Путь эволюции автомобильных систем освещения

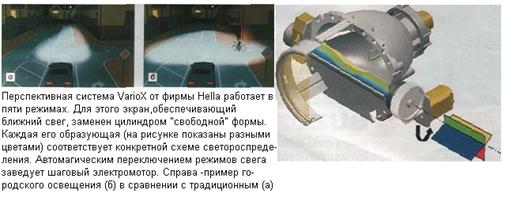

Но, пожалуй, самая интересная из разработок - это VARILIS: система, которую Нella разрабатывает вместе с несколькими автопроизводителями. Сокращение расшифровывается как Variable Intelligent Iignting system. Одна из вариаций - система VarioX, которая позволяет фаре работать в пяти режимах света. Для этого в "ксеноновом" прожекторе вместо экрана, включающего ближний свет, находится цил

индр сложной формы. Смена режимов света происходит при вращении цилиндра. Так, например, в городе фары светят близко, но широко, а на трассе ближний свет немного изменяет форму пучка - для большей дальнобойности. Ожидается, что к серийному производству VarioX будет готов в 2006 году. А чуть позже европейские правила позволят связать фары с системой GPS. Одной из первых такую разработку представила ВМW в 2001 году. Вспомните концепт-кар Х-Соuре с асимметричным дизайном. Фары у него поворачивались по команде GPS-навигатора с учетом скорости движения, угла поворота руля и бокового ускорения. А еще навигационная система позволит "предугадывать" повороты и давать команду на автоматическое изменение светораспределения, скажем, при пересечении английской границы - ведь система VarioX позволяет и это!

А следующий шаг - объединение головного света и систем ночного видения. Но это - тема отдельного разговора…

Америка-Европа

Подход к системам освещения в Старом свете и за океаном различается кардинально. Начнем с того, что американские законы вплоть до 1975 года запрещали использование фар не круглой формы и галогенных ламп! Причем в Штатах лампа и фара были объединены в одно целое - лампы-фары за океаном использовали с 1939 года. Преимущество у таких приборов было одно - герметичность лампы-фары позволяла покрывать поверхность рефлектора серебром, отражающая способность которого достигает 90% (против 60% у распространенных в те времена хромированных рефлекторов). Но менять лампу-фару, естественно, приходилось целиком.

А главное отличие - в Европе с 1957 года принято асимметричное светораспределение с лучшим освещением "пассажирской" обочины и с четкой светотеневой границей. Но е Америке использование фар с границей света и теми разрешили только с 1997 года. Разрешили, но не потребовали! Свет "американских" фар распределяется почти симметрично, вовсю ослепляя встречных водителей. К тому же американцы регулируют фары только по вертикали. А еще в США и Канаде отсутствует единый порядок сертификации приборов освещения. Каждый производитель лишь гарантирует соответствие своих фар федеральному стандарту по безопасности движения транспортных средств (FMVSS), а подтверждать это приходится, например, в случае аварии по вине световых приборов.

Предполагается, что официально импортируемые из США автомобили проходят проверку на соответствие европейским нормам. “Американские” фары маркируются аббревиатурой DОТ (Department Of Transport, Министерство транспорта), а “европейские” - буквой "Е" в кружочке с цифрой-кодом страны, где фара одобрена для использования (Е1 - Германия, Е2 - Франция, и т.д.).

Следует учесть, что при прохождении техосмотра в России “американские” фары и головная оптика "праворульных" машин могут создать проблемы, так как нормативный документ, ГОСТ Р 51709-2001, регламентирует “левоасимметричное” распределение света и четкую светотеневую границу.

H1 – D2: ход конем.

Автомобильные лампы отличаются, как правило, конструкцией цоколя и светоотдачей. Например, в двухфарных системах чаще всего используются лампы H2 – с двумя нитями накаливания, для дальнего и для ближнего света. Их световой поток - 1650/1000 лм. В “противотуманках” светят лампы Н8 - однонитевые, со светопотоком в 800 лм. Другие однонитевые лампы Н9 и НВЗ могут обеспечивать только дальний свет (светопоток 2100 и 1860 лм соответственно). А “универсальные” однонитевые лампы Н7 и Н11 могут использоваться и для ближнего, и для дальнего света - в зависимости от того, в каком отражателе они установлены. И как всегда, качество лампы зависит от конкретного производителя, оборудования, концентрации и типов газов (например, лампы Н7 и Н9 иногда заполняют не галогенами, а ксеноном).

У газоразрядного "ксенона" другие обозначения. Первыми ксеноновыми лампами были приборы с индексами D1R и D1S - они были объединены с модулем зажигания. А за индексами D2R и D2S скрываются газоразрядные лампы второго поколения (R - для “отражающей” оптической схемы, S - для прожекторной).
