Смазочная система двигателя ВАЗ 21081

Рис.3

в) Комбинированные смазочные системы позволяют упростить конструкцию двигателя, так как часть трущихся поверхностей смазывается разбрызгиваемым маслом, а под давлением оно подводится только к наиболее напряженным узлам трения, главным образом к подшипникам коленчатого и распределительного валов.

3) Система смазки состоит из:

поддона картера,

масляного насоса с маслоприемни

ком,

масляного фильтра,

каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

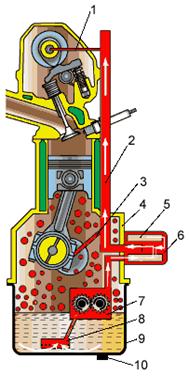

Рис. 4. Схема системы смазки двигателя

1 - канал подачи масла к газораспределительному механизму; 2 - главная масляная магистраль; 3 - канал подачи масла к подшипникам коленчатого вала; 4 - картер двигателя; 5 - фильтрующий элемент; 6 - корпус масляного фильтра; 7 - масляный насос; 8 - маслоприемник с сетчатым фильтром; 9 - поддон картера; 10 - пробка для слива масла.

Поддон картера является резервуаром для хранения масла. Когда масло заливается через маслозаливную горловину, оно проходит по пустотам внутри двигателя и опускается в поддон картера. Уровень, имеющегося в поддоне масла, можно измерить масляным щупом через отверстие в картере двигателя.

Масляный насос под давлением подает масло (через фильтр и каналы) к трущимся деталям кривошипно-шатунного и газораспределительного механизмов. Насос состоит из двух шестерен и приводится в действие от коленчатого вала двигателя. При вращении шестеренок, зубья захватывают масло и нагнетают его в главную масляную магистраль.

Рис. 5. Схемы шестеренных насосов системы смазки:

а - с внешним зацеплением; б - с внутренним зацеплением;

1 - разгрузочная канавка; 2 - полость нагнетания; 3 - полость всасывания

Производительность масляного насоса и создаваемое давление в значительной мере зависит от вязкости масла и частоты вращения вала двигателя, которая изменяется в широких пределах. Кроме того, в процессе эксплуатации сопряженные детали двигателя изнашиваются, что приводит к увеличению зазоров между ними и к повышению количества прокачиваемого масла. Чтобы обеспечить бесперебойную подачу масла ко всем трущимся деталям при неблагоприятном сочетании указанных факторов, расчетную производительность масляного насоса увеличивают, а для поддержания требуемого давления в магистрали вводят регулятор, называемый редукционным клапаном.

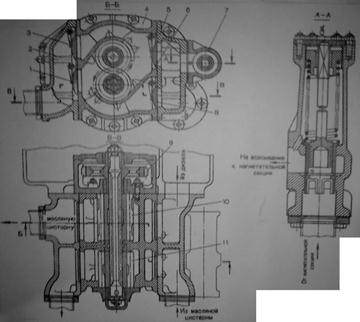

Устройство масляного насоса судового реверсивного дизеля показано на рис. 6. В корпусе 4 насоса расположены откачивающая 10 и нагнетательная 11 секции, нижние зубчатые колеса которых приводятся в движение зубчатым колесом 9. В клапанных коробках 2 и 5 смонтированы по четыре нагнетательных 1 и 3 и всасывающих 6 и 8 клапана. При указанном стрелками направлении вращения зубчатых колес секция 10 откачивает масло из картера дизеля через нижний клапан 8 и нагнетает его через верхний клапан 3 в масляную цистерну. Секция 11 при этом нагнетает масло из цистерны через нижний всасывающий и верхний нагнетательный клапаны в дизель. При обратном направлении вращения зубчатых колес в случае реверсирования двигателя откачивающая и нагнетательная секции засасывают масло из дизеля и цистерны через верхние всасывающие клапаны и нагнетают его через нижние нагнетательные клапаны в цистерну и дизель.

Редукционный клапан служит для ограничения давления в системе масляных каналов двигателя. При избыточном давлении пружина сжимается, и часть масла поступает обратно.

Рис. 7. Плунжерный редукционный клапан:

1 - корпус; 2 - плунжер; 3 - пружина.

В автомобильных двигателях применяются конические, сферические, пластинчатые и цилиндрические редукционные клапаны. На рис. 7 показан цилиндрический клапан, который состоит из плунжера 2 и пружины 3, установленных в корпусе 1 с отверстиями. В случае повышения давления в магистрали плунжер 2, сжимая пружину 3, перемещается и обеспечивает перепуск части масла в поддон или во всасывающую полость насоса. Требуемая характеристика клапана достигается соответствующим подбором пружины.

Редукционные клапаны могут устанавливаться в корпусе насоса на входе в главную масляную магистраль или в конце масляной магистрали. Установка редукционного клапана в корпусе насоса исключает возможность резкого повышения давления на входе в магистраль. Однако в этом случае давление в конце магистрали, под которым смазываются подшипники, может значительно колебаться при изменении гидравлического сопротивления системы и расхода масла. В связи с этим в некоторых системах устанавливают два редукционных клапана - в начале и в конце магистрали. Кроме редукционных в системах смазки могут устанавливаться нагнетательные, впускные, обратные и перепускные клапаны.

Предохранительные и перепускные клапана устанавливают параллельно полнопоточным фильтрам и охладителям. Они регулируются на давление соответственно 0,2…0,25 и 0,08…0,15 МПа. Назначение этих клапанов – обеспечить доступ хотя бы неочищенного масла в главную магистраль и неохлажденного масла в поддон или циркуляционный бак, минуя фильтры и охладители в случае их засорения или чрезмерной вязкости масла при пуске двигателя.

Сливные клапаны, соединенные с главной масляной магистралью, поддерживают в ней постоянное давление 0,4…1,0 МПа, вследствие чего масло подводится к трущимся поверхностям в необходимом количестве; при избыточном давлении лишнее масло через сливной клапан отводится в картер. Кроме того, сливные клапаны являются сигнализаторами состояния сопряженных трущихся пар: по мере изнашивания зазоры увеличиваются, через сливной клапан сливается все меньше масла, затем слив прекращается, и давление в главной масляной магистрали начинает падать, так как расход масла через зазоры превышает подачу его насосом. При достижении в главной масляной магистрали минимально допустимого давления двигатель следует ремонтировать.

Масляный фильтр (рис. 8) служит для очистки проходящего через него масла от механических примесей. Он устанавливается сразу же после насоса и пропускает через себя все масло, которое поступает в масляную магистраль. Чаще всего фильтр имеет неразборную конструкцию и подлежит замене одновременно с плановой сменой масла в двигателе.

рис. 8

1) Перепускной клапан;

2) Фильтрующий элемент с горизонтальным тиснением;

3) Фильтрующий элемент с вертикальным гофрированием;
