Особенности ремонта топливной системы автомобиля КамАЗ

Перед первым пуском двигателя устанавливают угол опережения впрыскивания топлива, который определяется по начальному установочному углу для данной муфты, выбитому на торце ее корпуса цифрами 18 или 20 рядом с риской. К штуцеру первой нагнетательной секции вместо трубопровода высокого давления подсоединяют моментоскоп и вращают коленчатый вал двигателя до появления в моментоскопе топлива. Как то

лько уровень топлива при медленном вращении вала начнет подниматься, вал останавливают и смотрят, какая риска с цифрой на маховике совпадает со стрелкой на картере маховика (цифра у риски должна соответствовать цифре, выбитой на торце муфты).

Другой способ проверки установки угла опережения впрыскивания более прост и состоит в проверке совпадения рисок на крышке распределительных шестерен и шкиве коленчатого вала. Если в момент перемещения уровня топлива в моментоскопе эти риски не совпадают, то для правильной установки угла опережения впрыскивания изменяют положение муфты. Для этого ослабляют болты ее крепления и поворачивают полумуфту вместе с валом насоса относительно фланца привода против направления вращения, если риска на шкиве коленчатого вала не подошла к риске на крышке распределительных шестерен. В противном случае (при переходе положения совпадения рисок) муфту поворачивают по направлению ее вращения, после чего затягивают болты крепления и вновь проверяют угол опережения впрыскивания.

Вид Б повернуто

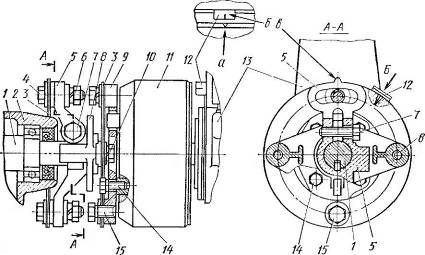

Рис. 15. Привод насоса высокого давления двигателей ЯМЗ:

/ — вал, 2 — блок цилиндров двигателя, 3 — пластины ведущей полумуфты, 4 — болт крепления фланца ведущей полумуфты к пластинам, Б — фланец ведущей полумуфты, б — гайка, 7 — стяжной болт фланца полумуфты, S, 9 — ведущая н ведомая полумуфты, 10 — болт крепления пластин к ведомой полумуфте, 11 — муфта опережения впрыскивания, 12 — указатель, 13 — топливный насос высокого давления, 14 — болты крепления ведомой полумуфты к муфте опережения впрыскивания, 1S — болты крепления пластин к ведомой полумуфте

Выполняя указанную регулировку, учитывают, что смещение полумуфты относительно фланца привода на одно деление по шкале муфты соответствует 4° угла опережения впрыскивания или четырем делениям на маховике и крышке шестерен распределения. Точность установки угла опережения впрыскивания должна составлять +1° по отношению к требуемому установочному углу. При окончательном регулировании угол опережения впрыскивания устанавливают на 5—6° меньше для компенсации запаздывания действительного угла по сравнению с зафиксированным в моментоскопе.

С целью упрощения регулирования угла опережения впрыскивания топлива на всех двигателях ЯМЗ заводом изменен привод насоса высокого давления. Новая конструкция привода (рис. 15) позволяет проверять и регулировать угол опережения впрыскивания без использования моментоскопа, только по меткам (метки у двигателей ЯМЭ-236,-238 нанесены на маховике и крышке шестерен распределительного вала). Для проверки или регулирования угла опережения впрыскивания топлива вручную вращают коленчатый вал двигателя до совмещения указанных меток, соответствующих установочному углу 21°. В момент их совмещения должны совместиться также метка а на торце муфты опережения впрыскивания топлива и риска б на указателе 12. Если этого не произошло, отпускают две гайки 6 и, не нарушая положения коленчатого вала, поворачивают кулачковый вал насоса до совмещения метки а и риски б. Затем затягивают гайки 6 болтов крепления ведущей полумуфты к пластинам. На этом регулирование заканчивается, а правильность установки угла опережения впрыскивания топлива проверяется еще раз путем проворачивания коленчатого вала и вторичного контроля совпадения всех меток.

Двигатель на малую частоту вращения коленчатого вала в режиме холостого хода регулируют после пуска и прогрева в следующем порядке: вывертывают винт 6 (см. рис. 93) буферной пружины на 5—6 мм; болтом 8 уменьшают частоту вращения коленчатого вала до появления перебоев в работе двигателя; ввертывают винт 6 до некоторого повышения частоты вращения. Устойчивость работы двигателя с минимальной частотой вращения коленчатого вала в режиме холостого хода проверяют плавным увеличением подачи топлива рычагом 9, а затем резким отведением его в положение минимальной подачи до упора в болт 5. При этом двигатель не должен иметь «провала» в работе или останавливаться.

Заключение

В процессе эксплуатации автомобилей его функциональные свойства постепенно ухудшаются вследствие изнашивания, коррозии, повреждении деталей, усталости материалов, из которого они изготовлены. В автомобиле появляются различные неисправности, которые снижают эффективность его использования. Для предупреждения появления дефектов и своевременного их устранения автомобиль подвергают техническому обслуживанию и ремонту. Поэтому целью данного курсового проекта была разработка мер по улучшению качества ремонта системы питания и в частности ТНВД автомобиля КамАЗ.
