Коробка передач автомобиля ГАЗ 3110

Восстановить герметичность заглушек и пробок

Затянуть болты и гайки креплений

Заменить прокладки, зачистить забоины и притереть привалочные поверхности

вынуть вилку выключения сцепления;

снять соединительный кронштейн подвески трубы глушителя;

отсоединить поперечину от кронштейнов лонжеронов;

отвернуть гайки шпилек крепления коробки передач

к картеру сцепления и снят

ь коробку передач вместе с подшипником выключения сцепления;

снять прокладку, установленную между картером коробки передач и картером сцепления.

4. РАЗБОРКА

Для этого необходимо:

слить масло, если оно не было слито раньше;

снять муфту с подшипником с передней крышки коробки передач;

снять поролоновые кольца;

отсоединить и снять кронштейн подвески трубы глушителя в сборе с нижних шпилек крепления удлинителя к картеру коробки передач;

отсоединить и снять заднюю опору двигателя с поперечиной;

отвернуть болты и снять верхнюю крышку коробки передач в сборе;

снять прокладку между верхней крышкой и картером коробки передач;

вывернуть коническую пробку 30 (см. рис. 105), расположенную в нижней части фланца удлинителя, и через открывшееся отверстие выпрессовать ось блока шестерен вместе с игольчатым подшипником (рис. 110);

опустить блок шестерен на дно картера коробки передач;

отвернуть гайки крепления удлинителя коробки передач и вынуть удлинитель в сборе со вторичным валом из коробки;

снять прокладку между удлинителем и картером коробки;

отвернуть болты крепления передней крышки и снять крышку;

снять прокладку между передней крышкой и картером коробки передач;

выпрессовать первичный вал в сборе с подшипником и кольцом синхронизатора. Для этого в съемник 7823-6089 ввернуть шпильку 6 с бойком 7 и ручкой 8 от съемника 7823-6090 (рис. 111). Установить губки 3 так, чтобы между ними образовалось отверстие и надеть на первичный вал. Сжать губки винтом 4, Придерживания съемник за ручку 8, ударами бойка 7 выпрессовать вал 5 из коробки передач;

вынуть блок шестерен и упорные шайбы блока из картера;

выпрессовать ось промежуточной шестерни и заднего хода, для чего вставить кольцо приспособления 7823-5707 в отверстие подшипника ведущего вала коробки передач, направить оправку на ось и легкими ударами молотка выпрессовать ось (рис. 112 и см. также рис. 316);

вынуть промежуточную шестерню заднего хода из картера коробки передач;

снять с оси и вынуть из картера рычаг включения заднего хода с сухариком.

Разборка первичного вала производится в следующем порядке:

пометить блокирующее кольцо синхронизатора, чтобы при сборке поставить его на старое место;

вынуть ролики из носка первичного вала;

снять стопорное кольцо;

установить первичный вал во вкладыши 4 (на вкладышах выбит номер 7823-6088.00.06), установленные на каретке 2. Упереть винт 12 в центр первичного вала и вращением винта спрессовать с первичного вала подшипник 8 и снять маслоотражатель (рис. 113,В);

снять упорное кольцо с подшипника.

Разборка удлинителя и вторичного вала производится в следующем порядке:

с помощью щипцов 7814-5526 (рис. 114) развести усы стопорного кольца шарикового подшипника вторичного вала (при этом кольцо утопится в выточке удлинителя) и выпрессовать вторичный вал в сборе с подшипником из гнезда в удлинителе, воздействуя на задний конец вторичного вала;

снять стопорное кольцо и пружинное кольцо толщиной 1,8 мм с вторичного вала;

снять с вторичного вала ведущую шестерню привода со стопорным шариком;

установить вторичный вал подшипником 7 во вкладыш 6 (7823-6088.00.07) съемника, как показано на рис. 113,Б и, вращая винт 12, спрессовать со вторичного вала шариковый подшипник;

снять стальную упорную шайбу подшипника и шестерню I передачи с блокирующем кольцом. Поместить блокирующее кольцо синхронизатора, чтобы при сборке вновь поставить его на старое место; проверить наличие совмещенных меток на ступице и муфте-шестерне включения I и II передач, и если их нет, нанести метки, чтобы при сборке установить эти детали в прежнее положение; I

снять со ступицы муфту-шестерню включения I и II ^ передач и вынуть сухари (три штуки);

утопить штифт в отверстие (рис. 115);

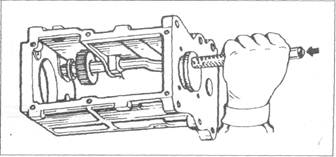

Рис. 110. Выпрессовка оси блока шестерен

Рис. 111. Демонтаж первичного вала: 1 - гайка; 2 - пружина; 3 - губка; 4 - винт; 5 - первичный вал; 6 - шпилька; 7 - боек; 8 - ручка

Рис. 112. Демонтаж оси промежуточной шестерни

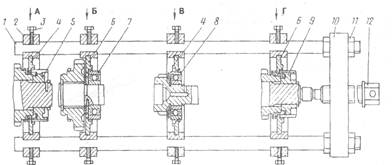

Рис. 113. Съемник 7823-6088-01 для снятия подшипников и ступиц с первичного и вторичного валов: I - шпилька; 2 - каретка; 3 - нинт; 4 - вкладыш 7823-6088.00.06; 5 и 9 - ступицы синхронизаторов; 6 - вкладыш 7823-6088.00.07; 7 и 8 - подшипники; 10 - траверса; 11 - гайка; 12 - винт; А - снятие ступицы I и II передачи; Б - снятие подшипника вторичного вала; В - снятие подшипника первичного вала; Г - снятие ступицы III и IV передачи

Повернуть упорную шайбу шестерни II передачи таким образом, чтобы ее шлицы были расположены во впадинах шлиц вторичного вала; снять упорную шайбу, затем вынуть штифт и пружинку;

установить вторичный вал коробки передач ступицей 5 синхронизатора I и IIпередач во вкладыши 4 (7823-6088.00.06) съемника, как показано на рис. 113,А и, вращая винт 12, спрессовать ступицу 5;

вынуть из ступицы пружины синхронизатора;

снять шестерню IIпередачи;

снять блокирующее кольцо синхронизатора с шестерни

IIпередачи; поместить блокирующее кольцо синхронизатора, чтобы при сборке поставить его на старое место;

снять стопорное кольцо ступицы муфты включения IIIи IV передач;

проверить наличие совмещенных меток на ступице и муфте включения IIIи IV передачи и, если их нет, нанести метки;

снять со ступицы муфту включения III и IV передач, вынуть сухари (три штуки);

установить вторичный вал коробки передач ступицей 9 синхронизатора IIIи IV передач во вкладыш 6 (7823-6088.00.07) как на рис. 113,Г и, вращая винт 12, спрессовать ступицу 9;

вынуть из ступицы пружины синхронизатора;

снять шестерню IIIпередачи с блокирующим кольцом синхронизатора, затем снять и пометить блокирующее кольцо, чтобы при сборке поставить его на старое место;

отвернуть болт и снять стопор крепления штуцера ведомой шестерни привода спидометра;

вынуть из удлинителя штуцер ведомой шестерни и ведомую шестерню привода спидометра;

сжать усы и вынуть из удлинителя стопорное кольцо подшипника вторичного вала. При необходимости, вынуть сальники вторичного вала.
