Рама и подвеска автомобиля КамАЗ

Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4. Шарниры реактивных штанг самоподвижные.

Балансирное устройство автомобилей КамАЗ-5320, КамАЗ-55102 и КамАЗ-5410 состоит из двух осей, запрессованных в кронштейны, и башмаков с запрессованными в них втулками из антифрикционного материала. Кронштейны балансирного устройства соединены стяжкой и закреплены ш

пильками на кронштейнах задней подвески, которые в свою очередь крепятся болтами к лонжеронам рамы. В крышке имеется отверстие с пробкой для заливки масла.

Для предотвращения вытекания смазки в башмаках установлены резиновые армированные манжеты, а для защиты уплотнений от грязи - уплотнительные кольца. Башмаки закреплены на осях разрезными гайками, стянутыми болтами.

При прогибе рессор их концы скользят в опорах и удерживаются в опорах пальцами, зафиксированными от осевых перемещений шплинтами и шайбами. Установленные на лонжеронах буферы служат для ограничения хода мостов вверх и смягчения их ударов о раму. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4, снабженными самоподжимными шарнирами (рис. 2).

Две оси балансирного устройства запрессованы в кронштейны, которые соединены стяжкой и закреплены шпильками на кронштейнах задней подвески, прикрепленных болтами к лонжеронам рамы. В башмаки балансирного устройства запрессованы втулки из антифрикционного материала. Башмаки закреплены на осях разрезными гайками, которые стянуты болтами. Для заливки масла служит отверстие с пробкой в крышке, для предотвращения его вытекания установленные в башмаках резиновые армированные манжеты, а для защиты уплотнений от загрязнений - уплотнительные кольца.

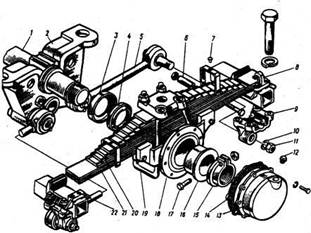

Рисунок 2 - Задняя подвеска автомобилей КамАЗ-53212, -54112 и -5511: 1 - ось; 2 - кронштейн оси балансира; 3 - уплотнитель нос кольцо башмака рессоры; 4 - манжета; 5 - реактивная штанга; 6 - распорная втулка; 7 - заклепка; 8 - ограничитель качания мостов; 9 - нижний реактивный рычаг; 10 - пружинная шайба; 11 - гайка; 12 - пробка; 13 - крышка башмака; 14 - прокладка крышки; 15 - гайка крепления башмака; 16 - втулка башмака; 17 - болт; 18 - башмак рессоры; 19 - стремянка рессоры; 20 - лист № 4; 21 - лист № 1; 22 - передняя опора рессоры

Задняя подвеска автомобилей КамАЗ-53212, -54112 и -5511 отличается тем, что имеет балансирное устройство с одной осью 7, запрессованной в кронштейн 2 балансира. Опоры 22 рессоры и нижние реактивные рычаги 9 фиксируются на мостах установочными пластинами и закрепляются шпильками (рис. 3).

Рисунок 3 - Реактивная штанга: 1 - масленка; 2 - гайка; 3 -шайба пружинная; 4 - сальник; 5 - штанга; 6 - заклепка; 7 - вкладыш внутренний; 8 - палец; 9 - вкладыш наружный; 10 - пружина; 11 - прокладка; 12 – крышка

Рама автомобиля КамАЗ (рис. 4).

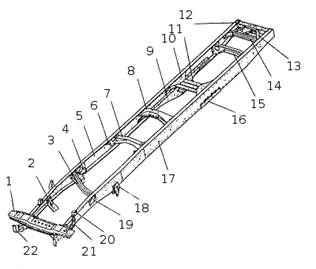

Рисунок 4 - Рама автомобиля КамАЗ. Рама автомобиля: 1 - поперечина № 1; 2 - кронштейн передней опоры силового агрегата; 3 -поперечина № 2; 4 - кронштейн задней опоры двигателя; 5 - лонжерон правый; 6 - кронштейн балки поддерживающей опоры силового агрегата; 7 - поперечина № 3; 8 - поперечина № 4; 9 - косынка нижняя поперечины № 5; 10 - косынка верхняя поперечины № 5; 11 -поперечина № 5; 12 - поперечина задняя; 13 - раскос задней поперечины; 14 - поперечина № 7; 15 - поперечина №6; 16 - прокладка кронштейна балансирной подвески; 17 - лонжерон левый; 18 - задний кронштейн передней подвески; 19 - кронштейн амортизатора; 20 - кронштейн опоры радиатора; 21-кронштейн передний передней подвески; 22 - кронштейн буфера

Опоры рессоры и нижние реактивные рычаги для облегчения ремонта выполнены съемными. Опоры зафиксированы от перемещения установочными пластинами. Для ограничения хода мостов вниз на опорах рессор установлены ограничители качания мостов.

Автомобили КамАЗ различных моделей и комплектаций имеют рамы различающиеся: длинной в зависимости от базы; количеством и конструкцией поперечин; усилительными накладками и их конструкцией; кронштейнами и их положением.

2. Техническое обслуживание Планово-предупредительная система технического обслуживания автомобилей построена так, что при выполнении каждого последующего вида технического обслуживания повторяют большинство операций предыдущих обслуживаний.Для чёткого выполнения все операции технических обслуживаний распределяют по видам работ: уборочно-моечные, осмотровые, крепёжные, контрольные, регулировочные, заправочно-смазочные, шиномонтажные.Операции технического обслуживания связанные с ходовой частью осуществляются только при ЕО, ТО – 1 и ТО – 2. 2.1 Ежедневное техническое обслуживание При ежедневном техническом обслуживании необходимо мыть раму и другие узлы и детали ходовой части, проверять состояние рессор и амортизаторов. 2.2 Техническое обслуживание № 1 Крепёжные работы. Проверяют надёжность крепления грузовой платформы к раме, с помощью лёгких ударов молотка по заклёпочным креплениям. Все болтовые соединения должны быть полностью затянуты.При проверке креплений задних колёс предварительно ослабляют гайку крепления наружных колёс, подтягивают гайки крепления внутренних колёс, а затем затягивают гайки крепления наружных колёс.При проверке крепления амортизаторов передней подвески и их кронштейнов проверяют состояние резиновых втулок амортизаторов, подтекание жидкости. Не должно быть трещин, вмятин, люфта проушин амортизаторов на пальцах. Если жидкость подтекает через сальники, необходимо подтянуть гайку резервуара с момента затяжки до 6 – 7 кГ.Колёса должны быть надёжно закреплены, при покачивании колеса не должно быть стуков и скрипа.Контрольно-регулировочные работы. Вывешивают передние колеса, резким покачиванием колёс проверяют легкость вращения колёс и люфт в подшипниках.Осевого люфта передних колёс не должно быть. В противном случае отвёртывают болты крепления крышки ступицы и осторожно снимают крышку, чтобы не повредить прокладку. Затем нужно отогнуть замочную шайбу, отвернуть контргайку, снять замочное кольцо и замочную шайбу, затянуть регулировочную гайку, поворачивая колесо до тугого вращения для правильного размещения роликов в подшипниках, отвернуть на пол оборота и проверить вращение колеса.Колесо после регулировки должно свободно вращаться без заметного люфта в подшипниках. После этого устанавливают замочное кольцо и замочную шайбу так, чтобы её выступ вошёл в одно из отверстий замочного кольца.Навертывают контргайку до отказа, загибают замочную шайбу на контргайку, ставят и закрепляют крышку ступицы и опускают передние колёса. В пути окончательно проверяют регулировку подшипников по нагреванию ступицы колеса. 2.3 Техническое обслуживание №2 Крепёжные работы. Проверяют крепление крыльев, облицовки, кронштейнов, подножек к кронштейнам, кронштейнов к раме автомобиля. При резком покачивании проверяемых деталей не должно быть слышно скрипа и дребезжаний. Ослабленные соединения подтягивают гаечными ключами.Проверяют затяжку гаек передних и задних колёс автомобиля, защёлки кронштейна запасного колеса, бампера, буксирных крюков и кронштейнов. При проверке крепления задних колёс предварительно ослабляют гайки крепления наружных колёс, подтягивают гайки крепления внутренних колёс, а затем затягивают гайки крепления наружных колёс. Все болтовые соединения должны быть полностью затянуты. Не должно быть ослабления крепления топливного бака, брызговиков платформы, капота.Проверяют крепление двигателя на передних и задних опорах, крепление реактивной тяги, сняв брызговики двигателя. Если крепление ослаблено, его расшплинтовывают, подтягивают гайки передних опор с моментом затяжки до 8–10 кГм, задней опоры с моментом затяжки до 20 – 25 кГм и вновь зашплинтовывают. Натяг резьбовыми соединениями крепления реактивной тяги должен обеспечивать амортизирующее воздействие буфера без видимых перемещений двигателя на раме.Проверяют крепление амортизаторов передней подвески и их кронштейнов.Гайки пальцев крепления амортизаторов на балке передней оси и на кронштейне рамы должны быть полностью затянуты, разрушения резиновых втулок амортизаторов и подтекания жидкости не допускается. Если обнаружена течь через сальники, нужно снять амортизатор и подтянуть гайку резервуара с моментом затяжки до 6 – 7 кГм.Момент затяжки гайки крепления сошки на валу должен быть в пределах от 25 до 30 кГм. Проверяют крепление приёмной трубы глушителя и глушителя к раме. Пропуск газов в местах соединения не допускается. Проверяют крепление передних, задних и дополнительных рессор, кабины к раме. Листы рессор не должны иметь трещин и изломов, крепление хомутов, стремянок рессор должно быть надёжным. Затягивают гайки стремянок равномерно с моментом затяжки до 25 – 30 кГм и моментом затяжки отъёмных ушков 5 – 10 кГм. Резиновые буфера ограничения хода рессор и их прокладки не должны иметь повреждения и ослабления крепления. Убеждаются в исправном состоянии кронштейнов, прокладок, болтов и гаек крепления кабины на раме.Передний мост поднимают домкратом. При регулировке подшипников ступиц передних колёс затягивают подшипники колёс до тугого вращения и ослабляют затяжку на регулировочную гайку.После регулировки подшипников колесо должно вращаться от руки. Лёгкость вращения колеса считается достаточной, если после прекращения воздействия на него колесо сделает 5 – 6 оборотов. Недопустим люфт колеса.Углы установки передних колёс. Углами установки передних колёс являются: угол развала колёс, угол поперечного (бокового) наклона шкворня, угол продольного наклона шкворня, угол схождения колёс.Угол развала колёс грузовых автомобилей не регулируется. Его обеспечивает наклон цапфы поворотного кулака при изготовлении и ремонте.Однако во время эксплуатации автомобиля правильный угол развала может быть нарушен вследствие износа втулок шкворней и появления увеличенных зазоров в подшипниках ступиц колёс, поэтому необходимо периодически проверять правильность угла развала, своевременно регулировать и заменять втулки шкворней.При замере необходимо установить автомобиль на ровной горизонтальной площадке, тщательно отрегулировать подшипники и устранить люфт во втулках шкворней. Замеряют угол развала колёс с помощью прибора (с уровнем) ГАРО следующим образом. Устанавливают передние колёса автомобиля в положение прямолинейного движения. Укрепляют прибор вверх уровнями на правом переднем колесе и с помощью шаровой головки выравнивают прибор в горизонтальном положении по установочным уровням. Перекатывают автомобиль на расстояние, равное половине оборота колеса. Пузырёк уровня поперечного наклона должен остановиться против нуля. По шкале определяют угол развала колеса. Повторяют те же операции с левым передним колесом.Угол поперечного (бокового) наклона шкворня образуется между осью шкворня и вертикальной плоскостью, параллельной продольной оси автомобиля. Он изменяется вследствие изгиба цапф, стоек, передней оси (у автомобилей с неразрезной осью). Угол не регулируют, его восстанавливают при ремонте.Неправильные углы установки шкворней вызывают повышенный износ шин, втулок, шкворней, подшипников, ступиц, сопряжений, тяг рулевого управления.Угол продольного наклона шкворня образуется между осью шкворня и вертикальной плоскостью, перпендикулярной оси автомобиля. От него зависит хорошая устойчивость и управляемость. Если автомобиль при нормальном давлении воздуха в шинах уводит в одну сторону, значит углы продольного наклона обоих колёс не одинаковы. Во время эксплуатации автомобиля угол продольного наклона шкворня может уменьшаться из-за осадки или поломки передней подвески, износа втулок шкворней и изгиба балки. Угол не регулируется, его восстанавливают при ремонте. Для обеспечения правильности угла не рекомендуется ставить на один автомобиль рессоры разной упругости.Определяют углы поперечного и продольного наклоны шкворня с помощью прибора ГАРО. Для этого передние колёса автомобиля устанавливают на поворотные диски вогнутой стороной к колесу (в положение, соответствующее движению по прямой). Последовательно устанавливая прибор на колёсах, поворачивают их на ± 200 от нулевого деления и определяют углы наклона шкворня по соответствующим шкалам прибора. Угол схождения колёс характеризуется разностью расстояний между внутренними частями шин (или ободов) впереди и сзади оси А – Б.В процессе эксплуатации автомобиля схождение передних колёс изменяется из-за погнутости поперечной тяги, увеличения зазоров в шаровых пальцах. Неправильная величина схождения колёс вызывает интенсивный износ шин и увеличивает расход топлива.Проверяют схождение колёс специальной линейкой, которую устанавливают в упор между колёсами при расположении автомобиля на горизонтальной площадке (или при обслуживании – на осмотровой канаве). Длину линейки регулируют так, чтобы при её установке впереди передней оси, когда её упоры прижимаются к выпуклым частям шин, а нижние концы цепочек касаются пола (длина цепочки 200 мм), нулевое деление подвижной шкалы находилось против стрелки. Затем автомобиль перекатывают вперёд так, чтобы линейка оказалась позади передней оси, а нижние концы цепочек линейки касались пола. Схождение колёс в этом положении линейки отсчитывают по шкале. Нарушение схождения колёс регулируют изменением длины поперечной рулевой тяги. Для этого расшплинтовывают и ослабляют гайки крепления наконечников поперечной рулевой тяги. Трубным ключом поворачивают поперечную рулевую тягу против часовой стрелки (если смотреть на автомобиль с левой стороны), чтобы уменьшить – по часовой стрелке. После регулировки и проверки гайки крепления наконечников надёжно затягивают и шплинтуют. 3. Передние и задние рессоры. Основные дефекты передних и задних рессор: обломы и трещины на листах рессор, износ верхних и нижних опор3.1 Переднюю рессору заменяют в следующей последовательности Устанавливают автомобиль на пост, затормаживают ручным тормозом и укладывают упоры под задние колёса, отвёртывают болты крепления крышек переднего и заднего кронштейна и снимают крышки с нижними опорами рессор, отвёртывают гайки крепления стремянок рессоры и снимают стремянки и прокладку с буфером в сборе. Приподнимают переднюю часть автомобиля кран-балкой и подводят под раму подставку. Снимают с переднего и заднего концов рессоры верхние опоры и вынимают из кронштейна упор. Снимают переднюю рессору с автомобиля и направляют в ремонт.Переднюю рессору устанавливают в обратной последовательности. Для правильной установки крепления концов рессоры в резиновых опорах её выпрямляют с помощью приспособления до горизонтального положения. При неправильной установке рессоры резиновые опоры не самоустанавливаются, что приводит к их быстрому износу. 3.2 Задняя рессора Аналогично заменяют задние рессоры. Снятую с автомобиля рессору устанавливают на стол стенда для разборки и сборки рессор и закрепляют за боковые поверхности листов, затем отвёртывают гайки болтов хомутов рессоры, выбивают болты и снимают распорные втулки. Ослабляют крепление рессоры, укладывают её боковой поверхностью на стол стенда и закрепляют за верхний и нижний листы. Затем отвёртывают гайку центрового болта, ослабляют зажим стенда и снимают разобранную на листы рессору. Проверяют состояние листов рессоры, хомутов и чашек.На листах рессоры не должно быть трещин и обломков. Износ листов рессор по толщине более 1,0 мм не допускается. На хомутах рессоры также не должно быть обломов и трещин. Ослабление заклёпок крепления хомутов и чашек не допускается. Износ отверстия во втулке ушка задней рессоры до размера более 40,4 мм не допускается.Годные для сборки листы рессор очищают от коррозии, рихтуют на станке мод.2470А ГАРО по шаблону и смазывают графитной смазкой.Подготовленные к сборке листы рессоры надевают по порядку на оправку, устанавливают боковой поверхностью листов на стенд и сжимают. Вынимают оправку, устанавливают центровой болт и затягивают гайку болта. Листы рессоры автомобиля ЗИЛ -130 собирают так, чтобы штампованные выступы входили во впадины каждого листа. В проушины хомутов устанавливают стяжные болты и распорные втулки и навёртывают на болты гайки. После сборки проверяют стрелку прогиба рессоры, натягивая тонкую проволоку с грузом по торцевым поверхностям чашек верхнего коренного листа передней рессоры.
