Рама и подвеска автомобиля КамАЗ

При разборке рессор в случае износа накладки скользящего конца коренного листа передней рессоры снимите накладку, в дальнейшем эксплуатируйте рессору без накладки. Замерьте зазоры между пальцами и втулками отъемных ушков. Номинальный зазор между пальцем и втулкой 0,17 . 0,39 мм при номинальном диаметре пальца 39,95 . 40,00 мм. Если зазор больше 2 мм, то замените изношенные детали.

Замените

втулки, имеющие значительные выкрашивания одного из торцов (свыше 60 % от поверхности торца втулки). При износе боковых сухарей передних рессор на глубину до 3 мм замените их (номинальная толщина сухарей - 8 мм). При износе верхних сухарей передних рессор на глубину до 3 мм спрессуйте их с кронштейнов, разверните на 180° и вновь напрессуйте. При износе концов первых коренных листов рессор задней подвески на 40 . 50% толщины поменяйте местами первый и третий листы.

Для предохранения опор рессор задней подвески от интенсивного износа на их опорные поверхности наплавлен слой твердого сплава (HRC 56 . 62) на глубину 2 . 4 мм. При износе этого слоя произведите его повторную наплавку электродом ЭН-60М-3,0-1 ГОСТ 9466-75. На автомобилях КамАЗ-53212, Ка-мАЗ-55111 и КамАЗ-54112 твердый сплав глубиной 2 . 4 мм наплавлен и на боковые стороны опор. При суммарном зазоре более 10 мм между наружными и внутренними боковинами опор и рессорами произведите наплавку твердого сплава на боковины опор рессор, обеспечив суммарный зазор 3 . 5 мм.

При сборке рессор смажьте графитной смазкой трущиеся поверхности листов, так же смажьте ушки и пальцы передних рессор. Передние и задние рессоры устанавливайте на автомобиль попарно с разницей прогиба не более 10 мм.

Во избежание поломок рессор и износа щек башмаков при проведении ремонта:

- гайки крепления передних рессор затягивайте с моментом 431-490 Н.м (44-50 кгс.м);

- гайки крепления задних рессор затягивайте с моментом 785-883 Н.м (80-90 кгс.м);

Для снятия реактивных штанг с автомобиля используйте съемник: для этого, отвернув гайки 5 (рисунок 5), снимите крышку 4, штангу пропустите между шпильками съемника, наденьте на шпильки крышку 4 и заверните гайки 5.

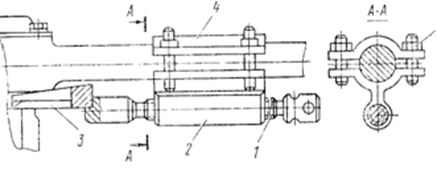

Рисунок 5 - Снятие съемником пальцев реактивных штанг: 1 -винт; 2 - корпус; 3 - клин; 4 - крышка; 5 - гайка; 6 – шпилька

Клин 3 заведите до упора между торцами наконечника штанги и проушины пальца, при этом винт 1 должен быть в крайнем правом положении. Затяните гайки 5 и, вворачивая винт 1 в корпус 2, выпрессуйте палец из проушины. Замена вкладышей и пальцев реактивных штанг производится при осевом люфте в реактивной штанге более 1,3 мм

Для регулирования осевого зазора в башмаке балансирного устройства:

- поднимите автомобиль за раму и установите на подставки. Обеспечьте возможность поворачивания балансира, отделив концы задней рессоры от опор мостов или сняв рессору;

- заверните разрезную гайку так, чтобы балансир не поворачивался от руки;

- отверните гайку на 1/6 оборота, затяните стяжной болт с моментом 78,2 . 98,1 Н.м (8 . 10 кгс.м) и проверьте возможность поворачивания балансира от руки. Если балансир не поворачивается, дополнительно отпустите разрезную гайку, предварительно ослабив стяжной болт.

При разборке балансирного устройства в случае износа осей и втулок башмаков балансирного устройства выше допустимого отшлифуйте оси до устранения следов износа и установите ремонтные (уменьшенные по внутреннему диаметру) втулки. При номинальном диаметре оси балансира 87,93 . 88,00 мм номинальный зазор между осью и втулками должен быть 0,120 . 0,305 мм. Допустимый без ремонта зазор между осью и втулками не более 1,0 мм.

Амортизаторы заменяйте при снижении максимальных сил сопротивления на ходе сжатия и отбоя более чем на 25% по сравнению с нижним пределом, указанным в таблице 1

Таблица 1 - Силы сопротивления амортизатора при ходе отбоя и ходе сжатия

При появлении на амортизаторе следов подтекания масла, снимите амортизатор с автомобиля и подтяните гайку резервуара. Если течь не устраняется подтягиванием гайки резервуара, замените амортизатор.

При ремонте рамы надо проверить плотность заклепочных соединений, обстукивая головки заклепок молотком. В случае дрожания или смещения головки заклепки под ударами молотка их необходимо срубить и заменить болтовыми соединениями. В полках лонжеронов и поперечин не должно быть трещин.

Проверить состояние окраски рам: удалить коррозию, а места с поврежденной окраской подкрасить.

Для снятия передней рессоры:

- отверните гайку стяжного болта заднего кронштейна рессоры, снимите пружинную шайбу, болт и распорную втулку;

- отсоедините амортизатор в нижней опоре;

- поднимите за раму переднюю часть автомобиля, установите подставку под раму и опустите на нее автомобиль, при этом обеспечьте зазор между накладкой коренного листа и вкладышем в заднем кронштейне рессоры 40 . 80 мм;

- отверните гайки стяжных болтов проушин переднего кронштейна рессоры, снимите пружинные шайбы, болты и выбейте палец;

- закрепите рессору в подъемном приспособлении;

- отверните гайки стремянок крепления рессоры к балке передней оси, снимите накладку рессоры;

- подъемным приспособлением снимите рессору с передней оси.

Для установки передней рессоры:

- подъемным приспособленном опустите рессору на переднюю ось, предварительно установив кронштейн амортизатора под рессору;

- установите накладку рессоры и совместите их центрирующие элементы;

- вставьте стремянки рессоры в отверстия площадки передней оси и затяните гайки стремянки;

- подведите передний конец рессоры к кронштейну, совместите отверстие ушка рессоры с отверстиями в кронштейне, вставьте палец и стяжные болты, наденьте на них шайбы и затяните гайки. Ремонт амортизаторов производится на заводе-изготовителе.

- поднимите за раму переднюю часть автомобиля, уберите подставку и опустите автомобиль;

- присоедините амортизатор к передней оси;

- вставьте распорную втулку и стяжной болт в задний кронштейн рессоры и закрепите его.

Проконтролируйте момент затяжки гаек стремянок. Смажьте палец ушка рессоры до появления свежей смазки из втулки ушка.

Для снятия задней рессоры:

- ослабьте гайки стяжных шпилек щек башмака рессоры;

- расшплинтуйте пальцы опор рессоры и выбейте пальцы опор рессоры (у автомобилей КамАЗ-5320, КамАЗ-5410, КамАЗ-55102) или снимите ограничители качания мостов (если это автомобили КамАЗ-53212, КамАЗ-54112,
