Карбюраторы двигателей легковых автомобилей. Регулятор положения кузова

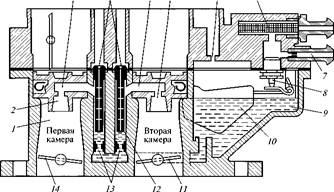

Поплавковая камера карбюратора сбалансирована, это достигается двумя отверстиями 5 (рис. 3), соединяющими поплавковую камеру 9 с воздушным фильтром, вследствие чего в них уравнивается давление и устраняется влияние загрязнения воздушного фильтра на состав горючей смеси. Если поплавковая камера не сбалансирована, т.е. сообщается непосредственно с атмосферой, то при увеличении сопротивления возду

шного фильтра (из-за его загрязнения) возрастает разрежение в диффузоре, и горючая смесь значительно обогащается.

Благодаря двум сообщающимся объемам поплавковой камеры, которые охватывают смесительные камеры с двух сторон, обеспечена надежная подача к ним топлива через фильтр 6 даже при сильных кренах автомобиля. Карбюратор имеет двойной поплавок 10 из эбонита, соединенный с запорным устройством 8, и патрубок 7 с жиклером, перепускающим излишки топлива обратно в топливный бак.

Главные дозирующие системы приготавливают горючую смесь необходимого состава при работе двигателя на режимах с частичными нагрузками и при полном открытии дроссельных заслонок 14 и 11. При этом топливо из поплавковой камеры 9 через жиклеры 13 поступает к эмульсионным колодцам, в которых находятся эмульсионные трубки 12, и смешивается с воздухом, поступающим из воздушных жиклеров 4. Затем эта топливно-воздушная смесь поступает через каналы 3 в распылитель 2, где смешивается с воздухом, проходящим через диффузоры 1 смесительных камер, образуя горючую смесь.

Дозированием количества воздуха, поступающего в эмульсионные колодцы через жиклеры 4, можно получить характеристику карбюратора, близкую к оптимальной. Это объясняется тем, что воздух, поступающий в колодцы через жиклеры 4, изменяет разрежение перед жиклерами 13. При этом интенсивность истечения топлива значительно снижается (затормаживается), а отверстия в эмульсионных трубках 12 обеспечивают хорошее эмульсирование топлива.

Подбором размеров воздушных жиклеров 4 можно обеспечить такую закономерность изменения разрежения у топливных жиклеров 13, которая позволяет по мере открытия дроссельных заслонок и увеличения разрежения в диффузоре обеднять горючую смесь до необходимых значений коэффициента избытка воздуха.

Количество смеси, поступающей в двигатель, регулируется открытием дроссельных заслонок. При этом дроссельная заслонка 14 первой камеры соединяется механически с дроссельной заслонкой 11 второй камеры таким образом, что, когда первая открыта на 2/3 своего полного открытия, в этот момент начинает открываться заслонка 11 второй камеры. Следовательно, на режимах дросселирования в основном работает первая смесительная камера, обеспечивающая работу двигателя в диапазоне нагрузочных режимов.

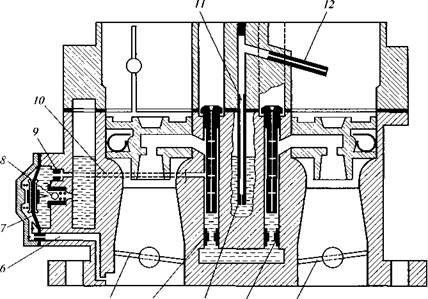

Экономайзер мощностных режимов (рис. 4) служит для обогащения смеси на мощностных режимах (при больших и полных открытиях дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав горючей смеси. Экономайзер мощностных режимов мембранного типа соединяется каналом 10 с поплавковой камерой, в которой установлены топливные жиклеры 2 и 4. Полость над мембраной 7 соединяется с поддроссельным пространством воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10. Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном газопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Вследствие этого пружина отжимает вправо связанные с ней мембрану 7 и клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

Рис. 4. Экономайзер и эконостат мощностных режимов

Экономайзер (эконостат) полных нагрузок взаимодействует со второй смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1, обогащая горючую смесь для получения максимальной мощности двигателя. При этом топливо поступает через жиклер 3, проходит эмульсионную трубку 11и по топливному каналу поступает к впрыскивающей трубке 12эконостата, размещенной выше распылителя главной дозирующей системы.

Ускорительный насос (рис. 5) служит для кратковременного обогащения горючей смеси в режиме ускорения (разгона) автомобиля. Особенностью его устройства является наличие распылителей / в каждой смесительной камере. Ускорительный насос — мембранного типа с приводом от кулачка 6, расположенного на оси дроссельной заслонки 7. Производительность насоса не регулируется, а зависит только от профиля кулачка 6. При резком открытии дроссельной заслонки 7 кулачок 6 перемещает рычаг 5 и через толкатель 4 нажимает на мембрану 3, преодолевая сопротивление возвратной пружины. Мембрана через колодец ускорительного насоса, шариковый клапан 2 и распылители / подает топливо в первую и вторую смесительные камеры, тем самым обогащая горючую смесь. При возвращении мембраны в исходное положение топливо из поплавковой камеры засасывается через обратный шариковый клапан 8 и поступает в рабочую полость ускорительного насоса.

Пусковое устройство (рис. 6) обеспечивает приготовление богатой смеси, что способствует быстрому пуску и прогреву холодного двигателя. В нем предусмотрены мембранный и рычажный механизмы для закрытия воздушной заслонки 7и прикрытия дроссельной заслонки 15. Особенность этих механизмов заключается в использовании фигурных кромок на рычаге 4.

Наружная фигурная кромка 10 воздействует на промежуточный рычаг 14, связанный с дроссельными заслонками через регулировочный винт 13, фиксируемый скобой 12. При полном закрытии воздушной заслонки 7 дроссельная заслонка /5 первой камеры приоткрывается на 0,8 . 1,5 мм . В промежуточных положениях рычага 4 его фигурные кромки 5 и 6 взаимодействуют со штифтом поводка 8 воздушной заслонки и допускают се открытие на определенный угол. Ручное управление рычагом 4 осуществляется рукояткой из салона кузова посредством тяги 11.

При пуске холодного двигателя рычаг 4 поворачивается против часовой стрелки (вытягиванием рукоятки на себя); при этом образовавшийся зазор между кромками 5 и 6 рычага и поводка 8 позволяет возвратной пружине 9 удерживать воздушную заслонку в закрытом положении. Одновременно с этим из-за значительного разрежения под прикрытой дроссельной заслонкой и в смесительной камере вступают в работу система холостого хода и главная дозирующая система первой камеры, приготовляя богатую горючую смесь.
