Рис.5. Ускорительный насос

Рис. 6. Пусковое устройство карбюратора

С увеличением разрежения под дросселем первой камеры мембрана / будет воздействовать на шток 3 и принудительно п

риоткрывать воздушную заслонку. Величину приоткрывания (пускового зазора h= 2,5 .3,2 мм) заслонки можно регулировать винтом 2. Величина приоткрывания зависит от ширины паза между кромками 5 и 6 рычага 4 и от положения регулировочного винта 2.

По мере прогрева двигателя рычаг 4 поворачивают по часовой стрелке; при этом с помощью профиля 10 этого рычага дроссельная заслонка приоткрывается на больший угол, а фигурной кромкой 6 полностью открывается воздушная заслонка. Все элементы пускового устройства подобраны таким образом, чтобы воздушная заслонка при пуске и начале прогрева двигателя открывалась и закрывалась автоматически, не допуская чрезмерного обогащения или обеднения горючей смеси.

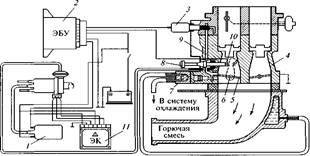

Система снижения токсичности отработавших газов обеспечивает управление включением и отключением электромагнитного клапана 3 (рис. 7) карбюратора 4 при его работе в режиме экономайзера принудительного холостого хода (ЭПХХ). Это происходит, например, при движении автомобиля под уклон или при быстром его торможении, когда резко закрывается дроссельная заслонка 5 при высокой частоте вращения коленчатого вала.

На указанном режиме при помощи электромагнитного клапана прекращается подача топлива в систему холостого хода, что снижает расход топлива и токсичность отработавших газов.

Электронный блок управления ЭБУ 2 является основным узлом экономайзера принудительного холостого хода и всей системы снижения токсичности, встроенной в карбюратор. Информация к блоку поступает в виде импульсов напряжения по двум каналам: от концевого выключателя 10 о положении дроссельной заслонки и от катушки зажигания 1, связанной с электронным коммутатором 11, о частоте вращения коленчатого вала. Поступающая по обоим каналам информация обрабатывается блоком управления, который в необходимые моменты подает напряжение, достаточное для включения электромагнитного запорного клапана. Концевой выключатель 10 регулировочного (упорного) винта 8 соединяет пятую клемму электронного блока управления 2 с «массой» автомобиля при закрытой дроссельной заслонке 5.

Принцип работы системы управления электромагнитным клапаном заключается в следующем. Перед пуском двигателя дроссельная заслонка первой камеры карбюратора закрыта. При этом регулировочный винт 8 количества горючей смеси, контактируя с рычагом 6 привода дроссельных заслонок, замыкает электрическую цепь. В результате этого ток поступает с корпуса карбюратора 4 на пятую клемму электронного блока управления 2 и далее через шестую клемму на электромагнитный клапан 3, который открывает топливный жиклер, установленный в канале 9 системы холостого хода. После пуска двигателя и его работы на холостом ходу электромагнитный клапан 3 получает питание от электронного блока управления.

При возрастании частоты вращения коленчатого вала более 1 900 об/мин блок управления 2 отключается и не действует на электромагнитный клапан, но в катушку последнего ток поступает, так как пятая клемма блока управления не соединяется с «массой».

При резком закрытии дроссельных заслонок, что имеет место при принудительном холостом ходе, рычаг 6 упирается в регулировочный винт 8 и шунтирует пятую клемму на «массу». В этом случае электромагнитный клапан отключается, так как на него ток не поступает, его игла перекрывает топливный жиклер холостого хода, прерывая подачу горючей смеси.

При снижении частоты вращения коленчатого вала до значения 1 650 об/мин включается блок управления 2 и на электромагнитный клапан 3 снова подается ток, который открывает топливный жиклер и подает горючую смесь из канала 9. Карбюратор имеет также полость /подогрева горючей смеси при выходе ее из системы холостого хода.

На двигателях базовой модели автомобиля ВАЗ-2110 с бесконтактной системой зажигания установлен карбюратор ДААЗ-110-7010-31. Если в системе питания двигателя имеется датчик расхода топлива, то устанавливается карбюратор ДААЗ-2114-1107010-31, отличающийся от карбюратора базовой модели автомобиля отсутствием патрубка слива топлива в бак.

На двигателях автомобилей особо малого класса ВАЗ-11113 «Ока» и ЗАЗ-1105 «Таврия» также установлены карбюраторы ДААЗ соответственно моделей 1111-1107010 и 21081-1107010. Устройство и принцип действия основных смеседозирующих систем указанных карбюраторов не имеет принципиальных различий от вышеописанного (см. рис. 2), за исключением того, что одноименные жиклеры каждого карбюратора имеют свои тарировочные данные.

Смесеобразование. Сущность процесса смесеобразования в карбюраторных двигателях заключается в получении мельчайших частиц бензина, полного их испарения и перемешивания с воздухом. Процесс получения смеси воздуха с мелкораспыленным и частично испаренным бензином называется карбюрацией, а прибор, в котором происходит этот процесс,— карбюратором. Основным назначением карбюратора является дозирование подачи бензина для любого из возможных режимов работы двигателя. При этом смеседозируюшие устройства карбюратора обеспечивают необходимое соотношение между распыленным топливом и воздухом.

Полученная таким образом смесь мельчайших частиц и паров бензина с воздухом называется горючей смесью.

В цилиндрах двигателя горючая смесь смешивается с оставшимися там от предыдущего цикла продуктами сгорания (остаточными газами) и превращается в рабочую смесь.

В карбюраторных двигателях процесс смесеобразования происходит в тысячные доли секунды. За это время бензин, поступающий в смесительную камеру карбюратора, должен достаточно тонко распылиться, перемешаться с воздухом и испариться. Распыление топлива происходит главным образом из-за разности скоростей поступления топлива и воздуха.

Наибольшая скорость топлива в смесительной камере карбюратора равна 5 .7 м/с, а воздуха — примерно в 20 — 25 раз больше и составляет 100 . 150 м/с. С повышением скорости воздуха в смесительной камере тонкость распыливания бензина увеличивается, это увеличивает и скорость его испарения.

Увеличение скорости испарения бензина происходит еще и за счет подогрева горючей смеси горячими стенками цилиндров, камер сгорания и днищами поршней.

Если такой подогрев смеси оказывается недостаточным, то применяют местный подогрев участка впускного газопровода, связывающего карбюратор с цилиндрами двигателя отработавшими газами. Наиболее полное смесеобразование обеспечивается при температуре 45 .65°С.
