Испытания автомобиля

Аналогично проводят испытания на боковой удар. В качестве ударного устройства применяют также тележку или маятник (ГОСТ 21961-76). В испытываемом автомобиле, как правило, на переднем и заднем сиденьях со стороны удара размещают два манекена, прикрепленных ремнями безопасности. В процессе эксперимента измеряют перегрузки туловища и головы манекенов, деформации боковых частей кузова, остаточное п

ространство салона и ряд других параметров, фиксируют случаи самооткрывания дверей в момент приложения ударного импульса, состояние стекол кузова, двигателя и агрегатов шасси, проверяют работоспособность дверей и дверных замков противоположной удару стороны автомобиля (двери должны открываться без применения инструмента).

По результатам описанных испытаний автомобиля на лобовое столкновение, опрокидывание, наезд сзади и сбоку можно дать комплексную оценку соответствия конструкции требованиям пассивной безопасности и в случае необходимости разработать рекомендации о необходимых изменениях и конструктивных усовершенствованиях.

Методы лабораторных испытаний кузовов и кабин на удар

В связи с необходимостью повышения безопасности конструкции автомобиля все большее распространение получают стендовые испытания на пассивную безопасность, так как на стенде часто можно ограничиться разрушением только кузова или его отдельной части, а в некоторых случаях возможно получить искомые результаты без разрушения конструкции. Естественно, что при этом повышается сопоставимость результатов отдельных экспериментов и достигается существенная экономия средств.

Испытания натурных образцов кузовов и автомобилей в сборе на удар производят на специальных динамических стендах-катапультах. Так, например, санный имитатор столкновений (рис. 1) основан на использовании энергии сжатого газа (исходное давление примерно 14-21 МПа).

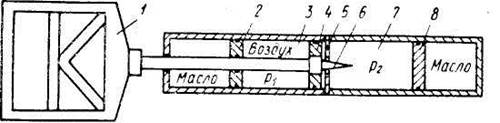

Рис. 1. Принципиальная схема санного имитатора столкновений

Стенд имеет две цилиндрические камеры: переднюю 3 и заднюю 7, разделенные перегородкой 5 с центральным отверстием. В передней камере размещены поршень 4 со штоком, соединенным с динамическими салазками 1. Между торцом поршня 4 и перегородкой 5 имеется специальное уплотнение по периметру отверстия. Для изменения давлений р1 и р2 предназначены плавающие поршни 2 и 8. В исходном состоянии система находится в равновесии, так как активная площадь со стороны большего давления р2 мала. При введении небольшого количества газа в пространство между перегородкой 5 и поршнем 4 равновесие нарушается, высокое давление р2 начинает действовать на всю площадь поршня, что приводит к быстрому разгону салазок 1 с закрепленным на них кузовом автомобиля или другим объектом испытаний. При моделировании лобового столкновения используют принцип реверсирования процесса удара, т. е. стоящий кузов резко разгоняют назад до скорости 113 км/ч, причем инерционные перегрузки достигают 40g. Ускорение разгона кузова можно изменять, управляя перепадом давлений в отверстии с помощью стержня переменного сечения 6. Описанный стенд можно использовать для исследований перегрузок, действующих на манекенов-пассажиров, для проверки работы оборудования салона автомобиля на соответствие требованиям пассивной безопасности и для оценки эффективности новых конструктивных решений по повышению травмобезопасности. Для испытаний кузовов и автомобилей на удар применяют также пружинную катапульту (рис. 2).

а - автомобиль в исходном положении; б - момент столкновения с барьером

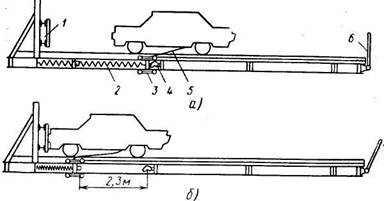

Рис. 2. Стенд-катапульта

На катапульте натяжение пружин 2 осуществляют с помощью лебедки 5, после чего пружины запирают пневматическим спусковым механизмом 4. Максимальная масса испытываемого объекта равна 2200 кг. От спускового рычага 6 скорость движения объекта в момент столкновения с барьером 1 составляет 50 км/ч. На катапульте кузова и автомобили в сборе испытывают на различные виды столкновений (рис. 3). Возможно также испытание отдельных узлов кузова (например, передка). С этой целью узел закрепляют на динамической тележке 3 (рис. 2), а определенное, заранее выбранное торможение, обеспечивают специальным замедлителем.

В лабораторных условиях с некоторым приближением могут быть воспроизведены условия нагружения силового каркаса кузова при опрокидывании легкового автомобиля, т. е. имитированы испытания на опрокидывание, при проведении которых кузов устанавливают, как показано на рис. 4. Согласно ГОСТ 21960-76 масса ударной плиты 600x1600 мм должна составлять 60% массы испытываемого автомобиля в снаряженном состоянии, а скорость при ударе 2,7-3,3 м/с.

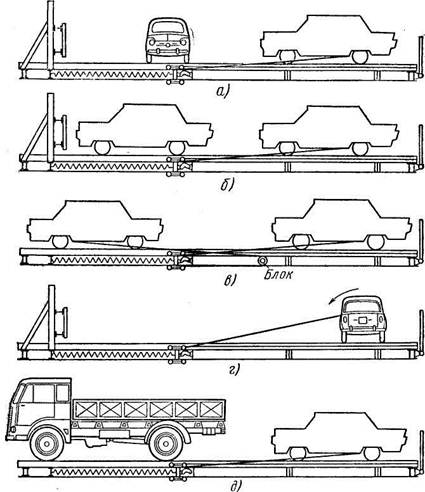

Рис. 3. Варианты испытаний на столкновение на пружинном стенде-катапульте

Одной из известных методик испытаний кабин грузовых автомобилей на пассивную безопасность является методика, применяемая в Швеции при проверке прочности кабин грузовых автомобилей, имеющих общую массу более 7000 кг. Перед испытаниями полностью комплектную кабину устанавливают и закрепляют на отдельном шасси или специальной раме точно так же, как на автомобиле. Рама надежно соединена со станиной испытательного стенда. Двери кабины закрыты, но не заблокированы. Методика испытаний предусматривает три основных режима нагружения, соответствующих типичным аварийным ситуациям. Статическое нагружение на потолок кабины с силой, соответствующей двойному весу снаряженного автомобиля с водителем, но не более 150 кН. Нагрузка распределяется на несущие детали кабины (режим приближенно воспроизводит ситуацию переворачивания автомобиля). Удар маятником спереди по переднему верхнему углу кабины (имитируется падение автомобиля с откоса). Удар направлен под углом 15° к продольной оси автомобиля с энергией около 30 кДж. Применяемый при испытаниях маятник имеет форму правильного цилиндра диаметром 0,6 м, массой не менее 1000 кг. Удар маятником по задней стенке кабины под прямым углом к ней с энергией 30 кДж. Маятник этой серии испытаний массой не менее 1000 кг имеет прямоугольную форму с шириной 1600 мм и высотой 500 мм (высота падения 2 м). Испытание воспроизводит аварийную ситуацию, когда при резкой остановке незакрепленный на платформе груз сминает заднюю стенку кабины.

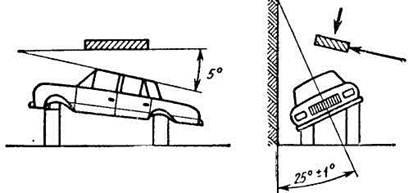

Рис. 4. Установка кузова легкового автомобиля для имитации опрокидывания в лабораторных условиях

Выдержавшими испытания считаются такие кабины, которые после действия всех перечисленных видов нагрузок не разрушились и сохранили хотя бы минимальное пространство салона, необходимое для стандартных манекенов, имитирующих водителя и пассажира. Кроме того, необходимо, чтобы кабина не была оторванной от рамы автомобиля, двери кабины самопроизвольно не открывались, а последующее их отпирание не было затруднено. Из-за некоторой условности указанной методики испытаний кабин нельзя с уверенностью утверждать, что в реальных аварийных ситуациях кабина, выдержавшая эти испытания, будет отвечать всем требованиям пассивной безопасности.
