Испытания автомобиля

Манекены для испытаний на пассивную безопасность

Для изучения перемещений людей внутри кузова (кабины) автомобиля во время испытаний на столкновение, опрокидывание и т. д. и для оценки соответствия конструкции требованиям пассивной безопасности применяют специальные манекены.

Одной из обязательных характеристик манекенов для испытаний на пассивную безопасность является так называемая пр

едставительность (или репрезентативность). Размеры тела человека и его масса колеблются в очень широких пределах. В соответствии с этим манекены по своим основным размерам разбиты на несколько групп представительности. Так, манекены, соответствующие наиболее распространенной группе мужчин (50% представительность), имеют рост 1730 мм и массу 75 кг. Манекен 95% представительности имеет следующие основные размеры: рост 1840-1850 мм, ширину плеч 480 - 494 мм, высоту колен 585- 589 мм.

Манекены 50% представительности обычно используют для определения положения различных контрольных точек, а манекены 95% представительности самых больших размеров - уровня перегрузок различных частей тела во время испытаний и оценки остаточного пространства салона после испытаний на пассивную безопасность. Руки, ноги и голова манекена шарнирно соединены с туловищем так, что можно в точности воспроизвести движение в суставах человека. Массы отдельных частей манекена (туловища, головы, руки, ноги) соответствуют массам этих же частей тела человека. Основным частям манекена (туловищу и голове) придают объемную жесткость, сопоставимую с жесткостью живого тела. В манекен устанавливают не менее двух преобразователей ускорений (замедлений), причем один монтируют в голове, он измеряет ее продольные перегрузки, а другой - в туловище для определения его перегрузки. Сигналы от преобразователей после усиления передаются на записывающую аппаратуру. Для уточнения прогнозов о возможной тяжести последствий аварии применяют усовершенствованные манекены сложной конструкции, с помощью которых получают информацию не только о величине возможных перегрузок отдельных частей тела, но и о силе давления на грудную клетку (например, со стороны ремня безопасности), о равномерности распределения давления по поверхности контакта туловища с ремнем и др. Эти манекены достоверно имитируют различные травмы типа синяков, ушибов, порезов тканей тела, разрушения костей.

Раздел № 2 Метрологическое обеспечение испытаний

Измерение расхода топлива

Для измерения расхода топлива обычно применяют приборы с мерными (градуированными) цилиндрами со шкалой деления не более 2,5см3 или объемный счетчик-топливомер.

Топливомер Т4П-2 (разработанный НАМИ) предназначен для объемного измерения расхода топлива в стендовых и дорожных условиях при испытаниях автомобилей и двигателей на топливную экономичность с регистрацией результатов измерения в цифровой форме. Прибор устанавливают в систему питания двигателя между топливным баком и насосом.

В зависимости от вида и назначения испытаний (определяющих полноту программы) и тяговых особенностей автомобиля характеристику снимают только на высшей передаче или на высшей и предшествующей ей передачах.

Заезды при каждой скорости проводят на мерном участке протяженностью 1 км в двух взаимно противоположных направлениях. Снятие характеристики начинают с максимальной скорости движения автомобиля, затем проводят заезды, последовательно снижая скорость через интервалы 20 км/ч для легковых и 10 км/ч для грузовых автомобилей и автобусов вплоть до минимальной устойчивой скорости (или близкой к ней с округлением до 10 км/ч.). Измеряют время проезда мерного участка и количество израсходованного топлива. Подсчитывают фактические средние скорости движения в каждом заезде.

По полученным данным строят графики (характеристики) для каждого направления движения (соответственно при каждом весовом состоянии автомобиля и на каждой из принятых методикой передач). По характеристикам, полученным, в двух направлениях, строят осредненную кривую, являющуюся окончательным результатом опыта (рис. 3, а).

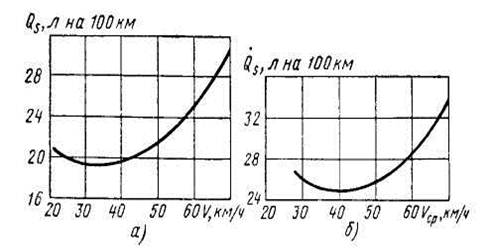

а - установившегося движения автомобиля; б - движения по дороге с переменным продольным профилем

Рис. 3. Топливная характеристика

Топливную характеристику при движении по дороге с переменным продольным профилем для получения сопоставимых данных нужно снимать на одном и том же участке испытательной дороги (как правило, на автомобильном полигоне) для всех сравниваемых автомобилей. В целях приближения условий эксперимента к условиям эксплуатации автомобилей на дорогах общего пользования, где обычными являются задержки и помехи движению от других транспортных средств, при снятии данной характеристики ограничивают наибольшие скорости, допускаемые в ходе отдельных заездов.

При определении каждой точки характеристики пробег испытуемого автомобиля должен быть выполнен по установленному кольцевому маршруту с наибольшей возможной скоростью, но без превышения ни на одном из участков маршрута предельной для данного заезда скорости. Предельные скорости задают в определенном диапазоне, начиная от максимальной скорости автомобиля до низшего предела, устанавливаемого исходя из типа и эксплуатационного назначения автомобиля. На спусках во избежание превышения заданной скорости нужно применять торможение двигателем, тормозом-замедлителем (при его наличии) или рабочим тормозом (плавное притормаживание).

Аналогичным образом проводят заезды на всех заданных предельных скоростях движения. По полученным данным подсчитывают средние скорости и средние расходы топлива в каждом заезде. Результаты каждой пары заездов усредняют. По подсчитанным средним значениям скоростей и удельных расходов топлива (на единицу пути) для каждого ограничения скорости строят характеристики: скоростную, выражающую зависимость средней скорости от заданной предельной, и топливную, являющуюся зависимостью среднего расхода топлива от средней скорости (рис. 3, б).

Контрольный расход топлива определяют на одном скоростном режиме движения автомобиля, при неизменном его весовом состоянии, в дорожных условиях, позволяющих получить наибольшую сопоставимость результатов, а именно на горизонтальной прямолинейной дороге с твердым ровным покрытием при чистом и сухом его состоянии. Контрольный расход топлива измеряют у автомобиля с полной (номинальной) нагрузкой, движущегося на высшей передаче с постоянной скоростью, которая устанавливается техническими условиями на автомобиль или соответствующими стандартами. Контрольный расход топлива определяют как среднее арифметическое из результатов двух опытов при проезде в двух взаимно противоположных направлениях участка дороги протяженностью 3-5 км (допускается измерять контрольный расход на участке 1 км).

Расход газообразного топлива измеряют газовым счетчиком с ценой деления 1 л, а затем пересчитывают на нормальные условия (20°С и 760 мм рт. ст.). Газовые счетчики включают в систему питания двигателя между редуктором и смесителем.
