Расчет преобразователя для питания вспомогательных цепей электровоза

5.2 Выбор конденсаторов для входного фильтра

При выборе конденсаторов необходимо руководствоваться таблицей. При этом придется рассчитывать количество последовательных и параллельно включенных конденсаторов с учетом их величины и максимального напряже

ния, приложенного к ним.

Таблица 2 – Основные технические данные конденсаторов

Рисунок 5.2 – схема соединения конденсатора

5.3 Величина индуктивности входного фильтра

Величина индуктивности может быть определена по формуле:

, (5.4)

где - допустимая пульсация тока индуктивности входного фильтра, т.е. в контактной сети, А

, (5.5)

6. Функциональная схема управления инвертором

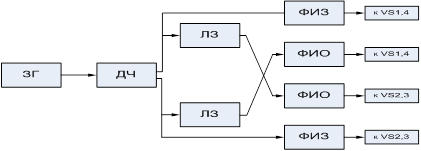

На рисунке 3 изображена функциональная схема управления инвертором, где приведены следующие обозначения:

ЗГ - задающий генератор;

ДЧ - делитель частоты;

ЛЗ – линия задержки;

ФИЗ – формирователь запирающих импульсов управления для тиристоров;

ФИО – формирователь отпирающих импульсов управления для тиристоров.

В качестве задающего генератора чаще всего применяют стабилизированный по частоте мультивибратор с кварцевым резонатором. Импульсы с задающего генератора поступают на делитель частоты, который разделяет сигналы, поступающие на тиристоры VS1,4 и VS2,3. Поскольку используется запираемые тиристоры, необходимо формировать отпирающие и запирающие импульсы. Линии задержки, которые можно построить на базе логических схем И-НЕ, обеспечивают некоторую задержку отпирания очередной пары тиристоров прежде, чем восстановят свои управляющие свойства предыдущая пара тиристоров.

Рисунок 6 – Функциональная схема управления инвертором

Список литературы

1 Бурков А.Т. Электронная техника и преобразователи: Учебник для вузов ж.д. транспорта – М.: Транспорт, 1999. – 464с.

2 Чебовский О.Г., Моисеев Л.Г. Силовые полупроводниковые приборы: Справочник. – 2-е изд., перераб. и доп. – М.: Энергоатомиздат, 1985. – 400 с.

3 Раков В.А. Пассажирский электровоз ЧС2. Изд. 3-е, перераб. и доп. М., «Транспорт», 1976, 320с.
