Двигатель автомобиля ВАЗ-2106

Оглавление

1. Краткая техническая характеристика машины или двигателя

2. Назначение, устройство и работа КШМ

3. Назначение, устройство и работа ГРМ

4. Назначение системы питания, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их агрегатов

6.Техническое обслуживание двигателя

<

p align="center">1. Краткая техническая характеристика машины или двигателя

Двигателями называется машина, превращающая любой вид энергии в механическую. На автомобили ВАЗ-2106 установлен двигатель внутреннего сгорания, то есть тепловой двигатель, в котором используется работа расширения газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипношатунного механизма, уравновешивающего механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы пуска и системы зажигания.

Остовом двигателя служит блок-картер или картер, которые сверху закрываются головкой, а снизу поддоном. Между головкой и картером, а также между картером и поддоном устанавливают уплотнительные прокладки.

Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3—шкив привода вентилятора водяного насоса и генератора; 4— храповик; 5 — крышка привода распределительного вала, 6 — средняя крышка; 7—шкив генератора; 8 — зубчатый шкив привода масляного насоса и распределителя зажигания; 9 — вентилятор; 10 — блок цилиндров; 11 — натяжной ролик; 12 — зубчатый ремень; 13 — головка блока цилиндров; 14 — зубчатый шкив распределительного вала; 15 — верхняя крышка; 16 — выпускной клапан; 17- впускной клапан; 18 — распределительный вал; 19— крышка механизма газораспределения; 20—прокладка головки блока цилиндров; 21 — маховик; 22 — кронштейн переда ней опоры; 23 — буфер подушки передней опоры; 24 — подушка; 25 — картер; 26 — поршень: 27 — пробка для слива масла; 28 — шатун; 29 — поддон.

Все механизмы и системы двигателя размещаются внутри или снаружи остова.

2. Назначение, устройство и работа КШМ

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. К нему относятся: блок 10 (см. рис. 1) цилиндров, головка 13 блока цилиндров, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров двигателя автомобиля ВАЗ-2106 типа блок-картер отливается из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых обработаны хонингованием. Для увеличения, жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси колёнчатого вала, а в зонах опор коренных подшипников имеются оребренные перегородки. Пространство между наружной поверхностью стенок цилиндров и внутренней поверхностью стенок блока образует рубашку. В поперечных перегородках нижней части блока расположены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников невзаимозаменяемые и для правильной сборки пронумерованы. Снизу блок закрывается стальным штампованным поддоном, в котором находится необходимый запас масла. Впереди блока размещены детали привода распределительного вала, закрываемые крышками.

Головки блоков цилиндров двигателей отливаются из алюминиевого сплава, они являются общими для всех цилиндров. В головках выполнена основная часть камеры сгорания, в них имеются также впускные и выпускные каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндров, в нем циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газов и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отливаются из алюминиевых сплавов. У поршня различают две части: головку и юбку. Днище головки образует нижнюю часть камеры сгорания и воспринимает давление газов при их расширении. В головке выполнены канавки, в которые устанавливаются поршневые кольца.

Юбкой называется нижняя часть поршня, которая служит для направления его движения в цилиндре.

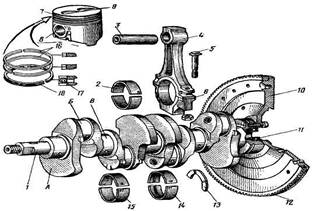

Рис. 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 - коленчатый вал; 2 — вкладыш подшипника нижней головки шатуна; 3 — поршневой палец; 4— шатун; 5 — болт крышки шатуна; 6 — крышка нижней головки шатуна;7—головка поршня; 8 — бобышка; 9— лунки; 10— маховик; 11— подшипник ведущего вала коробки передач; 12— зубчатый венец маховика; 13 — упорное полукольцо;14 - вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца;17—расширительная пружина; 18 — маслосъемное кольцо; А — противовес; Б- шатунная шейка; В — коренная шейка.

Вследствие неодинакового расширения головки и юбки (головка больше нагревается, а поэтому и больше расширяется) диаметр головки делают меньше диаметра юбки. Юбка поршня в поперечном сечении овальная с меньшей осью овала в плоскости поршневого пальца и большей — в плоскости действия боковых сил, что дает возможность уменьшить зазор между поршнем и цилиндром и исключить стуки при работе холодного двигателя. В средней части поршня в юбке имеются две бобышки 8 для установки поршневого пальца 3.

На днищах поршней двигателя автомобиля ВАЗ-2106 выфрезерованы лунки 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.

Поршневые кольца, изготовляемые из специального чугуна, имеют разрезы (замки). Два верхних кольца 16 (рис. 2) являются компрессионными, они служат для уменьшения утечки газов. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее - фосфатировано.

Третье поршневое кольцо 18 — маслосъемное, на наружной поверхности оно имеет проточку и несколько щелевидных прорезей для отвода излишнего масла, снимаемого со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца проточена канавка, в которую устанавливается стальная расширительная пружина 17.

Поршневой палец 3 (рис. 2) служит для шарнирного соединения поршня с шатуном. Он выполнен пустотелым и изготовлен из стали, наружная поверхность его цементирована или закалена токами высокой частоты.

От продольного перемещения, в результате которого могут возникнуть задиры на стенках цилиндров, поршневой палец в двигателе ВАЗ-2106 зафиксирован в верхней головке шатуна путем горячей посадки.

Шатун соединяет поршень с шатунной шейкой коленчатого вала. Он служит для передачи сил давления газов от поршня на коленчатый вал при рабочем ходе, а при осуществлении вспомогательных тактов — усилий от коленчатого вала к поршню. Он представляет собой стержень двутаврового сечения с верхней и нижней головками. Нижняя головка делается разъемной, в нее вставлены тонкостенные вкладыши 2.
