Неразрушающий контроль узлов и деталей, системы технического диагностирования

При полюсном намагничивании применяются электромагниты и соленоиды. При намагничивании через деталь пропускается большой ток низкого напряжения.Если деталь полая, то используют электродный метод намагничивания. Комбинированный способ представляет собой комбинацию бесполюсного и полюсного способов намагничивания. При полюсном намагничивании образуется продольное поле, при котором обнаруживаются

поперечные трещины. При бесполюсном намагничивании выявляютсяпродольные дефекты (трещины, волосовины и др.) и радиальные трещины на торцовых поверхностях. При комбинированном намагничивании изделие находится под воздействием одновременно двух взаимно-перпендикулярных магнитных полюсов, что дает возможность обнаружить дефекты любых направлений. Для намагничивания изделий может использоваться переменный и постоянный, а также импульсный ток. В качестве магнитных порошков применяют магнезит (закись-окись железа Fe3O4) черного или темно-коричневого цвета для контроля изделий со светлой поверхностью. Окись железа (Fe2O3) буро-красного цвета применяют для контроля изделий с темной поверхностью. Лучшими магнитными свойствами обладают опилки из мягкой стали. Для контроля изделий с темной поверхностью применяют также окрашенные порошки. Жидкой основой для смесей (суспензий) служат органические масла. При приготовлении смеси обычно в 1 л жидкости добавляют 125—175 г порошка из окиси железа или 200 г опилок. В зависимости от магнитных свойств материала контроль можно производить по остаточной намагниченности изделия или в приложенном магнитном поле. В первом случае порошок наносят на деталь при выключенном дефектоскопе, а во втором — при включенном. При наличии дефекта частицы порошка, оседая в зоне краев трещины, обрисовывают ее контур, т.е. показывают ее месторасположение, форму и длину. Детали, обладающие большим остаточным магнетизмом, могут длительное время притягивать к себе продукты истирания, которые могут вызвать повышенный абразивный износ. Поэтому указанные детали обязательно размагничивают.

Вопрос № 3. Задачи средств и классификация систем технического диагностирования

Под средствами технической диагностики понимается комплекс технических средств для оценки технического состояния объекта контроля.

В зависимости от поставленных задач и области применения, средства технической диагностики можно квалифицировать по разным признакам.

С точки зрения области применения СТД можно подразделить на штатные и специальные. Штатные СТД в основном предназначены для функциональной диагностики, т.е. для обычного текущего контроля технического состояния. К ним относятся стенды, микрометрический инструмент, индикаторы, дефектоскопы, приборы для измерения различных физических величин. По назначению СТД подразделяются на универсальные (общего назначения) и специализированные. Универсальные СТД предназначены для измерения параметров (электрического тока, напряжения, напряженности и индукции магнитного поля, спектрального анализа вибрации и шума, средства дефектации и т.д.) технического состояния ПС различного конструктивного исполнения. Специализированные СТД создаются для диагностики конкретных элементов машин, однотипных вагонов и локомотивов. СТД состоят, как правило, из источников воздействия на контролируемый объект (при тестовом методе), преобразователей, каналов связи, усилителей и преобразователей сигналов, блоков измерения, расшифровки и регистрации (записи) диагностических параметров, блоков накопления и обработки информации на основе микропроцессорной техники, совместимой с персональным компьютером. С точки зрения мобильности СТД подразделяются на встроенные и переносные. Встроенные СТД компонуются в общей конструкции объекта контроля (например, датчики нагрева буксовых подшипников пассажирских вагонов) и применяются для непрерывного контроля сборочных единиц, отказы которых угрожают безопасности движения поездов или техническое состояние которых может быть определено только при рабочих нагрузках (параметры работающего дизеля, компрессора).

Внешние СТД выполняют в виде стационарных, передвижных установок, переносных приборов, подключаемых к вагону в период контроля.

По видам диагностирования методы и средства диагностирования подразделяются на функциональные и тестовые. Функциональные методы заключаются в измерении сигналов, возникающих при работе ПС или сборочных единиц в обычных условиях эксплуатации. При тестовом методе сигналы образуются как отражение внешнего воздействия диагностического средства. Современные диагностические установки представляют собой компактные комплексы специализированных ЭВМ, внутри которых предусмотрены соответствующие блоки (структура Д—У—ЭВМ).

Наметились две тенденции построения СТД: в виде многопараметрических структур и систем с углубленной дешифровкой информации.

В первом случае на объект диагностирования устанавливают по определенной схеме большое количество различных преобразователей, с помощью которых регистрируют много параметров для оценки технического состояния объекта. Такой подход требует значительных затрат времени и снижает вероятность безотказной работы системы диагностирования.

Вторая тенденция заключается в установке минимального количества преобразователей, но более углубленном анализе получаемой информации за счет выделения сигналов — помех и полезных сигналов от контролируемого объекта, по которым принимается решение о его техническом состоянии.

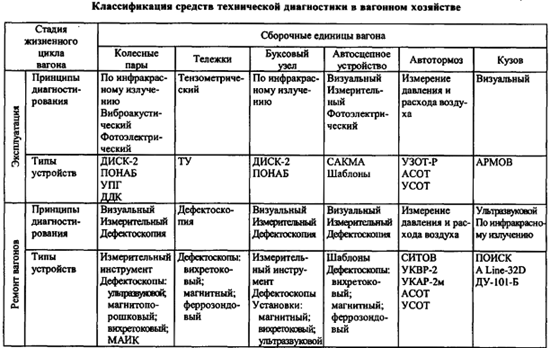

Современные СТД позволяют реализовать вторую тенденцию, при которой, несмотря на усложнение общей схемы диагностирования, можно достигнуть значительного сокращения материальных затрат при высокой достоверности контроля. Основные СТД, применяемые в эксплуатации и при плановых видах ремонта вагонов, представлены в таблице.

Для контроля вагонов в прибывающих поездах разработана аппаратура АРМ-ОВ— автоматизированного рабочего места осмотрщика вагонов.

Планом перспективного развития вагонного хозяйства предусматривается применение высокоэффективных безотходных технологий технического обслуживания и ремонта вагонов с широким применением автоматизированных диагностических комплексов контроля технического состояния сборочных единиц:

— автоматизированный бесконтактный комплекс контроля колесных пар подвижного состава на ходу «Экспресс-Профиль»;

— автоматизированный диагностический комплекс для измерения колесных пар вагонов на подходах к станции «Комплекс»;

— система определения качества загрузки вагонов;

— автоматическое устройство контроля колес и сползания буксы;

— комплексная система контроля заторможенных колес, ползунов, наваров,

выщербин, неравномерного проката, тонкомерного гребня, трещины колеса;

— система контроля открытых незафиксированных, деформированных люков и дверей грузовых вагонов;

— автоматизированная система обнаружения вагонов с отрицательной динамикой (АСООД) на подходе к станции. Оборудование пунктов технического обслуживания сетевого значения автоматизированными диагностическими комплексами обеспечит безопасное проследование поездов массой до 14 тыс, тонн на увеличенных гарантийных участках.
