Неразрушающий контроль узлов и деталей, системы технического диагностирования

Содержание

Вопрос № 1. Общие положения неразрушающего контроля

Вопрос № 2. Магнитный вид неразрушающего контроля

Вопрос № 3. Задачи средств и классификация систем технического диагностирования

Вопрос № 1. Общие положения неразрушающего контроля

Техническая диагностика - область знаний, охватывающая теорию, методы и средства определения технического состояния

объектов (ГОСТ 20911-89) (17).

Техническое диагностирование — процесс установления технического состояния объекта с указанием места, вида и причин возникновения дефектов и повреждений.

Система технического диагностирования ПС представляет собой совокупность объектов, методов и средств, а также исполнителей, позволяющую осуществить диагностирование по правилам, установленным соответствующей нормативно-технической документацией. Эта система предназначается для решения следующих задач:

диагноза (от греческого «диагнозис» — распознавание, определение) — оценки технического состояния ПС или сборочной единицы в настоящий момент времени (при этом определяется качество изготовления или ремонта вагонов и локомотивов);

прогнозирования (от греческого «прогнозис» — предвидение, предсказание) технического состояния, в котором окажется подвижная единица через некоторый период эксплуатации (например, на пунктах технического обслуживания (ПТО) вагонов не только определяется техническое состояние, но и решается вопрос о возможности следования вагонов до следующего ПТО без возникновения отказов);

генезиса (происхождение, возникновение, процесс образования) — установления технического состояния ПС в прошлом (например, перед аварией, крушением, другими чрезвычайными событиями); решение задач этого типа называется технической генетикой. Диагностирование выполняется на каждой стадии жизненного цикла ПС: на стадии проектирования, при производстве, в режиме эксплуатации и при всех плановых видах ремонта. Вагон, локомотив, сборочная единица или деталь как объекты диагностирования (ОД) испытывают эксплуатационные воздействия при обычном их функционировании и тестовые воздействия от средств технического диагностирования (СТД), имитирующих условия работы ПС, близкие к эксплуатационным. О техническом состоянии ОД можно судить по диагностическим параметрам (ДП).

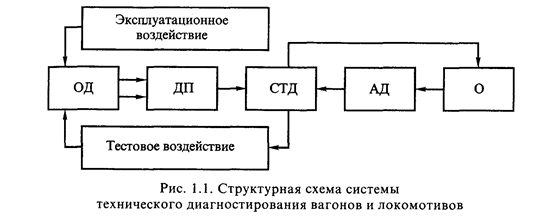

Рис. 1 Структурная схема системы технического диагностирования вагонов и локомотивов.

Информация от СТД, измеряющих и преобразующих параметры по заранее разработанному алгоритму диагностирования (АД), поступает к оператору (О) для принятия решения.

На стадии проектирования ПС разрабатывается математическая модель объекта диагностирования, определяется тактика управления работоспособностью, формулируются требования к диагностируемости и технологии ее выполнения, назначается последовательность профилактических и ремонтных работ на объекте.

По назначению системы диагностирования разделяются на системы для проверки работоспособности (исправен или неисправен вагон, локомотив или сборочная единица), правильности функционирования (соответствуют ли параметры его работы исправному техническому состоянию), наличия дефекта (определение места, типа и вида дефекта, причин его возникновения).

Системы технического диагностирования разделяются также на общие (для оценки технического состояния сборочных единиц и деталей), функциональные в процессе эксплуатации вагонов, тестовые (когда на ПС или сборочную единицу воздействуют СТД) и комбинированные (сочетание функционального и тестового методов диагностирования).

Вопрос № 2. Магнитный вид неразрушающего контроля

Магнитный вид НК основан на анализе взаимодействия объекта контроля с магнитным полем и применим лишь к деталям из металлов или сплавов, способных намагничиваться. Им контролируют свободные детали или открытые для доступа части деталей с целью выявления поверхностных или подповерхностных дефектов.

На железнодорожном транспорте магнитному контролю подвергают следующие объекты подвижного состава: детали ударно-тягового и тормозного оборудования, рамы тележек различных моделей в сборе и по элементам, шкворни, оси колесных пар всех типов, как в сборе, так и в свободном состоянии, диски, гребень и спицы локомотивных колес, свободные кольца буксовых подшипников, а также внутренние кольца, напрессованные на шейки оси, венцы зубчатых колес и шестерни тягового редуктора, валы генераторов, тяговых двигателей и шестерен в сборе, упорные кольца, стопорные планки, пружины, болты и т.п.

Говорят, что в «пустом» пространстве существует силовое поле, если на предмет, находящийся в этом пространстве, действует сила. Например, человек постоянно испытывает действие гравитационного поля: где бы он ни находился, Земля притягивает его с одной и той же по величине и направлению силой.

Для всех силовых полей структура формулы для определения силы поля одинакова. В ней всегда фигурирует произведение одной или нескольких величин, характеризующих тело (масса, заряд, скорость и т.д.), на векторную величину, которая характеризует поле в точке, где находится тело. Эта величина называется напряженностью поля. Каждое силовое поле создается теми и только теми телами, на которые оно может действовать. Например, любой предмет независимо от размера, массы, цвета и др. создает вокруг себя гравитационное поле, которое притягивает к себе другие предметы вдоль линии, соединяющей их центры тяжести. Возьмем другое по физической природе, электростатическое (кулоновское) поле. Подчеркнем, что электростатическое поле более избирательно, оно создается только заряженными телами, заряды которых могут быть и положительными, и отрицательными, масса же всегда положительна. Но построение формул одно и то же: чтобы получить силу, надо определенную величину, относящуюся к телу, умножить на напряженность поля в этой точке.

Силовые поля описываются силовыми линиями. Главное свойство силовой линии любого поля состоит в том, что в любой точке, через которую она проходит, направление вектора напряженности совпадает с направлением касательной к ней в этой же точке, а длины векторов, т.е. значения напряженностей во всех точках силовой линии одинаковы. Напряженность поля по величине больше там, где линии будут гуще. По совокупности линий можно судить не только о направлении, но и о величине напряженности поля в каждой точке. Поле, напряженность которого одинакова во всех точках, называется однородным. В противном случае оно неоднородно.

Магнитное поле — это один из видов силовых полей. Но в отличие от электростатического оно еще более избирательно — действует только на движущиеся заряды. На неподвижные заряженные предметы даже в самых сильных магнитных полях никакая сила не действует. Становится очевидным, что «конструкция» формулы для определения силы, действующей на движущееся тело в магнитном поле, должна быть сложнее предыдущих.

Магнитные методы контроля можно использовать только для деталей, изготовленных из ферромагнитных материалов. Они основаны на обнаружении или измерении магнитных полей рассеивания, которые возникают на поверхности намагниченной детали в местах, где имеются нарушения целостности материала или включения с другой магнитной проницаемостью. Данный метод контроля состоит из следующих технологических операций: подготовка изделия к контролю; намагничивание изделия или его части; нанесение на поверхность изделия ферромагнитного порошка (сухой метод) или суспензии (мокрый метод); исследование поверхности и расшифровка результатов контроля; размагничивание. Подготовка изделий к контролю заключается в его тщательной очистке. Существует три способа намагничивания: полюсное (продольное) бесполюсное (циркулярное) и комбинированное.
