Газораспределительный механизм ВАЗ 21081

Рис. 4. Газораспределительный механизм: 1 — кулачок; 2 — толкатель; 3 — штанга; 4 — коромысло.

Распределительный вал — основная деталь газораспределительного механизма (ГРМ), служащего для синхронизации впуска/выпуска и тактов работы двигателя.

В современных автомобильных двигателях, как правило, расположен

в верхней части головки блока цилиндров и соединён со шкивом или зубчатой звёздочкой коленвала ремнём или цепью ГРМ соответственно и вращается с вдвое меньшей частотой, чем последний (на 4-тактных двигателях). Составной частью распредвала являются его кулачки, количество которых соответствует количеству впускных и выпускных клапанов двигателя. Таким образом, каждому клапану соответствует индивидуальный кулачок, который и открывает клапан, набегая на рычаг толкателя клапана. Когда кулачок «сбегает» с рычага, клапан закрывается под действием мощной возвратной пружины.

Двигатели с рядной конфигурацией цилиндров и одной парой клапанов на цилиндр имеют один распределительный вал, а V-образные и оппозитные — два, по одному на каждый полублок (в каждой головке блока). Двигатели, имеющие 3 клапана на цилиндр (чаще всего два впускных и один выпускной) обычно имеют один распредвал на головку блока, а имеющие 4 клапана на цилиндр (два впускных и 2 выпускных) имеют 2 распредвала в каждой головке блока.

Современные двигатели часто имеют системы регулировки фаз газораспределения, то есть механизмы, которые позволяют проворачивать распредвал относительно приводной звездочки, тем самым изменяя момент открытия и закрытия (фазу) клапанов, что позволяет более эффективно наполнять рабочей смесью цилиндры на разных оборотах.

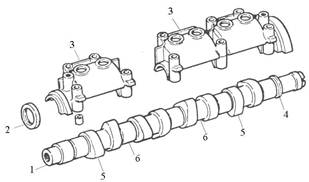

Рис. 5. Распределительный вал и крышки подшипников распределительного вала.

1 - распределительный вал; 2 – сальник; 3 - крышка подшипников распределительного вала; 4 – эксцентрик привода топливного насоса; 5 – кулачки; 6 – опорные шейки.

Кулачковый механизм — механизм, имеющий подвижное звено, совершающее вращательное движение — кулак (кулачок), с поверхностью переменной кривизны, взаимодействующей с другим подвижным звеном — толкателем, если подвижное звено совершает прямолинейное движение или коромысло, если подвижное звено совершает качание. Кулак, совершающий прямолинейное движение называется копиром.

Кулачковые механизмы подразделяют на 4 группы:

1. по типу толкателя

1. с плоским толкателем

2. с роликовым

3. с игольчатым

4. с остроконечным

1. по характеру движения толкателя

1. возвратно-поступательное

2. качающееся

1. по характеру движения кулачка

1. возвратно-поступательное

2. качающееся

3. вращающееся

1. кулачковые механизмы с роликовым толкателем бывают

1. дезаксиальные (ось кулачка не под толкателем)

2. центральные (ось кулачка под толкателем)

Основные характеристики кулачкового механизма — это максимальное перемещение толкателя (угол качания коромысла), максимальная скорость или ускорение исполнительного механизма и закон движения исполнительного механизма.

Кулачковый механизм применяется в двигателях внутреннего сгорания в газораспределительном механизме, в металлорежущих станках и других машинах для воспроизведения сложной траектории движения рабочих органов и выполнения функции управления, таких как включение и выключение рабочих органов по определённой схеме.

Клапан - деталь газораспределительного механизма, позволяющая топливной смеси попадать в цилиндр, а выхлопным газам выходить из него.

Рис.10. Клапаны, устанавливаемые непосредственно в головку цилиндра: 1 - впускной клапан, 2 - седла клапанов, 3 – выпускной клапан, 4 – наружная пружина, 5 – внутренняя пружина, 6 – тарелка пружины, 7 – сухарик, 8 – втулка.

Основными элементами клапана являются головка и стержень. У впускного клапана головку часто делают большего диаметра, чем у выпускного, для улучшения наполнения цилиндра. Клапаны работают в тяжелых условиях, поэтому их изготовляют из высококачественной стали. Для экономии этого материала головки клапанов часто выполняют из жаропрочной стали, а стержни – из углеродистой стали с последующей их приваркой. Плотное прилегание клапана к седлу 2 достигается с помощью фаски на головке клапана. По поверхности фаски осуществляется притирка клапана к седлу, что обеспечивает герметичность уплотнения.

Клапанные пружины 4 и 5 обеспечивают посадку клапана на седло и удерживают его в закрытом положении в течение заданной продолжительности по углу поворота коленчатого вала, а также препятствуют открытию клапанов под действием избыточного давления в газовоздушных каналах головки цилиндров. Пружины должны обладать необходимой характеристикой жесткости, обеспечивающей неразрывность кинематической цепи элементов механизма газораспределения при работе двигателя. На каждый клапан ставятся одна или две пружины. В последнем случае уменьшается их длина и повышается надежность работы механизма. Для того чтобы при поломке одной из пружин витки ее не попадали между витками другой, навивку пружин выполняют в различных направлениях. Клапанные пружины изготовляют из высокопрочной пружинной проволоки методом холодной навивки.

Коромысла – служат для изменения направления движения, передаваемого штангой. Коромысло представляет собой двуплечий рычаг, штампованный из стали и вращающийся на оси в бронзовых втулках.

Толкатель - деталь, служащая для сообщения поступательного движения другим деталям или механизмам машины. Толкатели часто применяют в кулачковых механизмах, в которых он обычно является ведомым звеном, получающим движение от кулачка.

Существуют три основных типа толкателей клапанов: механические, гидравлические и роликовые. Механические толкатели являются самыми старыми, простыми и дешевыми. Из-за своего небольшого веса, механические толкатели позволяют двигателю вращаться намного быстрее перед срабатыванием клапанов. Основными недостатками механических толкателей являются необходимость частой регулировки клапанов и шум от их работы.

Гидравлические толкатели являются наиболее популярным типом, используемым на двигателях. У них есть небольшая внутренняя камера, где накапливается моторное масло, и контрольный клапан для предотвращения обратного потока масла. Эти особенности позволяют толкателю автоматически компенсировать разницу в клапанных зазорах. Стандартные гидравлические толкатели относительно недороги и не требуют технического обслуживания, однако, на высоких оборотах они стремятся «прокачиваться» и клапаны зависают. Существуют специальные толкатели, которые расширяют диапазон оборотов достаточно, чтобы удовлетворять потребностям практически любого двигателя. Гидравлические толкатели являются наиболее популярным типом толкателей, используемым на форсированных двигателях, и хорошо работают во всех условиях.
