Понятие габарита

Габарит (gabarit) — предельное очертание предмета или просвета между частями сооружений.

Габарит приближения строений — предельное поперечное перпендикулярное оси пути очертание, внутрь которого, помимо подвижного состава, не должны входить никакие части сооружений и устройств.

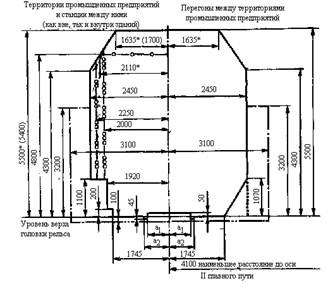

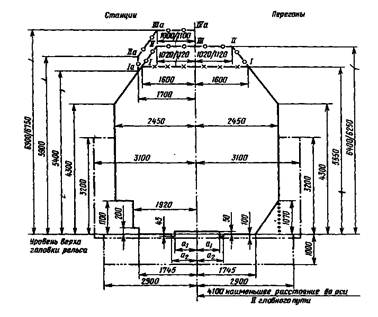

Габарит приближения строений

железнодорожный транспорт габарит погрузка

Габарит

приближения строений - предельное поперечное перпендикулярное оси пути очертание, внутрь которого не должны заходить никакие части сооружений и устройств. Исключение представляют устройства, предназначенные для непосредственного взаимодействия с подвижным составом: провода контактной сети и детали их крепления, вагонные замедлители в рабочем состоянии, поворачивающаяся часть гидравлических колонн для набора воды и др.

Что такое габарит подвижного состава

Габаритомподвижного состава называется предельное поперечное (перпендикулярное оси пути) очертание, в котором должен помещаться установленный на прямом горизонтальном пути как в порожнем, так и в нагруженном состоянии не только новый подвижной состав, но и подвижной состав, имеющий максимальные нормируемые допуски и износы (за исключением бокового наклонения на рессорах).

Габаритность громоздких и легковесных грузов, погруженных на открытый подвижной состав, проверяют, пропуская их через габаритные ворота, установленные на одном из станционных путей и представляющих собой раму, внутри которой по очертанию габарита погрузки шарнирно укреплены планки. Если открытый подвижной состав с грузом пройдет, не зацепляя за планки, то габарит не нарушен. Пространство между габаритом приближения строений и габаритом подвижного состава, а также между габаритами смежных подвижных составов необходимо из-за смещений подвижного состава, которые вызываются отклонениями в состоянии отдельных элементов пути, колебаниями и боковыми наклонениями подвижного состава на рессорах.

Для подвижного состава ГОСТ 9238—83 установлены габариты Т, 1-Т, 0-Т, 01-Т, 03-Т. Габариты Т и 1-Т распространяются на подвижной состав, допускаемый к обращению только по железным дорогам СССР и МНР колеи 1520 (1524) мм, а габариты 0-Т, 01-Т, 02-Т, 03-Т — также на железные дороги зарубежных стран колеи 1435 мм.

Габарит подвижного состава Государственным стандартом разделен на три группы.

Первая группа — габарит Т распространяется на подвижной состав, допущенный к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий, сооружения и устройства на которых отвечают требованиям габаритов С и Сп.

Вторая группа — габарит 1-Т распространяется на подвижной состав, допущенный к обращению по всем путям общей сети железных дорог, подъездным путям и путям промышленных предприятий.

Третья группа — габариты 1-ВМ (0-Т), О-ВМ (01-Т), 02-ВМ (02-Т), ОЗ-ВМ (ОЗ-Т) распространяются на подвижной состав, допущенный к обращению по всей сети железных дорог колеи 1520 (1524) мм и по железным дорогам стран дальнего зарубежья, имеющим колею 1435 мм. В скобках указаны обозначения габаритов, применявшихся до введения настоящего стандарта. Основные размеры габаритов приведены в таблице.

Приведенный классификатор применяется в различных подсистемах автоматизированной системы управления железнодорожным транспортом (АСУЖТ).
