Рельсовые цепи с изолирующими стыками

Содержание

1. Общие сведения. 3

2. Рельсовая цепь с путевыми реле ДСШ-2. 5

3. Разновидности рельсовых цепей с централизованным размещением аппаратуры 9

4. Регулировка. 15

5. Способы отыскания неисправностей. 18

1. Общие сведения

Для определения местонахождения поезда на линии ее делят стыками на изолированные участки. Каждый такой участок пути (

до 500 м) оснащается рельсовой цепью. Длина изолированных участков колеблется в зависимости от требуемой пропускной способности участка. В этой связи на подходе к станции и на самой станции, где скорости движения и расстояние между поездами меньше, рельсовые цепи короче, чем на перегоне.

На линиях метрополитена в качестве сигнального тока для РЦ, ограниченных изолирующими стыками, используется ток промышленной частоты, т.е.50 Гц.

Задача по одновременному использованию рельсовой линии для пропуска сигнального тока РЦ и обратного тягового тока в условиях установки изолирующих стыков решена установкой путевых дросселей. Они устанавливаются попарно у изолирующих стыков, причем средние выводы обмоток соединены между собой, а крайние выводы подключаются к рельсам. Первый путевой дроссель подключается с одной стороны изолирующих стыков, а второй с другой.

Путевой дроссель представляет собой большую реактивную катушку с малым сопротивлением постоянному току и достаточно большим для переменного тока. Таким образом, снижаются потери при прохождении постоянного тягового тока через обмотку дросселя и уменьшается шунтирующее воздействие на РЦ.

В обобщенной схеме рельсовых цепей, разделенных изолирующими стыками, с подключенной системой энергоснабжения подвижного состава (рис.2.1) тяговый ток поступает от подстанции на контактный рельс, откуда через токосъемник вагонов попадает на тяговые двигатели поезда и вспомогательное оборудование. После этого тяговый ток протекает через колесные пары и рельсы вновь к подстанции. Цепь тягового тока становится замкнутой.

Обратный тяговый ток протекает по обеим нитям рельсовой линии, поэтому эти РЦ называются двухниточными.

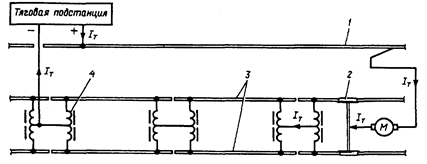

Рис.2.1 Схема рельсовых цепей с подключенной системой электроснабжения подвижного состава 1 – контактный рельс; 2 – колесная пара; 3 – рельсовая нить; 4 – путевой дроссель.

Влияние смежных РЦ друг на друга исключается их взаимным изолированием стыками. Однако при неисправности изолирующего стыка возможно проникновение сигнального тока одной РЦ в другую и его воздействие на путевое реле смежной рельсовой цепи. Сигнальный ток, проникающий через неисправный (пробитый) изолирующий стык, может вызвать ложное возбуждение путевого реле смежной РЦ при нахождении на ней поезда.

Для исключения возможных опасных последствий отказа сигнальные токи смежных рельсовых цепей должны отличаться друг от друга по фазе на угол 180°, тогда проникающий сигнальный ток в смежную занятую рельсовую цепь не приводит к ложному возбуждению путевого реле. Кроме того, при пробое изолирующих стыков происходит взаимное вычитание токов и, как следствие, обесточивание хотя бы одного путевого реле смежных РЦ.

2. Рельсовая цепь с путевыми реле ДСШ-2

Подключение аппаратуры питающего и релейного концов к рельсовой линии осуществляется с помощью дроссель-трансформаторов ДТМ-0,17 (рис.2.6). Аппаратура размещается в релейном шкафу и кабелем подключается к дополнительной обмотке дроссель-трансформатора.

Рис.2.6 Схема рельсовой цепи с путевыми реле ДСШ-2.

Питание рельсовой цепи осуществляется от сетевых проводов через питающий трансформатор СОБС-3А. В цепь вторичной обмотки трансформатора ПТ включен конденсатор С1, который выполняет роль емкостного ограничителя сигнального тока РЦ и создает последовательный резонанс напряжений на элементах контура питающего конца. Кроме того, он обеспечивает требуемое фазовое соотношение на обмотках путевых реле.

Конденсатор С2 на релейном конце создает необходимые фазовые соотношения, а также обеспечивает требуемое по условиям шунтового режима сопротивление приемного (релейного) конца. Реле ДСШ-2, разработанные специально для линий метрополитена, обладают низкой чувствительностью и поэтому устойчиво работают в условиях больших тяговых токов.

Схема подключения передающей аппаратуры АРС для подачи кодовых сигналов АРС в рельсовую линию с питающего конца РЦ приведена на рис.2.7

Рис.2.7 Схема рельсовой цепи с путевыми реле ДСШ-2 с наложением сигналов АРС на питающем конце.

Питающий конец рельсовой цепи в этом случае имеет два параллельно включенных источника: сеть переменного тока промышленной частоты 50 Гц для работы путевых реле и генератор частот АРС типа ГАЛСМ-66. Для уменьшения взаимного влияния источников сигналов РЦ и АРС в цепь контура питающего конца рельсовой цепи введен дроссель (реактор) L1, имеющий большое сопротивление для высокой частоты кодового сигнала АРС. В цепь выходного контура генератора сигналов АРС введен режекторный фильтр L2C2, настроенный на частоту 50 Гц. Этот фильтр имеет большое Сопротивление на резонансной частоте 50 Гц и ограничивает утечку сигнального тока РЦ.

В качестве питающего трансформатора рельсовой цепи используется трансформатор ПОБС-5А. Для обеспечения нормативного сопротивления питающего конца РЦ и необходимого фазового соотношения в обмотках путевых реле в контур питающего конца введен согласующий трансформатор ПОБС-2А. Он включается по схеме автотрансформатора с коэффициентом трансформации 2, при этом используется только первичная обмотка.

Так как контур питающего конца рельсовой цепи должен быть настроен в последовательный резонанс напряжений на частоте 50 Гц, то введение дополнительного дросселя L1 (РОБС-ЗА) и согласующего трансформатора в цепь контура ведет к изменению емкости трансформатора С1 до 30 мкФ.

Параллельное включение путевых обмоток реле ДСШ-2 связано с необходимостью уменьшить вибрацию секторов реле от воздействия сигнального тока АРС и, прежде всего, частотой 75 Гц. В некоторых случаях для защиты путевых обмоток реле в цепь приемного конца РЦ устанавливается фильтр-”пробка”, настроенный на частоту 75 Гц и имеющий на этой частоте высокое сопротивление.

На рельсовых цепях, где предусматривается двухстороннее движение поездов (станционные пути, оборотные тупики и т.п.), используются схемы с наложением сигналов АРС с обоих концов (рис.2.8, 2.9).

В зависимости от состояния реле направления РН кодирование осуществляется с релейного или питающего конца рельсовой цепи.

Рис.2.8 Схема рельсовой цепи с путевыми реле ДСШ-2 при двухстороннем кодировании и параллельном подключении аппаратуры АРС на релейном конце.

Рис.2.9 Схема рельсовой цепи с путевыми реле ДСШ-2 при двухстороннем кодировании и последовательном подключении аппаратуры АРС на релейном конце.
