Основными вредными факторами условий труда на рабочем месте монтажника являются:

- образования паров, газов, пыли вредных химических веществ;

- шум, исходящий от кондиционеров, системы вентиляции, компьютеров;

- вибрация, исходящая от автоматов рихтовки ЭРЭ и ИМС, автомата для формовки выводов микросхем и автомата автоотпайки;

- недостаточная освещенность при искусственном осв

ещении.

При сборке и монтаже печатных плат существует возможность воздействия на монтажника целого ряда опасных факторов, воздействие которых может привести к серьезным травмам. Поэтому необходимо проанализировать и определить эти факторы, для предотвращения их воздействий.

В помещении, где производится сборка и монтаж печатных плат, могут возникнуть следующие нежелательные события, которые могут привести к пожару:

- Неисправность электрической сети;

- Неисправность оборудования;

- Нарушение технологического процесса;

- Нарушение правил пожарной безопасности.

События 1 и 2 можно объединить вместе, так как они приводят к последствиям возникновения электрических причин. Соответственно можно объединить события 3 и 4, которые приводят к последствиям возникновения неэлектрических событий.

При сборке и монтаже печатных плат радиоэлектронной аппаратуры в сборочно-радиомонтажного участка, в которой используются горючие жидкости и вещества, высокодисперсные порошки и при взаимодействии их с вышеперечисленными событиями, все это может привести к возникновению пожаров. Таким образом, в качестве головного события будет выбрано «возникновение пожаров». Отопление без электричества тепловым насосом калининград www.кондиционеры39.рф.

Далее необходимо определить все возможные первичные и вторичные события, которые могут вызвать головное событие. Головное событие может возникнуть в следствие:

- Не электрических причин:

- нарушение технологического процесса;

- нарушение правил пожарной безопасности;

- поджог;

Электрических причин:

- неисправность электрической сети;

- неисправность оборудования.

И так, возникновение неэлектрических причин происходит вследствие нарушения технологического процесса или нарушения правил пожарной безопасности. Возникновение электрических причин происходит вследствие неисправности электрической сети или неисправности оборудования.

Нарушение правил пожарной безопасности может быть следствием курения в неположенном месте, либо халатности в обращении горючих жидкостей и веществ или неисправность вентиляционных систем.

Неисправность электрической сети может возникнуть вследствие замыкания электропроводки из-за неисправности изоляции или перегрузки электрической сети. В свою очередь, замыкание электропроводки из-за неисправности изоляции может быть следствием длительной эксплуатации либо механических повреждений. Перегрузка электрической сети может быть следствием подключения потребления большой емкости либо подключения неисправного электроустройства или отсутствие автоматического выключателя.

Неисправность оборудования может быть следствием нарушения условий эксплуатации или нарушения режима функционирования, или нарушения техники безопасности, или окончания срока эксплуатации, или износа изделия, или брака при производстве, либо следствием человеческого или машинного фактора.

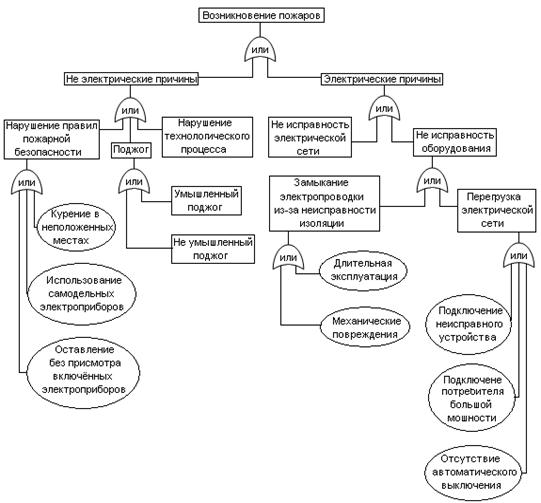

На основании анализа описанного выше, строиться дерево причин возникновения пожара. Дерево причин возникновения пожара представлено на рисунке 15.

Рисунок 15 Дерево причин возникновения пожара

8.2 Оптимизация условий труда

При анализе условий труда были выявлены следующие основные опасные факторы:

- образования паров, газов, пыли вредных химических веществ;

- шум, исходящий от кондиционеров, системы вентиляции, компьютеров,

- вибрация, исходящая от автоматов рихтовки ЭРЭ и ИМС, автомата для формовки выводов микросхем и автомата автоотпайки;

- недостаточная освещенность при искусственном освещении.

При оптимизации условий труда необходимо уменьшить влияние опасных факторов на человека или уменьшить сам опасный фактор.

В помещениях, где происходит образование паров, пыли и газов вредных химических веществ, и чтобы уменьшить их взаимосвязь с организмом человека, необходимо применять и использовать СИЗ (средства индивидуальной защиты) такие, как спецодежда, спецобувь, перчатки, специальные инструменты и т.д. Спецодежду и спецобувь необходимо хранить в отдельных металлических шкафах. Также необходимо использовать в таких помещениях мощные

вытяжные системы, приточно-вытяжную вентиляцию, местную вытяжную вентиляцию на рабочих местах. Местная вытяжная вентиляция осуществляется с помощью местных отсосов, а также патрубков, решеток, панелей и т.п. В тех случаях, когда источник производственных вредностей можно заключить внутри пространства, огражденного жесткими стенками, местные отсосы устраивают в виде вытяжных шкафов, кожухов, витринных отсосов

Шум от кондиционеров и системы вентиляции можно уменьшить, применив упругие прокладки между основанием, например кондиционера и опорной поверхностью или, путем установки усовершенствованных тихих систем вентиляции и кондиционирования («сплит-систем»).

Вибрацию, исходящую от автоматов рихтовки ЭРЭ и ИМС, автомата для формовки выводов микросхем и автомата автоотпайки можно уменьшить, применив звукоизоляционные и звукопоглощающие элементы конструкции. Для того чтобы искусственное освещение соответствовало стандартам и нормам, необходимо произвести расчет количества светильников для заготовительного участка помещения сборочно-радиомонтажного участка.

Расчет производится по методу светового потока (коэффициента использования) по формуле 26

Еn = Фn*η*n*N/S*k*z (26)

где Еn – минимальная нормированная величина освещённости равная, Еn = 300лк;

S – площадь помещения, S = 35м²;

k – коэффициент запаса, k = 1,6;

z – коэффициент нормальной освещённости, z=1,1;

η – коэффициент использования светового потока ламп, зависящий от КПД коэффициента отражения потолка и стен, высоты подвеса, светильников, показателя помещения i;

n – количество ламп в светильнике;

Фn – световой поток ламп.

Преобразовав данную формулу 26, получится формула для расчета требуемого количества светильников 27.

N = Еn*S*k*z / Фn*η*n (27)

Показатель помещения i рассчитывается по формуле 28.

I = А*В/Нр*(А+В) (28)

где А и В - размеры помещения;

Нр - высота подвеса светильника;

i = 10*3,5/3,5*(10+3,5)

i = 1,18

Рассчитаем требуемое количество светильников типа ЛПУ-80 по формуле 18. Световой поток данных светильников равен 2720лм.

N = 300*35*1,5*1,18/0,5*2720*2

N = 7

Таким образом, для обеспечения необходимого уровня освещения требуется 7 светильников типа ЛПУ-80.

8.3. Пожарная безопасность при сборке и монтаже проектируемого устройства.

При сборке и монтаже печатных плат в помещении монтажника следует большое внимание уделять пожарной безопасности.
