Техника улучшения качества природных вод

Для извлечения из воды крупных плавающих примесей следует использовать барабанные сетки. При содержании в обрабатываемой воде планктона свыше 1000 кг/мл следует устанавливать микрофильтры.

В проекте рекомендуется принимать универсальный реагентную схему осветления воды, включающую: смесительосветлители с взвешенным осадком или отстойники (горизонтальны

е, вертикальные) → скорые фильтры, блок-схема которой приведена на рисунке 1.

2.3 Высотная схема очистной станции

Высотная схема позволяет установить соотношение между уровнями воды во всех основных сооружениях очистной станции и определить необходимый напор насосной станции первого подъема (НС‑1). Движение воды по сооружениям станции предусматривается самотечное, а технологических стоков – самотечно-напорное. При выборе месторасположения сооружений и станции в целом необходимо максимально использовать естественный уклон местности.

Составление высотной схемы начинают с резервуара чистой воды (РВЧ), расположенного на территории ВОС, отметка воды в котором принимается ± 0,5 м относительно поверхности земли (см. задание). Отметки остальных сооружений определяют последовательным суммированием отметки волы в предыдущем сооружении и потерь напора в самих сооружениях и соединительных коммуникациях, ориентировочные значения которых принимаются по рекомендациям п. 6.219 [2] и затем уточняются расчетом.

Таблица 2 – Ориентировочные потери напора в сооружениях и коммуникациях

В сооружениях

Потери напора, h, м

В коммуникациях

Потери напора, h, м

в гидравл. смесителях (С)

0,5–0,6




С→О

0,3–0,4

в осветлителях со вз. ос., отстойниках (О)

0,7–0,8




О→СФ

0,5–0,6

в скорых фильтрах (СФ)

3–3,5




СФ→РВЧ

0,5–1,0

Высотная схема приводится в РПЗ проекта, на листе формата А4 или выносится на ватман (по заданию руководителя) и представлена на рисунке 2.

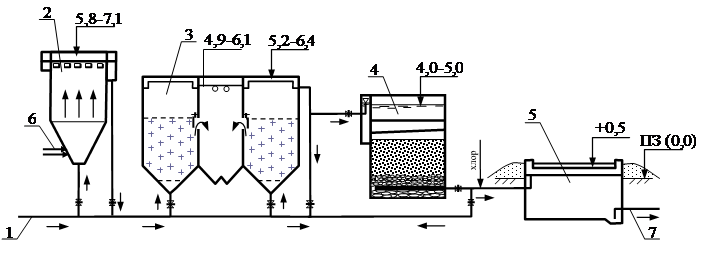

1 – подача исходной воды от НС-I; 2 – смеситель гидравлического типа; 3 – осветлитель с взвешенным осадком; 4 – скорый фильтр; 5 – резервуар чистой воды; 6 – ввод реагентов; 7 – подача воды потребителям.

ПЗ – отметка поверхности земли (см. задание).

Рисунок 2 – Высотная схема водопроводной очистной станции (выполнена в относительных отметках).

3. Расчет установок реагентного хозяйства

Для осветления воды на ВОС предусматривается предварительная обработка воды коагулянтом и в зимнее время добавление флокулянта.

3.1 Определение дозы реагентов для обработки воды

Необходимая доза коагулянта определяется по таблице 16 [2] в зависимости от мутности воды в паводковый и меженный периоды. В качестве коагулянта применяется сернокислый алюминий – Al2(SO4)3 x 18 H3O.

Так как мутность воды М = 150 мг/м3, то доза коагулянта по мутности:

Дк = 35 мг/л.

Определяем дозу коагулянта по цветности:

Дк = = = 38.

Так как в исследуемой воде присутствует и цветность, и мутность, то выбираем наибольшую дозу коагулянта – 38 мг/л (по цветности).

Необходимая доза подщелачивающих реагентов определяется в зависимости от принятой дозы коагулянта по п. 6.19 [2]:

Дщ = Кщ х (Дк / ек – ЩО) + 1,

где Дщ – доза извести, мг/л;

Кщ – Коэффициент, равный для извести (по СаО) – 28;

Дк – доза коагулянта, мг/л;

ек – эквивалентная масса коагулянта (безводного) в мг/мг-экв., принимается для Al2(SO4)3 – 57;

Що – щелочность воды (карбонатная жесткость воды), мг-экв/л.

Дщ = 28 (38 / 57 – 3,49) + 1 = – 78,05

Так как получился отрицательный результат, то подщелачивание не требуется.

Уточненная мутность воды Си, мг/л, подлежащей осветлению с учетом ее реагентной обработки (с коагулянтом и известью вносятся дополнительные взвешенные вещества за счет недостаточной чистоты применяемых реагентов), определяется по п. 6.64 [2].

Си = М + Кк х Дк + 0,25Ц + Ви,

где М – количество взвешенных веществ в исходной воде, г/м3; принимается равным мутности воды;

Кк – коэффициент, принимаемый для очищенного сернокислого алюминия – 0,5, для неочищенного коагулянта – 1,2.

Ви – количество нерастворенных веществ, вводимых с известью, г/м3. Не требуется.

Си = 140 + 0,5 х 38 + 0,25 х 90 = 181,5 (мг/л);

3.2 Хозяйство приготовления раствора коагулянта

Коагулянт подается в обрабатываемую воду в виде раствора определенной концентрации, для чего в реагентном хозяйстве предусматриваются растворные (затворные), расходные баки и дозирующие устройства. Расчет растворных и расходных баков заключается в определении их емкости, подборе воздуходувок и диаметра воздуховодов [2].

Объем растворного бака Wр, м3:

Wp = (qрасч х n x Дк) / (10000 х х bp),

где qрасч – расчетная часовая производительность ВОС, м3/ч;

n – время полного цикла приготовления раствора коагулянта принимается по п. 6.22 [2] равной 10 часам;

Дк – максимальная доза коагулянта;

– объемная масса раствора коагулянта в растворном баке, %, принимаем 24% (для гранулированного коагулянта).

Wp = = 48.8 (м3).

Количество растворных баков надлежит принимать с учетом объема разовой поставки, способа доставки и разгрузки коагулянта, его вида, а также времени растворения (п. 6.22 [2]). Растворных баков должно быть не менее трех.
