Психолого-педагогическое обоснование применения современных технических средств обучения, их классификация и характеристика

2-я группа. Аппараты для демонстрации диафильма. Это фильмоскопы и универсальные диапроекторы.

3-я группа. Аппараты для проекции эпипособий: эпипроекторы и эпидиаскопы, специальные видеокамеры.

4-я группа. Аппаратура для демонстрации кодопособий - кодоскопы (графопроекторы, оверхеды).

По степени автоматизации процессов фокусирования и смены кадров различают проекторы с полностью авт

оматическим устройством, с полуавтоматическим и неавтоматическим управлением.

Аппараты с полностью автоматическим устройством работают без оператора (учителя) по заданной программе (от реле времени, программного устройства или магнитофона) и оснащены автофокусирующим устройством.

Первыми отечественными аппаратами такого типа стали диапроекторы «Диана-207», «Пеленг-700АФ». Последний имеет световой поток до 700 лм, дистанционное управление, сменные объективы, приставку для диафильмов, автоматический привод, таймер, автофокус, систему выбора диапозитивов. В автоматическом режиме; слайды демонстрируются с интервалом 30 с. После показа последнего слайда кассета возвращается в исходное положение. Затемнения помещения не требуется.

Автоматическими называют аппараты, в которых отработка процесса смены кадров, подфокусировка производятся механизмами с собственными приводными устройствами при подаче соответствующих команд. К ним относят диапроектор «Свитязь-авто», модификации «Протона», «Пеленг-500А», «Пеленг-500АФ», «Пеленг-700АД», «Пеленг-700ИК» и «Пеленг-800». Технические характеристики: охлаждение принудительное, световой поток от 350 до 500 лм, дистанционное управление фокусировкой и сменой кадров,; таймер, прямое и обратное движение кадров. Диапроектор «Протон» позволяет демонстрировать слайды по заданной программе, синхронизированной с фонограммой магнитофона. Диапроектор. «Диана-205» имеет пульт дистанционного управления с сенсорными контактами и механизм изменения мощности светового потока в пределах от 0 до 500 лм.

Полуавтоматическими называют аппараты, в которых отработка процессов смены кадров осуществляется механизмами при управлении или при контроле оператора (учителя). К полуавтоматическим относятся диапроекторы «Свитязь», «Свитязь-М», «Пеленг500К». Такой диапроектор имеет световой поток до 350 лм, ручной привод и принудительное охлаждение. При демонстрации диапозитивов требуется частичное затемнение помещения. Диапроектор «Свитязь-М» снабжен приставкой для демонстрации диафильмов.

Неавтоматические аппараты те, в которых учитель управляет сам всеми процессами. К этим аппаратам относятся диапроектор «Экран», различные модификации диапроектора «Свет» и др., а также графопроекторы «Лектор-2000», «Пеленг-2400» и др.

Среди традиционных и до сих пор довольно распространенных по образовательным учреждениям диапроекторов можно назвать разные модификации «Свитязя» и «Протона».

Диапроектор «Свитязь» предназначен для демонстрирования цветных и черно-белых диапозитивов, установленных в рамках 50 х 50 мм.

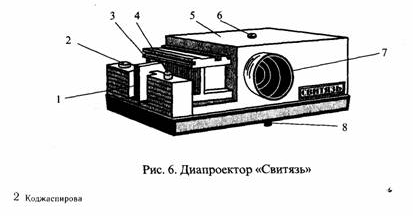

На рис. 6 приведен общий вид диапроектора, где: 1 - толкатель; 2 - кнопка для включения проекционной лампы; 3 - кассета; 4 ручка для точной наводки объектива на резкость; 5 - съемная крышка диапроектора; 7 - проекционный объектив.

Съемная крышка крепится на диапроекторе винтом 6. Диапроектор снабжен ножкой 8, при помощи которой изменяют положение изображения на экране по вертикали. Внутри корпуса смонтированы лампа накаливания галогенного типа КГМ 24-150 напряжением 24 В и мощностью 150 Вт, зеркальный отражатель, трехлинзовый конденсор с теплофильтром, проекционный объектив «Триплет» с фокусным расстоянием 78 мм и относительным отверстием 1:2,8, расположенным в объективодержателе, электродвигатель с вентилятором и трансформатором. На дне корпуса находится предохранитель типа ВП-1-2 А.

Кассета рассчитана на 36 диапозитивов, которые подаются в кадровое окно вручную толкателем. При установке диапозитива в кадровое окно передвигают толкатель вперед от себя. Для смены диапозитива необходимо полностью выдвинуть толкатель до упора на себя. При этом диапозитив возвращается из кадрового окна в кассету, а кассета перемещается вперед, тем самым подготавливая очередной диапозитив для проекции. Это позволяет ввести следующий диапозитив в кадровое окно при движении толкателя в обратном направлении. Кассету устанавливают на диапроектор при заранее вытянутом до упора толкателе. Диапозитивы укладывают в кассету эмульсионным слоем к источнику света с изображением, перевернутым на 180°.

Для смены проекционной лампы необходимо вывернуть объектив, отвернуть винт и снять крышку. Установив новую лампу в патрон и поставив объектив на место, следует поместить в кадровое окно специальную диафрагму, входящую в комплект диапроектора, затем перемещением лампы вверх или вниз добиться правильного положения изображения нити на крышке объектива, как показано на самой диафрагме. После юстировки лампы вывернуть объектив, установить крышку на место, закрепить винтом и ввернуть объектив в объективодержатель.

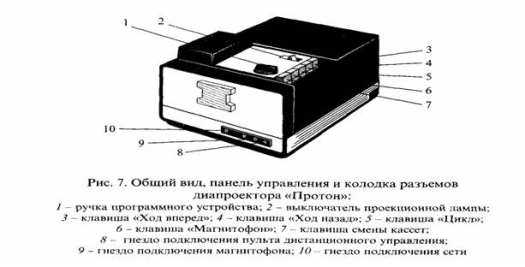

Диапроектор «Протон» (рис. 7) служит для демонстрирования диапозитивов, помещенных в рамки размером 50 х 50 мм. Емкость кассеты, расположенной в диапроекторе, 36 диапозитивов.

Этот диапроектор имеет светосильный проекционный объектив с фокусным расстоянием 75 мм и относительным отверстием 1:2,8 и 300-ваттную проекционную лампу, работающую от сети напряжения 127 или 220 В (лампа К 127-300-2 или К 220-300-2).

Осветительно-проекционная система состоит из рефлектора, проекционной лампы, трехлинзового конденсора, оптического теплофильтра и объектива.

В диапроекторе предусмотрены: реле времени, программное устройство, пульт дистанционного управления и возможность подключения магнитофона. Эти устройства позволяют осуществлять покадровый показ диапозитивов с пульта дистанционного управления; автоматический показ при одинаковом интервале времени с повторением циклов; автоматический показ диапозитивов при различных интервалах времени с повторением циклов с помощью программного устройства; автоматический выбор диапозитива.

На основании диапроектора расположены переключатель напряжения и предохранитель.

Пульт дистанционного управления имеет кнопки для смены диапозитивов в прямом и обратном направлениях и клавишу для дистанционной подфокусировки объектива.

Кратковременным нажатием клавиш «Вперед» или «Назад» производят смену диапозитивов в прямом и обратном направлениях. Если на эти клавиши нажать и не отпускать их длительное время, можно продвинуть кассету на несколько кадров без показа промежуточных диапозитивов. Аналогичным образом сменяют диапозитивы при помощи пульта дистанционного управления.

Если необходимо, чтобы диапроектор работал в режиме замкнутого цикла, т. е. при движении кассеты вперед диапозитивы проецировались на экран один за другим через одинаковый интервал времени, то надо ручкой программного устройства (реле времени) установить нужный интервал времени и нажать клавишу «Цикл». Если интервал времени показа диапозитива должен быть различным, то на кассету устанавливают специальное приспособление наборное поле с контактами. Программное устройство включают с помощью ручки 1 и нажимают клавишу «Цикл».
