Применение интегрированных АСУ для ТЭС

На нижнем уровне АСУ ТП используются:

• Контрольно-измерительные приборы, необходимые для контроля за ходом ТП на данном участке

• Исполнительные механизмы, необходимые для управления ТП на данном участке

• Преобразователи сигналов, обеспечивающие связь датчиков и исполнительных механизмов с программируемыми контроллерами (при необходимости)

• Контроллеры обеспечивают ввод, обра

ботку и вывод всех сигналов датчиков и устройств системы

• Дублированная локальная вычислительная сеть (ЛВС) 10/100 Мбит/сек – 100% «горячее» резервирование.

В системе среднего уровня АСУ ТП используются:

􀁹 Серверы оперативной (архивной) базы данных на базе персональных компьютеров или серверов в комплекте с цветными графическими мониторами, клавиатурами и промышленными манипуляторами типа "мышь"

􀁹 Дублированная локальная вычислительная сеть (ЛВС) 10/100 Мбит/сек – 100% «горячее» резервирование

􀁹 Станция инжиниринга на базе персонального компьютера в комплекте с цветным графическим монитором, клавиатурой и манипулятором типа "мышь". Обеспечивает сетевую загрузку и модификацию ПО контроллеров, а также позволяет осуществлять диагностику контроллера и его модулей в режиме on-line.

В системе верхнего уровня АСУ ТП используются :

• Станции оператора на базе персональных компьютеров в комплекте с цветными графическими мониторами, функциональными клавиатурами и манипуляторами типа "мышь"

• Дублированная локальная вычислительная сеть (ЛВС) 10/100 Мбит/сек – 100% «горячее» резервирование

• Принтеры, подключенные через принт-сервер к локальной вычислительной сети

• Клиенты Web-Контроль обеспечивают мониторинг технологического процесса, используя стандартные программные средства Internet/Intranet (Web-браузер).

Анализ состояния и тенденций развития ИАСУ показывает, что в настоящее время в области разработки функциональной части ИАСУ наблюдаются следующие процессы:

• расширение числа компонент системы путем выделения различных подсистем в качестве самостоятельных АС;

• охват автоматизированным управлением нескольких фаз жизненного цикла изделия – от управления научно-исследовательскими разработками до непосредственного управления технологическими процессами, контроля и анализа функционирования и надежности изделия в эксплуатации;

• охват автоматизацией различных иерархических уровней управления – от управления отраслью до управления технологическими операциями на рабочих местах;

• интеграция функций управления, реализуемых на различных уровнях иерархии с различными периодами управления по всем элементам технологического цикла;

• использование методов оптимизации и адаптации ИАСУ;

• использование диалогового режима для непосредственного участия человека в процессе решения задач управления и корректировки полученных результатов.

Как уже говорилось, отличительными особенностями современной ИАСУ является модульная структура, а также возможность разработки и внедрения системы по частям с последующим ее развитием и наращиванием.

ИАСУ на современном этапе характеризует:

1) функциональная полнота, обеспечивающая автоматизацию всех видов деятельности – от технической подготовки производства до реализации готовой продукции;

2) открытость и адаптивность в отношении изменения состава функций и приспособленность к изменениям параметров объекта;

3) применение большого числа вариантов алгоритмов и методов управления;

4) представление в распоряжение пользователя персональных средств;

5) высокая скорость реакции на запросы, очень малые задержки в обработке данных;

6) возможность общения пользователя с системой в активном режиме;

7) использование средств искусственного интеллекта и экспертных систем для консультирования персонала в случае принятия управленческих решений;

8) применение средств регулярного обучения пользователей;

9) децентрализация выполняемых функций по функциональному, организационному и территориальному признакам;

10) широкое применение средств управления распределенными данными и процессами обработки данных;

11) использование сетевых методов организации коммуникации разнородной вычислительной техники, обрабатывающего оборудования и промышленных контроллеров на базе стандартных процедур взаимодействия ЭВМ в сетях (сетевых протоколах).

ИАСУ будущего имеет многоуровневый многомашинный иерархический комплекс средств автоматизации.

Сложность и комплексный подход в проектировании и эксплуатации ИАСУ требует разработки новых методик расчета экономической эффективности, которые позволят устранить имеющиеся противоречия между организациями-разработчиками и пользователями.

II РАЗРАБОТКА СТРУКТУРЫ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ТЭС

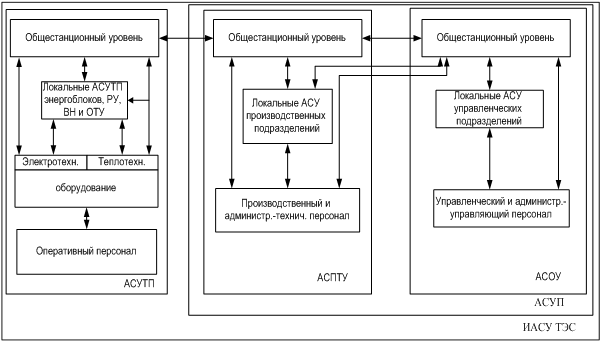

На рисунке 4 представлена структура автоматизированной системы управления ТЭС.

Рисунок 4 – структура ИАСУ ТЭС

АСУ ТЭС представляет собой интеллектуальную систему управления сложными непрерывными технологическими, организационно-экономическими и производственно-техническими процессами на ТЭС.

Вновь создаваемая АСУ 'ГЭС должна проектироваться в виде интегрированной системы управления.

ИАСУ ТЭС — человеко-машинная многоуровневая иерархическая функционально и территориально распределенная открытая совокупность взаимоувязанных автоматизированных систем управления, объединяемые в единую систему межсистемными и локальными связями в соответствии с технологической структурой ТЭС и содержанием и иерархией задач управления ТЭС.

В ИАСУ ТЭС обеспечивается координированное управление:

• электрическими и тепломеханическими технологическими процессами на агрегатном, блочном и общестанционном уровнях управления ТЭС;

• взаимодействием общестанционного уровня управления ТЭС с уровнями управления энергосистемы и теплосети,

• процессами организационно-экономического и производственно-технического управления различными взаимодействующими структурными подразделениями ТЭС;

• технологическими процессами ТЭС и процессами производственно-технического управления структурными производственными подразделениями ТЭС.

Функциональная типовая структура ИАСУ ТЭС отображает в обобщенном виде функциональные связи между различными иерархическими уровнями управления.

Функциональными связями определяются направления основных информационных потоков, необходимых для выполнения типовых управляющих и информационных функций АСУ. Объем и интенсивность информационного обмена между компонентами ИАСУ ТЭС устанавливаются в рамках конкретного технического задания на АСУТП и АСУП, разрабатываемого заказчиком применительно к особенностям станции с учетом этапности внедрения компонентов ИАСУ и ее открытости.

Согласно функциональной типовой структуре ИАСУ ТЭС содержит два основных уровня управления:

• общестанционный уровень;

• уровень локальных АСУ:

• АСУТП энергоблоков, общестанционных технологических установок, РУ высокого напряжения;
