Применение интегрированных АСУ для ТЭС
Своевременность интегрированных процессов обусловлена такими факторами:
1) повышение производительности возможно на основе объективной картины всего технологического процесса;
2) существующие барьеры между управленческим и технологическим уровнями не дают возможность провести анализ деятельности предприятия в целом;
3) современный рынок систем автоматизации позволяет осуществить ком
плексную интеграцию, т.е. создать интегрированную АСУ (ИАСУ).
ИАСУ – человеко-машинная многоуровневая иерархическая территориально и фу0нкционально распределённая совокупность взаимосвязанных систем управления, объединённых в единую систему локальными и внешними связями для достижения единой цели.
Управление технологическими процессами и управление финансово-хозяйственной деятельностью (бизнес-процессы) должны строиться в рамках единой системы на основе единого информационного пространства. Только такая единая система позволяет поддерживать интегрированную модель промышленного предприятия и на основе этой модели строить управление в соответствии с главным критерием - рентабельностью производства.
Единое информационное пространство подразумевает оперативный доступ (при наличии, разумеется, соответствующих прав доступа) с любого рабочего места ко всем видам данных, возникающих и накапливаемых в системе. Информация, порождаемая в любой точке предприятия, тут же становится доступной всем заинтересованным службам и отделам. Например, сведения по состоянию технологических установок, их загрузке, параметрам и объему исходной и конечной продукции, поступающие непосредственно с контрольно-измерительной аппаратуры, могут быть сразу же обработаны как на уровне диспетчера цеха, так и экономической или производственно-технической службами завода. Приказы и распоряжения руководства предприятия, решения и выводы специалистов доставляются средствами электронной почты до всех адресатов (с подтверждением приема). Становится возможной групповая работа специалистов одного или нескольких отделов над общими проектами или документами на их рабочих местах.
Создание единого информационного пространства позволяет по-новому поставить вопрос о накоплении и дальнейшем использовании для исследования, диагностики и прогнозирования массивов первичных технологических данных. "Тонкая структура" этих данных при ее должной обработке может дать много дополнительной информации об особенностях работы оборудования и технологических процессах, но она обычно теряется на уровне диспетчерского управления после интегрирования и агрегирования. Наличие вертикальных информационных каналов для данных реального времени между технологическими агрегатами и верхними уровнями системы управления дает возможность проведения различных специальных измерений и экспериментов без непосредственного доступа к опасным или труднодоступным объектам, возможность использования современной, быстро развивающейся технологии оперативной аналитической обработки данных - OLAP.
Актуальность создания интегрированных систем управления (ИСУ) базируется на значительном экономическом эффекте от их внедрения. При проектировании подобных систем необходимо учитывать проблемы, возникающие при объединении ERP-систем и АСУ ТП. Построение ИСУ на основе программных и технических средств ведущих производителей позволяет решить большинство технических проблем и оптимизировать производственные процессы за счет информации, накопленной в единой базе данных.
На уровне бизнес-процессов необходима только интегрированная информация о технологических процессах. В частности, данные типа «нарастающим итогом», средних значений за определенные промежутки времени, общее количество произведенных продуктов и т.д. Очевидно, что подобные данные должны поступать в систему гораздо реже, чем данные реального времени от технологических процессов. Из-за несогласованности природы и назначения данных верхнего (АСУП) и нижнего (АСУ ТП) уровней управления между ними необходим промежуточный интегрирующий слой, который мог бы служить мостом между столь разнородными потоками данных.
Этот же мост мог бы стать средством горизонтальной интеграции упомянутых разнородных систем автоматизации нижнего уровня. Кроме того, на современном предприятии необходима информационная система, способная обеспечить главным специалистам и среднему инженерному звену, участвующему в управлении производством, доступ к архивным данным. Наделенная такими возможностями система позволила бы исследовать и сопоставлять ход технологических процессов и энергозатраты на разных установках с целью анализа состояния объектов и оптимизации производства.

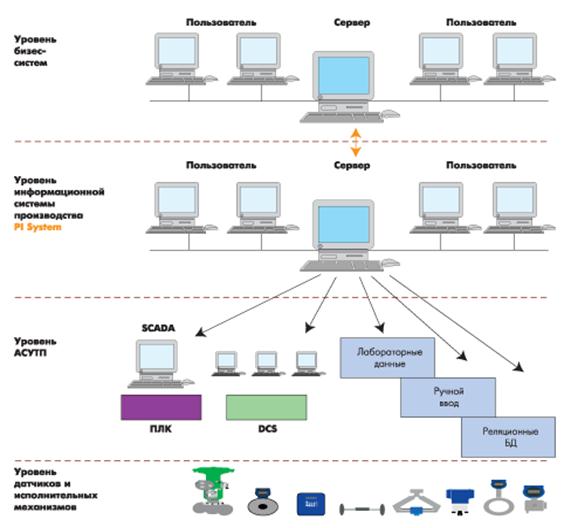

На рисунке 2 приведена обобщенная схема ИСУ предприятием.
Рисунок 2 – Обобщённая схема ИАСУ предприятием
Графическое отображение укрупненной схемы модели функционирования интегрированной системы предприятия приведено на рисунке 3. Средним овалом схемы условно представлена та часть системы, в которой происходит наиболее интенсивный обмен информацией между другими подсистемами интегрированной системы предприятия. Анализ существующих разработок АСУ показывает, что, несмотря на функциональную значимость, данная часть интегрированной системы в большинстве случаев автоматизирована недостаточно. В общем случае обмен данными между бизнес-системами и АСУ ТП осуществляется по вертикали во встречных направлениях. В силу этого можно говорить о нисходящем и восходящем потоках данных.
Рисунок 3 – Укрупнённая схема модели функционирования интегрированной системы предприятия
Нисходящий поток — на нижний технологический уровень передаются производственные задания, графики работы и ремонтов, технологические регламенты, спецификации на качество вырабатываемых продуктов и др.
Восходящий поток формируется производственной информацией, поступающей с технологических участков, установок и цехов. Данные восходящего потока обеспечивают менеджеров верхнего уровня сведениями о количественных и качественных показателях переработанного сырья и продуктах переработки, технологических режимах и их нарушениях, состоянии технологического оборудования, потреблении реагентов и энергоносителей, затратах труда и др.
Даже краткий перечень информации, формирующей встречные потоки, характеризует сложность автоматизации обменных процессов. В то же время многие предприятия, специалисты информационных подразделений которых имеют мощный творческий потенциал, в целях сокращения временных и финансовых затрат, пытаются собственными силами решать частные задачи интеграции функционально неоднородных систем. В большинстве случаев такой подход позволяет добиться временного успеха, но в стратегическом смысле подобные решения необоснованны.
Во-первых, в этом случае крайне затруднительна техническая поддержка и развитие «самодельных» систем в силу низкой системной проработки принимаемых решений. Динамичное производство постоянно выдвигает новые задачи, требующие развития программного обеспечения. Во-вторых, кадровые перемещения разработчиков ПО и отсутствие формализованных описаний проведенных разработок ставят предприятие в тяжелейшее и иногда безвыходное положение. При этом необходимо отметить, что, несмотря на кажущуюся простоту, «средний» уровень системы управления не менее важен и сложен, чем ERP- или SCADA-системы.
