Применение интегрированных АСУ для ТЭС

В состав объектов управления помимо основного технологического оборудования входят механизмы собственных нужд, запорная и регулирующая арматура, сборки питания, коммутации и защиты для электроприводов - механизмов различного типа и арматуры, источники информации.

Автономные системы управления, поставляемые совместно с основным технологическим оборудованием и являющиеся объектом управления л

окальных АСУТП, должны отвечать специальным требованиям, выполнение которых обеспечивает возможность совместимости этих систем с АСУТП.

Локальные АСУТП создаются и эксплуатируются как неотъемлемая часть соответствующих технологических установок.

Иерархией локальной АСУТП предусматривается наличие у нее нескольких уровней управления: применительно к АСУ ГП энергоблока, например, общеблочного, агрегатного, функционально-группового и для каждого привода в отдельности.

ПТК, используемый в составе локальной АСУТП, обеспечивает все проектные эксплуатационные режимы работы автоматизируемого оборудования с возможностью реализации функций АСУТП согласно типовым требованиям к конкретной локальной АСУТП.

АСУП ТЭС в составе ИАСУ ТЭС — человеко-машинная многоуровневая иерархическая функционально и территориально распределенная открытая система.

С помощью АСУП достигаются:

• совершенствование управления производством электрической и тепловой энергии;

• повышение эффективности производства;

• оптимизация организационно-экономической и производственно-технической деятельности отдельных исполнителей и малых рабочих групп, образуемых эксплуатационным персоналом внутри производственных и управленческих структурных подразделении ТЭС, и эксплуатационного персонала, решающего задачи общестанционного характера.

В пользование каждой рабочей группе предоставляются автоматизированные рабочие места (АРМ), число которых внутри каждого структурного подразделения ТЭС определяется характером задач, решаемых этим подразделением, и функциями, в выполнении которых оно участвует.

Персонал структурною подразделения и ПТК, реализующий отдельные АРМ и функциональные связи между ними, образуют АСУ подразделения.

При наличии технико-экономической целесообразности ПТК АСУП ТЭС может быть использован для выполнения в ограниченном объеме функций АСУТП ТЭС реального времени: оперативного управления и контроля составляющими общестанционных технологических комплексов оборудования ТЭС в случае их расположения на одной территории с объектами управления АСУП.

Кроме того, ограниченный объем информации по результатам выполнения АСУТП функций оперативного контроля и сигнализации может передаваться в АРМ административно-технического и эксплуатационного персонала производственных подразделений ТЭС.

АСУП ТЭС на обоих основных уровнях управлении — общестанционном и уровне локальных АСУ структурных подразделений — выполняет управляющие, информационные и вспомогательные функции.

SCADA– это разработанные и успешно эксплуатируемые АСУ ТП на лучших предприятиях по переработке нефти и газа, в энергетике, химической промышленности и многих других отраслях производства.

SCADA обеспечивает выполнение информационных и управляющих функций АСУ ТП, таких как:

• Контроль технологических параметров

• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ

• Управление регуляторами и дискретными исполнительными механизмами непосредственно с персонального компьютера

• Выполнение функций автоматического регулирования и дистанционного управления.

• Блокировки и защиты

• Контроль и регистрация срабатывания блокировок и защит

• Ручной ввод данных

• Архивирование предыстории параметров

• Формирование и выдача данных персоналу

• Формирование и печать печатных документов

• Выполнение вычислительных задач

• Самодиагностика технических и программных средств

• Оперативная настройка

• Конфигурация программного обеспечения

• Передача данных в другие системы

• Прием данных из других систем.

Назначение Генератора динамики – это создание объектно-ориентированного графического интерфейса Пользователя и генерация отчетов.

Объекты Генератора динамики:

• Мнемосхемы (графические примитивы, виртуальные приборы, тренды, анимация и другие объекты)

• Рабочие столы

• Переходы

• Библиотеки изображений и шаблонов.

Язык сценариев (на базе VBScript) предоставляет Пользователю новые возможности разработки графического интерфейса:

• Автоматизация работы операторов:

􀂉 Автоматический (по условию) вызов мнемосхем

􀂉 Выдача советов оператору

􀂉 Контроль выполнения советов и подсказок

• Создание интеллектуальных тренажеров и обучающих проектов

• Анимация графических объектов мнемосхем.

Генератор базы данных – это программное средство для конфигурирования системы, создания и верификации БД реального времени.

Конфигурирование системы включает определение характеристик следующих объектов:

• Переменных АСУ ТП

• УСО и каналов связи

• Абонентов и адаптеров

• Принтеров и отчетов.

Генератор базы данных позволяет настроить параметры для:

• Резервирования

• Администрирования доступа

• Коррекции системного времени.

• Объединения и обработки переменных базы данных (БД), сгруппированных в соответствие со структурой технологического процесса. Объединение переменных в группу осуществляется на основе заданной системы классификации и кодирования.

III АНАЛИЗ И ВЫБОР СОВРЕМЕННЫХ СРЕДСТВ КОНТРОЛЯ И ОБРАБОТКИ ИНФОРМАЦИИ. РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ СИСТЕМЫ КОНТРОЛЯ ЗА ПАРАМЕТРАМИ. СИНТЕЗ РЕГУЛЯТОРОВ

На рисунках 5 и 6 представлены соответственно функциональная и структурная схемы регулирования давления воды в питательных трактах. Основные характерные особенности пуска неблочных паровых теплофикационных установок вытекают из схемы паропроводов электростанции с поперечными связями. Поскольку от парового коллектора станции питаются другие турбины, перед пуском конкретной турбины для нее имеется пар номинальных параметров. Поэтому главной особенностью пуска неблочных паровых теплофикационных установок является использование пара номинальных параметров.

Деаэраторы на неблочных ТЭС относятся к общественному хозяйству. Подача деаэрируемой воды и греющего пара в деаэратор производится из коллекторов конденсата и греющего пара, к которым присоединены другие турбины данной ТЭЦ.

Рисунок 6 – функциональная схема

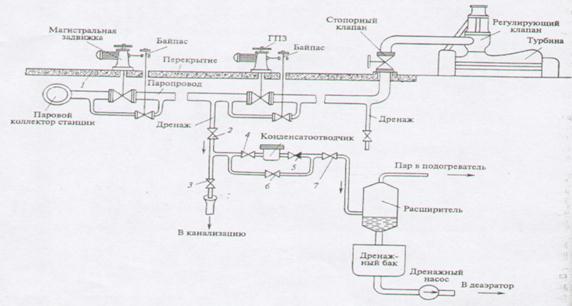

На рисунке 6 показана схема паропровода от парового коллектора электростанции до стопорного клапана турбины. Непосредственно у парового коллектора на перекрытии 1 установлена магистральная задвижка, а непосредственно у стопорного клапана турбины главная паровая задвижка (ГПЗ).

Прогрев паропровода производится по участкам: сначала прогревается участок от парового коллектора до ГПЗ, а затем - от ГПЗ до стопорного клапана. Для прогрева паропровода паром с постепенно повышающимися параметрами, отвода конденсата, образующегося при подаче пара в холодный паропровод, его снабжают дренажами – трубопроводами малого диаметра, соединяющими главный паропровод с устройствами, в которых поддерживается меньшее давление (в частности, это может быть просто атмосфера). Дренажи ввариваются в самые низкие точки паропровода для свободного стока конденсата, а сам паропровод должен иметь небольшой уклон в сторону дренажа.
