Обеззараживание воды

Установка типа ОВ-АКХ-1 (рис. 14.10) предназначена для обеззараживания воды бактерицидными лучами на централизованных водопроводах средней производительности. Установка состоит из двух основных частей: технологической и электрической. В первую входят секции установки, включающие в себя ряд (от двух до пяти) последовательно соединенных камер. Вторая — состоит из шкафа управления и ящика сигнализ

ации. Каждая камера представляет собой литую конструкцию цилиндрической формы с шестью внутренними радиальными перегородками, обеспечивающими интенсивное перемешивание воды во время облучения. В центральной части каждой камеры в кварцевом цилиндрическом чехле размещена ртутно-кварцевая лампа типа ПРК-7. Производительность установки в зависимости от числа камер составляет от 30 до 150 м3/ч. Обеззараживаемая вода поступает через входной патрубок через последовательно расположенные камеры. Ее конструктивным аналогом является установка системы «Видеко» (рис. 14.10,6).

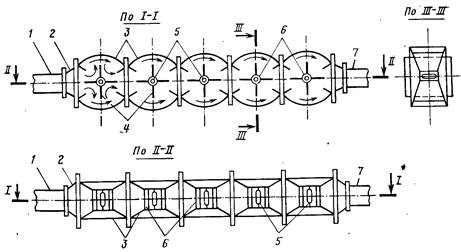

Рис. 14.10. Бактерицидная установка ОВ-АКХ-1.

1, 7 — входной и выходной патрубки; 2 — переходные патрубки; 3— бактерицидные камеры; 4 — струенаправляющие перегородки; 5 — ультрафиолетовые излучатели; 6 — кварцевые чехлы

Напорная установка ОВ-1П-РКС состоит из камеры, оборудованной спиралью и одной лампой РКС-2,5, помещенной в кварцевом чехле.

Установка ОВ-1П-РКС состоит из ряда цилиндрических последовательно соединенных типовых камер.

Безнапорная установка ОВ-ЗП-РКС (рис. 14.11) рассчитана на расход 3000 м/ч и более. Она размещается в канале в виде рам-кассет, на которых закреплены блоки с лампами РКС-2,5. В кассеты монтируются несколько ламп, защищенных кварцевыми цилиндрическими чехлами. Чтобы обеспечить турбулентный режим потока воды и хорошее перемешивание в канале во время облучения, лампы располагают в шахматном порядке. При таком размещении ламп обеспечивается высокий коэффициент использования бактерицидного потока. Канал, оборудованный кассетами, сверху перекрыт съемными крышками. Рядом с каналом располагается пульт управления с пусковой аппаратурой к лампам.

Рис. 14.11. Бактерицидная установка ОВ-ЗП-РКС.

1 — металлическая рама с кронштейнами; 2 — блоки с бактерицидными лампами РКС-2,5; 3 — металлические пластины; 4 — трубопровод напорной воды для отмывки чехлов; 5 — промывные сопла; 6 — канал подачи обрабатываемой воды

Опыт эксплуатации установок для обеззараживания воды бактерицидными лучами показывает, что этот метод обеспечивает надежную дезинфекцию воды. Эксплуатационные расходы на обеззараживание воды облучением не превышают эксплуатационных затрат на хлорирование, а на водопроводах, использующих в качестве источников водоснабжения подземные, родниковые или подрусловые воды, обеззараживание воды облучением дешевле в 2—3 раза по сравнению со стоимостью обеззараживания воды путем хлорирования.

Расход электрической энергии на обеззараживание воды и» подземных источников водоснабжения облучением не превышает 10 . 15 Вт-ч/м3. Расход электрической энергии на облучение воды из открытых источников водоснабжения, прошедший обработку на водоочистных сооружениях, составляет до 30 Вт-ч/м3.

Недостатком рассматриваемого метода обеззараживания является отсутствие оперативного способа контроля за эффектом обеззараживания (в отличие от хлорирования — по остаточному хлору). Кроме того, метод облучения непригоден для обеззараживания мутных вод.

ЛИТЕРАТУРА

1. Алексеев Л.С., Гладков В.А. Улучшение качества мягких вод. М., Стройиздат, 1994 г.

2. Алферова Л.А., Нечаев А.П. Замкнутые системы водного хозяйства промышленных предприятий, комплексов и районов. М., 1984.

3. Аюкаев Р.И., Мельцер В.3. Производство и применение фильтрующих материалов для очистки воды. Л., 1985.

4. Вейцер Ю.М., Мииц Д.М. Высокомолекулярные флокулянты в процессах очистки воды. М., 1984.

5. Егоров А.И. Гидравлика напорных трубчатых систем в водопроводных очистных сооружениях. М., 1984.

6. Журба М.Г. Очистки воды на зернистых фильтрах. Львов, 1980.
