Конструктивное усовершенствование шасси самолета Ту-154 на основе анализа эксплуатации

Движение жидкости при переливе показано на рис.1…

При прямом ходе клапан 4 давлением жидкости прижимается к диафрагме 3. При этом дросселирование жидкости в газовую полость осуществляется отверстием 5, так как его площадь значительно меньше площади отверстий в диафрагме 3, клапане 7 и площади кольцевого зазора между клапаном и диафрагмой, 7 и 3.

При обратном ходе, так как усилие затяжки

пружины составляет 2÷3 веса клапана 7, что соответствует перепаду давления срабатывания клапана ≈0,04 атм (перепады давлений на клапане при обратном ходе составляют 200÷300 атм), клапан 7 прижимается к диафрагме.

При этом дросселирование жидкости осуществляется только через отверстие в днище 8.

Устройство для перетока жидкости в пневмогидравлическом амортизаторе шасси, содержит корпус с центральным отверстием, и размещенный в нем плавающий клапан обратного торможения с центральным отверстием, от установленного в стандартном устройстве, отличается тем, что, с целью уменьшения веса амортизатора путем изменения внутренних габаритов устройства для обеспечения необходимого времени заполнения гидравлической камеры амортизатора при минимальной высоте столба жидкости, оно снабжено диафрагмой с центральным отверстием, клапаном торможения прямого хода с центральными и боковыми отверстиями, размещенными в полости, образованной диафрагмой и корпусом устройства. А также гайкой, завинченной в верхней части устройства, и распорной втулкой для контровки диафрагмы. При этом плавающий клапан обратного торможения выполнен в виде усеченного конуса с днищем в узкой части и фланцем в широкой и поджат пружиной к гайке, контрящей через распорную втулку диафрагму. Причем внешний диаметр клапана торможения прямого хода больше диаметра центрального отверстия корпуса, а каналы торможения прямого и обратного ходов размещены с радиальным зазором относительно корпуса и распорной втулки.

1.3.6 Разработка сигнализатора давления для авиационных пневматиков

В существующей конструкции самолета Ту-154 не предусмотрено никакого устройства для измерения давления в пневматике. При обслуживании самолета по всем периодическим формам и по оперативной форме "Б" предусматривается замер давления в пневматиках колес и подкачка их воздухом или азотом в случае необходимости. Для замера давления используется ручной переносной манометр нажимного принципа действия. Его использования в технической эксплуатации имеет следующие недостатки:

- невысокая точность измерений, возможность считывания со шкалы манометра ложных показаний в случае установки его на ниппель с большим перекосом;

- наличие лишних операций при зарядке воздухом пневматиков: необходимо сначала замерить давление в пневматике, затем подзарядить его, после чего вновь произвести замер.

Предлагаемое устройство будет лишено этих недостатков, так как оно жестко закреплено на барабане колеса и его показания зависят только от величины давления зарядки пневматика. Кроме того, это устройство позволяет визуально контролировать давление зарядки пневматика в любой момент времени без использования дополнительных приспособлений, в том числе и подкачки колес, что позволяет избежать перезарядки или недозарядки пневматиков.

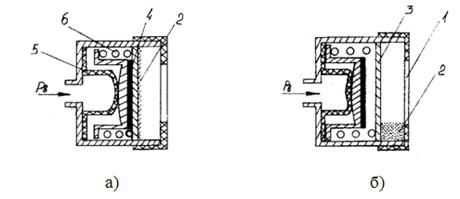

Данный сигнализатор разработан японской фирмой "Nissan motors". Состоит из корпуса, диафрагмы, магнита и яркой металлической пластины. Пластина прикрыта прозрачным колпачком – окошечком. Между ним и пластиной насыпан металлический порошок серого цвета. Схема работы сигнализатора давления показана на рисунке:

а) – давление в пневматике колеса нормальное. Через колпачок 1 виден серый металлический порошок 2, показывающий индикаторную пластину 3. Порошок притягивается магнитом 4, который прижат к пластине 3 диафрагмой 5;

б) – давление в камере понижено. Пружина 6 оттянула магнит 4, порошок 2 осыпался, и стала видна яркая металлическая пластина 3.

Данный сигнализатор давления необходимо устанавливать в вертикальной плоскости.

1.3.6.1 Проверочный расчет индикатора давления воздуха

Исходные данные:

Давление воздуха в пневматике P=0,95±0,5 МПа.

Рабочий ход поршня с магнитом L=0,005 м.

Диаметр поршня d=0,005 м.

Сила, действующая на поршень от давления зарядки пневматика:

где P – давление воздуха в пневматике;

F – площадь поршня,

Определим усилие на поршень при максимальной РBmax и минимальной РВmin зарядке пневматика:

При усилии РBmax=19,62 Н поршень находится в крайнем правом положении на упоре. При усилии РВmin=17,66 Н он сдвинут влево на 0,005 м и уравновешен усилием пружины, с одной стороны, и усилием воздуха с другой.

Коэффициент жесткости пружины необходимой для нормальной работы приспособления:

1.3.7 Конструктивное усовершенствование замка убранного положения основной опоры шасси

Установленный замок убранного положения основной опоры шасси на самолете Ту-154 имеет корпус, запорный крюк с хвостовиком и пружиной, установленный на поворотной оси и взаимодействующий с петлей шасси и защелкой, установленной на поворотной оси, параллельной оси запорного крюка, и взаимодействующий с силовым управляющим цилиндром. Это замковое устройство имеет большие габариты и вес, что приводит к увеличению размеров и веса Ту-154. Также при долговременной эксплуатации наблюдается ненадежная фиксация стойки в убранном положении.

Целью усовершенствования является повышение надежности работы и снижение веса замкового устройства.

Для достижения этой цели в замковом устройстве, содержащем запорный крюк с хвостовиком и пружиной, установленный на поворотной оси и взаимодействующий с петлей шасси и защелкой, установленной на поворотной оси, параллельной оси запорного крюка, и взаимодействующий с силовым управляющим цилиндром, при этом один конец пружины закреплен на хвостовике запорного крюка, а другой конец пружины соединен с защелкой, продольная ось пружины расположена между петлей шасси и поворотной осью запорного крюка при закрытом замковом устройстве.

Предлагаемое замковое устройство состоит из корпуса 1, в котором на оси 2 размещен с возможностью поворота запорный крюк 3 и на оси 4 – приводная защелка 5. Хвостовик 6 запорного крюка 3 имеет кронштейн 7 с зацепом 8, на котором закреплен один конец пружины 9 растяжения, а другой ее конец закреплен на приводной защелке 5, прижимающей защелку к упору 10 на запорном крюке 3 в закрытом положении устройства. На корпусе 1 установлен управляющий силовой цилиндр 11, шток 12 которого взаимодействует с роликом 13, установленным на приводной защелке 5, и подпружинен с помощью пружины 14. Силовой гидравлический цилиндр 11 имеет штуцер 15 для подсоединения линии "открытие замка" и штуцер 16 для подсоединения линии "закрытие замка". В корпусе 1 установлен упор 17 для запорного крюка 3 в открытом положении замкового устройства. Корпус 1 замкового устройства закреплен на каркасе 18 летательного аппарата, петля 19 установлена на опоре шасси. Отличается тем, что продольная ось расположена между осью петли шасси и поворотной осью запорного крюка при закрытом замковом устройстве.
