Автоматический литейный конвейер

= 0,95*0,96*0,96*0,98=0,85 ,

Рассчитываем мощность необходимую на валу двигателя:

, (2.2)

, (кВт)

Выбираем асинхронный двигатель марки RA132MB6 с характеристиками:

- мощность двигател

я N = 5,2 кВт.

- обороты двигателя n = 820 об/мин.

- момент инерции на валу J = 0.0434 .

Возможное передаточное число двигателя:

, (2.3)

,

Принимаем передаточное число расчетного редуктора в пределах 7,1…50 (= 22 ) , ременной передачи в пределах от 3…8 (=4),

, (2.4)

,

Передаточное число «реального» редуктора:

, (2.5)

,

Передаточное число тихоходного вала:

, (2.6)

= 0,88*4,58=4,05.

Передаточное число быстроходного вала:

, (2.7)

,

3 Расчет редуктора

3.1 Основные характеристики механизмов привода

3.1.1 Расчет частоты вращения валов частота вращения ротора

двигателя:

, (об/мин) (3.1)

- частота вращения входного вала редуктора:

, (3.2)

, (об/мин)

- частота вращения быстроходного вала:

, (3.3)

, (об/мин)

- частота вращения тихоходного вала:

, (3.4)

,(об/мин)

3.1.2 Определяем мощность на каждом валу мощность на валу

двигателя:

, (3.5)

, (кВт)

- мощность на входном валу редуктора:

, (3.6)

, (кВт)

- мощность на быстроходном валу редуктора:

, (3.7)

, (кВт)

- мощность на тихоходном валу редуктора:

, (3.8)

, (кВт)

3.1.3 Определяем крутящий момент на валах системы момент на валу

двигателя

, (3.9)

, (Н*м)

- момент на входном валу редуктора:

, (3.10)

, (Н*м)

- момент на быстроходном валу редуктора:

, (3.11)

, (Н*м)

- момент на тихоходном валу редуктора:

, (3.12)

, (Н*м)

3.2 Подбор редуктора

По рассчитанным данным подбираем редуктор марки 1Ц2У-250-22-11У1.

Редуктор зубчатый цилиндрический двухступенчатый узкий горизонтальный общемашиностроительного назначения предназначен для увеличения крутящих моментов и уменьшения частоты вращения. Условия применения редукторов - нагрузка постоянная и переменная, одного направления и реверсивная, работа постоянная или с периодическими остановками, вращение валов в любую сторону, частота вращения входного вала не более 1800 об/мин; внешняя среда - атмосфера типов I, II, при запыленности воздуха не более 10 мг/куб.м. Для двухконцевого исполнения валов номинальная радиальная нагрузка на каждый из валов должна быть уменьшена на 50%. Климатические исполнения У1, У2, У3, Т1, Т2, Т3, УХЛ4, О4 по ГОСТ 15150. Конусность быстроходного и тихоходного валов 1:10. При комплектации конусными валами в состав поставки входят шайбы и гайки для крепления полумуфт.

Редуктор имеет следующие характеристики:

- Межосевое расстояние - 410 мм.

- Непрерывный режим работы (Н) ПВ=100% - Номинальный крутящий момент на выходном валу при работе в повторно-кратковрем. режимах- 5000 Н*м.

- КПД 97%.

- Масса - 310 кг.

- Параметры быстроходного конического вала (1:10) (DxL) 40х82.

- Параметры тихоходного конического вала (1:10) (DxL) 90х130.

- Параметры зубчатой полумуфты m=4/z=56.

4 Расчет ременной передачи

4.1 Расчет ременной передачи

В настоящее время в машиностроение получили наибольшее распространение передачи клиновыми (нормального и узкого сечения) и поликлиновыми ремнями. Скорость клиновых ремней не должна превышать 25-30 м/с, а поликлиновых ремней 40 м/с. При одинаковых габаритных размерах передачи узкими клиновыми ремнями в 1,5 – 2 раза выше по тяговой способности, чем передача клиновыми ремнями нормального сечения.

Согласно ГОСТ 1284.3-80 расчет клиновых ремней сводится к подбору типа и числа ремней. Основным расчетам ремней считается расчет по тяговой способности.

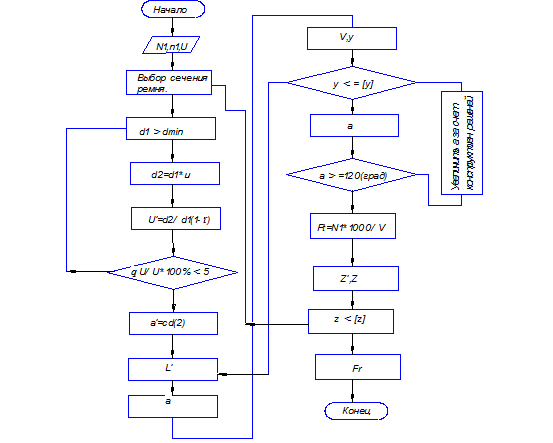

Расчет ременной передачи ведем по алгоритму приведенному на рисунке 3

Рисунок 3 Схема алгоритма расчета клиноременных передач

Расчеты производим на ЭВМ.

Полученные данные:

- Выбираем нормальный тип ремня. (Б)

- Мощность на ведущем валу N = 5.19.

- Частота вращения ведущего вала n = 820 об/мин.

- Передаточное число ременной передачи U = 4.

- Диаметр малого шкива d1 = 125 мм.

- Высота сечения ремня h = 10.5 мм.

- Диаметр большого шкива d2 = 500 мм.

- Длина ремня L = 2650 мм.

- Межосевое расстояние А = 1016 мм.

- Скорость ремня V= 5.23 м/с.

- Угол обхвата малого шкива а = 158 град.

- Число ремней клиновых Z = 5.
