Автоматическая система управления процессом передвижения пассажирского лифта

Определим точки линейного участка характеристики регулятора положения из выражения:

,

где - коэффициент усиления регулятора положения.

Решая систему уравнений

="images/referats/3947/image128.png">

,где n = 4, находим точку пересечения, где линейная характеристика регулятора переходит в плавное возрастание

Таблица 3- Характеристика

Рассмотрим отработку задания на передвижение на расстояние пятого этажа в одномассовой механической системе. С учётом расстояния между этажами равным 3 метра, задание составит 15000. Полученные переходные характеристики представлены на рисунке 11.

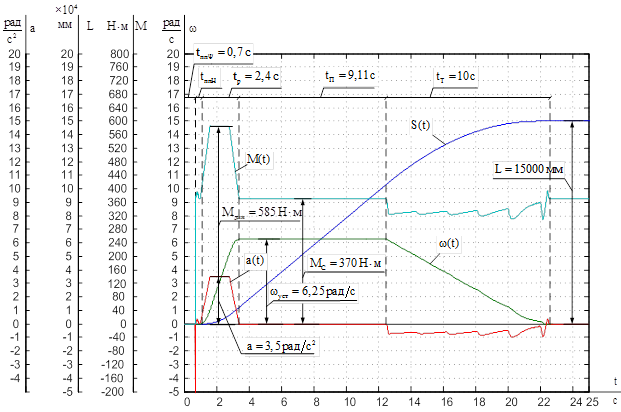

Рисунок 11 - Переходные характиристики нелинейной системы СЭП , , ,

Затягивание скорости торможения вызвано работой параболического регулятора а также коррекцией интегрального насыщения в используемых нелинейных регуляторах. Переходный процесс по положению проходит без перерегулирования и статическая ошибка равна нулю.

3.3 Компьютерное моделирование алгоритмов управления. Графическое представление результатов моделирования

Для моделирования алгоритмов управления воспользуемся расширением MATLAB Simulink Stateflow. Данный пакет представляет собой графическую среду проектирования и моделирования схем с логическими переходами.

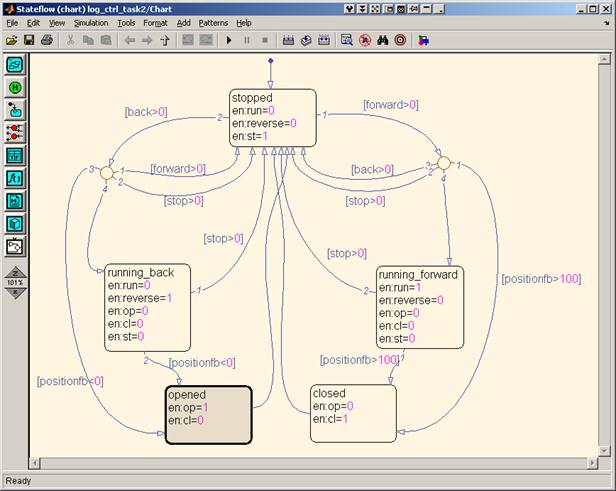

Рисунок 12 – Диалоговое окно приложения Statflow и модель алгоритма управления

Представленная модель работы системы позволяет управлять движением вниз(running_back), вверх(running_forward). При достижении заданного уровня отдавать сигнал открытия дверей(op). При начале движения производят закрытие дверей (cl).

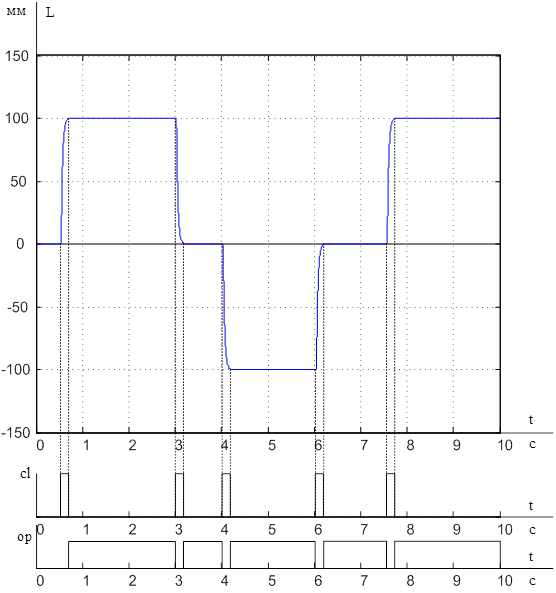

Рисунок 13 – Графическое представление работы системы управления

На рисунке 13 представлены результаты моделирования работы системы управления.

Разработанная система управления не осуществляет в полной мере все необходимы функции управления для передвижения пассажирским лифтом. В магистерской диссертации планируется продолжить работу над созданием системы управления, которая бы полностью могла управлять передвижением, включая все виды защит и переключение на пониженную скорость при срабатывании датчика остановки.

Заключение

В представленном курсовом проекте была спроектирована автоматизированная система управления передвижения пассажирского лифта.

Целью работы было получение начальных навыков проектирования автоматизированных систем управления электроприводов.

Разрабатываемая система управления позволит модернизировать устаревшие системы управления пассажирских лифтов и использовать данную систему во вновь строящихся зданиях. Также данная система построена на микропроцессорной системе управления, позволяющей значительно улучшить качество управления.

Система управления лифтовой лебёдки реализована на базе безредукторного асинхронного двигателя ЧРАД200S8 с векторным управлением.

В ходе выполнения работы были выбраны аппаратные средства на среднем и нижнем уровне управления. Произведёт выбор программного обеспечения для программирования логического контроллера и преобразователя частоты.

Литература

1. Антропов А.А., Гарганеев А.Г., Каракулов А.С., Ланграф С.В., Нечаев М.А. Опыт разработки преобразователя частоты для асинхронного электропривода общепромышленного применения//Электротехника. № 9. 2005. С.23-26

2. Башарин А.В., Новиков В.А., Соколовский Г.Г. Управление электроприводами: Учебное пособие для вузов. – Л.: Энергоиздат. Ленингр. отд-ние, 1982. – 392 с.

3. Белов М.П. Автоматизированный электропривод типовых производственных механизмов и технологических комплексов: Учебник для вузов – М.: Академия, 2004. – 576 с.

4. Бесекерский В.А., Попов Е.В. Теория систем автоматического управления. Изд. 4-е, перераб. и доп. – СПб, Изд-во «Профессия», 2004. – 752с.

5. Ключев В.И. Теория электропривода: Учеб. для вузов. – 2-е изд.перераб.и доп. – М.: Энергоатомиздат, 2001. – 704 с.

6. Ковач К.П., Рац И. Переходные процессы в машинах переменного тока/ Пер. с нем. М. Л.: Госэнергоиздат, 1963. 735 с.

7. Копылов И.П. Математическое моделирование электрических машин. – М.: Высшая школа, 2001. – 274 с.

8. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование автоматизированных электроприводов. Часть 1. – Введение в технику регулирования линейных систем. Часть 2. – Оптимизация контура регулирования: Учебное пособие. – Томск: Изд. ТПУ, 2000. -144.

9. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование автоматизированных электроприводов. Часть 6. – Механическая система электропривода постоянного тока: Учебное пособие. – Томск: Изд. ТПУ, 2004. -144с.

10. Чернышев А.Ю., Ланграф С.В., Чернышев И.А. Исследование систем скалярного частотного управления асинхронным двигателем: методические указания к выполнению лабораторных и практических работ по курсу "Электропривод переменного тока" для студентов специальности 180400. Томский политехнический университет. — Томск : Изд-во ТПУ, 2002. – 23 с.

11. Энергосберегающий асинхронный электропривод: Учеб. пособие для студ.высш. учеб. заведений / И.Я. Браславский, З.Ш. Ишматов, В.Н. Поляков; под ред. И.Я. Браславского.– М.: Издательский центр «Академия», 2004. – 256с.
