2. Светофор, находится в разных междупутьях с предельным столбиком. ограничивающим длину пути ограждаемого светофором. В этом случае светофор располагается в створе с изостыком, т.е. на расстоянии 3,5м от предельного столбика в сторону пути. Таким способом установлены светофоры: Ч1а, Нм3, м3, м10, м12, м4,м5, НI, Н2.

3. Светофор устанавливается перед противошерстным стрелочным переводом в с

творе со стыком рамного рельса, т.е. на расстоянии а от центра стрелочного перевода. Светофоры расположены на расстоянии Чм1-15,19м от ЦСП 15; Нм1а- 14,02м от ЦСП 7; м1 и м2 – 15,42 от ЦСП 3 и 6 соответственно.

4. Накладка масштабного плана станции

Накладка масштабного плана станции начинается с накладки осей путей, расположенных против пассажирского здания, центральной горловины, пассажирских устройств, затем переходим к накладке входной горловины, расположенной ближе к пассажирскому зданию, и только после этого переходим к накладке смещённых путей, удалённой входной горловины станции, в последнюю очередь, к грузовым устройствам.

В соответствии с немасштабной схемой станции, устанавливаем по расчётному пути (2-й приемоотправочный путь) по оси абсцисс координату исходной точки (маршрутный светофор Чм2), расположенную на запроектированной горловине, и по заданной полезной длине пути (850м) определяем координату искомой точки на второй горловине (предельный столбик стрелки 4). Имея координату этой точки, подсчитываем координаты остальных точек второй горловины, производим накладку на плане стрелочных улиц, съездов, предельных столбиков и светофоров, элементов кривых. Затем наносим ось пассажирского здания. Выполняем рассчитанное смещение оси I главного пути для сооружения островной пассажирской платформы.

Пассажирское здание с помещениями для пассажиров, начальника станции и дежурного по станции строим на 50 пассажиров. Пассажирское здание размещаем на расстоянии 20м от оси I главного пути. Основную и промежуточную пассажирские платформы проектируем низкие (0,2м), длиной 380м согласно задания. Ширина основной пассажирской платформы составляет 6м в пределах здания вокзала и 4м на остальном протяжении. Ширину низкой промежуточной платформы принимаем 3м.

Затем проектируем пути грузовых устройств, их следует примыкать к вытяжке; они размещаются на станции таким образом, чтобы между путями станции и путями грузовых устройств оставалось расстояние для укладки в будущем 2-3 путей. Это расстояние мы принимаем 17,1м. На грузовом районе для переработки тарных и штучных грузов у 6-го пути располагаются два крытых склада длиной - 96 метра каждый, шириной - 12 метров с общей площадью – 1152м2 , между ними - крытая платформа длиной 48 метров и шириной - 12 метров, общей площадью - 576 м2 и открытая площадка для навалочных грузов у 7-го пути следующих размеров: длина - 140 метров, ширина- 12 метров, с общей площадью - 1680 м2 Для проезда автотранспорта предусматриваем ширину проезжей части территории между грузовыми устройствами 20м. Длина путей грузового двора определяется размерами грузовых устройств. Затем накладываем на плане смещенный приемоотправочный путь №3 и дальнюю входную горловину станции в этом случае расчетным является путь №Iа, имеющий минимальную полезную длину 850м.

Накладка путевого развития станции в масштабе 1:2000 приведена в приложении Б.

5. Проектирование продольного профиля

Продольный профиль выполняется для главного пути в масштабе 1:2000. За проектные отметки принимаем отметки бровки земляного полотна главного пути, указанные на существующем плане станции и соответствующие отметкам бровки земляного полотна на перегоне. В работе отметки земли и проектные отметки продольного профиля определяются и указываются для наиболее характерных точек. Отметки земли в этих местах определяем интерполированием между смежными горизонталями. На продольном профиле станции также показываем рабочие отметки (как разность между проектными отметками и отметками земли).

Намеченное на плане направление главного пути пересекают горизонтали, относящиеся к различным отметкам. Чтобы составить профиль местности по намеченному направлению, т.е. очертание её вертикального разреза развёрнутое на плоскость, нужно через каждый пикет главного пути провести перпендикуляры и на них в принятом масштабе отложить отметки соответствующих точек местности. Отметки прямых, соединяющие полученные точки, образуют ломаную линию, которая представляет профиль местности в заданном направлении.

Продольный профиль станции в масштабе 1:2000 приведен в приложении Б.

6. Проектирование поперечного профиля

За исходную отметку для составления поперечного профиля земляного полотна принимаем отметку верха земляного полотна по оси главного пути, которая находится выше отметки бровки земляного полотна, указываемой в продольном профиле, на высоту сливной призмы.

Для заданных сечений намечаем на масштабном плане станции в четной горловине точки а и а, б и б, в и в на расстоянии 15-20 м от осей крайних путей на пикетах 3681, 3683, 3685. Интерполяцией между горизонталями 352,00 и 353,00 определяются отметки земли в этих точках и наносятся на чертежи поперечных профилей в вертикальном и горизонтальном масштабах 1:200. Прямая, соединяющая отметки земли этих точек, представляет собой профиль земли в данном сечении. Между точками а и а (б и б, в и в) на чертеже наносим оси проектируемых путей. Расчетную проектную отметку оси главного пути I (355,15м) наносят на чертёж. При поперечном уклоне 0,02 проектная отметка земляного полотна пути 2 равна 355,15-(0,02*7,5)=355,00м, где 7,5 – междупутье I и 2 путей. Проектные отметки земляного полотна других осей путей или точек определяются прибавлением или вычитанием от проектной отметки оси главного пути проектной разности отметок в зависимости от уклона земляного полотна. Соединив все рассчитанные и нанесённые на чертёж точки, получаем поперечный профиль земляного полотна в данном сечении.

Во всех трех сечениях земляное полотно проектируется в виде насыпи, т.к. отметки земли (от 352,349 до 353,000) ниже самой низшей отметки бровки 354,538. Откосы насыпи запроектированы с уклоном 1:1,5. С нагорной стороны насыпи на расстоянии 3,25м от нижнего края насыпи запроектирована водоотводная канава глубиной 0,6м и шириной 0,6м. откосы канавы также имеют уклон 1:1,5.

Поперечные профили земляного полотна в заданных сечениях приведены в приложении Г.

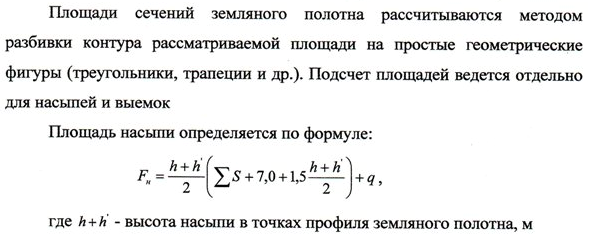

7. Расчет объема земляных работ для сооружения четной горловины
