Проект разработки моторного участка

t=4,2*1*1*0,8=3,36

t- Нормативная удельная трудоёмкость ТР, чел - час/1000км.

K1-коэффициент, учитывающий категорию условий эксплуатации

К2-коэффициент, учитывающий модификацию подвижного состава

K3-коэффициент, учитывающий климатический район

K4--к

оэффициент, учитывающий число технологической совместимости подвижного состава

K- коэффициент, учитывающий условия хранения подвижного состава.

Годовой объем работ ТР

T=LAt/1000

T=74115*3,36=249026

S=f+f(P-1)

S=22+14(5-1)=78

f- Площадь на одного работающего, м/чел

f- площадь на каждого последующего рабочего, м/чел

Объем работ моторного участка

T=

T=0,04* T

T=0,04*249026,4=9961056

Технологически необходимое число рабочих

Р= T/Ф

Р=9961,056/1840=5

Штатное число рабочих

Р= T/Ф

Р=9961,056/2070=5

Механизм газораспределения

Рис.1. 1-расгтределительный вал ;2-толкатель ; З—направляющая толкателей ;4-ытанга;5—прокладка крышки головки;6— Коромысло ;7—контргайка; 8—регулировочный винт ;9—болт крепления крышки головки ;10—сухарь ;11—втулка тарелки; ‚2—тарелка пружины; ‚З—наружная пружина; 14—внутренняя пружина; i5-налравляющая клапана; i6-шайба; ‘7—клапан выпускной ;А—тепловой зазор; ‚8—гайка крепления стоек оси коромысел

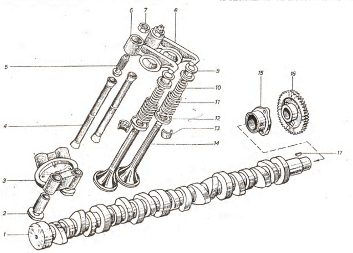

Газораспределительный механизм

Рис.2. 1—распределительный вал ;2-толкатель ;З—направляющая толкателей ;4-шавга толкателя а сборе;5—винт регулировочный коромысла;6—коромысло клапана со втулкой в сборе;7—гайка регулировочного винта;8-.коромысло клапана в сборе;9—тарелка пружины со втулкой в сборе; 10—внутренняя пружина клапана; 12-пружикная шайба клапана; 13-сухарь клапана; 14-клапан; 15-корпус подшипника распределительного вала в сборе; 16-шестерня распределительного вала; 17—шпонка сегментная

Разборка головки цилиндра в приспособлении

Рис.З.

1—винт ;2—вороток; З—тарелка; 4—штифт;

5-головка цилиндра

1. Установить головку блока цилиндров в сборе на приспособление для разборки.

2. Разогнуть усики стопорной шайбы крепления стойки коромысел.

3. Отвернуть гайки 18 (Рис.1) крепления стоек оси коромысел.

4. Снять стойку коромысел, стопорные шайбы и фиксатор коромысел.

5.Снять коромысла 8 (Рис.2) клапанов со стойки коромысел.

6.Отвернуть и снять гайку 7 с регулировочного винта и вывернуть регулировочный винт 5 коромысла.

7. Снять головку блока цилиндров с приспособления для разборки.

8. Установить головку блока цилиндров на приспособление для снятия клапанов (Рис. 3)

9. Вращением рукоятки 2 отжать тарелку 12 (Рис.1) пружины вместе со втулкой 11,и снять сухари 1О клаланов, втулки 11 тарелок пружин клапанов, тарелки 12 пружин клапанов ,наружные 13 и внутренние 14 пружины и шайбы 16 пружин клапанов.

10.Снять уплотнительную манжету 15 (Рис.4) впускного клапана в сборе с кольцом 16 манжеты с направляющей втулки 18 впускного клапана.

11.Вынуть впускные 20 и выпускные 1 клапана.

12. Отвернуть ввертыш 29 крепления впускного коллектора и ввертыш 30 крепления водяной трубы. Работу выполнять при необходимости замены ввертышей.

13.Отвернуть втулки 21 крепления патрубка выпускного коллектора, шпильки 26 крепления стоек коромысел и шпильки 24 крепления скобы форсунки. Работу выполнять при необходимости замены шпилек.

14.Снять головку 31 блока цилиндра с приспособления.

МОЙКА ДЕТАЛЕЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

15.Промыть снятые детали и головку блока цилиндров, очистить от нагара клапана, седла клапанов, направляющие втулки клапанов, головку блока и обдуть их сжатым воздухом.

ДЕФЕКТОВКА ДЕТАЛЕЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

I6.Продефектовать детали головки блока цилиндров. Дефектовку производить согласно карты дефектовки №1.3.

17.Установить головку блока цилиндров на стенд для опрессовки головки, проверить герметичность головки и при необходимости устранить нарушение герметичности. Проверять при давлении О,4 МТа 4 кгс/смв течение 2 мин. Течь жидкости и подтекание не допускаются.

СБОРКА ГОЛОВКИ БЛОКА ЦИЛИЦРОВ

18.Устеловить головку 31 блока цилиндра со втулками 22 в сборе на приспособление для сборки. Верстак слесарный , приспособление.

19.Завернуть шпильку 21 крепления патрубка выпускного коллектора. Работу выполнять при необходимости замены шпилек. Высота выступания шпилек должна быть 521. Патрон для заворачивания шпилек, пневмогайковерт мод. ИП—З11З, линейка металлическая.

20.Завернуть шпильку 24 крепления скоб форсунок до упора. Работу выполнить при необходимости замены шпилек.

21.Завернуть шпильки 26 крепления стоек коромысел до упора. Работы выполнять при необходимости замены шпилек.
