Особенности входа в поворот многоосных автомобилей с различными схемами управляемых осей

, (2), , (3)

где ρi - радиус кривизны траектории;

Vi - скорость автомобиля,

были получены результаты, представленные на рисунках 7 и 8.

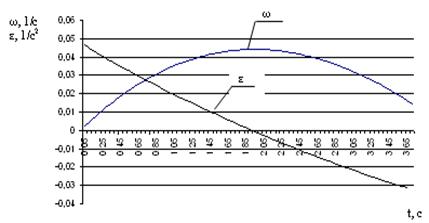

Рис.7. Изменение угловой

скорости и углового ускорения во временипродольной оси автомобиля со схемой 1-2-00

Анализ рисунков 7 и 8 показывает, что вначале угловое ускорение поворота продольной оси автомобиля положительно до определенного момента, а затем меняет свой знак на противоположный. Это значит, что инерционный момент автомобиля Мj=-εIA меняет свой знак в процессе поворота. В начальный момент входа в поворот он способствует увеличению углов увода, как на первой, так и на второй управляемой оси. Однако более прогрессивно угол увода в зависимости от Мj возрастает на второй управляемой оси, что при схеме 1-00-4 приводит к образованию дополнительной избыточной поворачиваемости и, следовательно, к потере устойчивости. Во второй фазе входа в поворот, когда ε со знаком "-", момент Мj способствует уменьшению избыточной поворачиваемости.

Угловое ускорение автомобиля со схемой управления 1-00-4 в 1,63 раза больше углового ускорения автомобиля со схемой 1-2-00 в начальный момент входа в поворот, что является одной из причин потери устойчивости автомобиля со схемой УК 1-00-4.

Полученные результаты позволяют сформулировать следующие выводы.

1. Угол увода УК второй оси, многоосного автомобиля с различными схемами управления осей больше чем первой оси, что является причиной повышенного износа шин колес второй управляемой оси.

2. Угловое ускорение поворота продольной оси четырехосного автомобиля при входе в поворот может менять свой знак и явиться причиной потери устойчивости.

3. Для улучшения управляемости и устойчивости четырехосных автомобилей с различными схемами расположения управляемых осей необходимо обеспечить нейтральную поворачиваемость путем рационального выбора углов поворота УК.

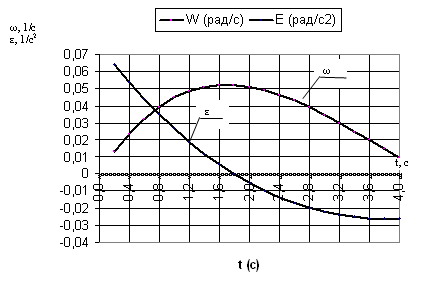

Рис.8. Изменение угловой скорости и углового ускорения во времени продольной оси автомобиля со схемой 1-00-4

4. Угол увода УК второй оси, многоосного автомобиля с различными схемами управления осей больше чем первой оси, что является причиной повышенного износа шин колес второй управляемой оси.

5. Угловое ускорение поворота продольной оси четырехосного автомобиля при входе в поворот может менять свой знак и явиться причиной потери устойчивости.

6. Для улучшения управляемости и устойчивости четырехосных автомобилей с различными схемами расположения управляемых осей необходимо обеспечить нейтральную поворачиваемость путем рационального выбора углов поворота УК.

7. Четырехосный автомобиль со схемой расположения управляемых осей 1-2-00 обладает недостаточной, а со схемой 1-00-4 - избыточной поворачиваемостью. Устранение этого отрицательно момента возможно за счет изменения углов поворота УК второй управляемой оси обоих автомобилей с учетом углов увода, например, путем введения в систему рулевого управления автоматического устройства.

8. Изменение отношения кинематического радиуса кривизны траектории к действительному достаточно полно характеризует поворачиваемости автомобиля и может использоваться в качестве ее оценочного параметра.

Литература

1. Редчиц В.В., Головина Е.В., Гораш К.И. Некоторые особенности динамики входа в поворот трехосного автомобиля // Научный вестник КУЭИТУ "Новые технологии". - Кременчуг, 2009. - № 11.

2. Теория движения боевых колесных машин / Под ред. Беспалова А.А. - М.: ВАБТВ, 1993. - 386 с.
