Динамические железнодорожные весы предназначены для взвешивания вагонов или груженых составов в движении. Основными элементами конструкции железнодорожных весов динамического действия составляют грузоприемное устройство и вторичный преобразователь. Такие железнодорожные весы имеют модульную конструкцию грузоприемного устройства, которая встраивается в полотно железной дороги. При помощи

вторичного динамического преобразователя результаты замеров передаются на компьютерное устройство. Такие железнодорожные весы могут осуществлять поосное или потележечное взвешивание вагонов любого вида.

Универсальные железнодорожные весы, осуществляют взвешивание вагонов, как в статическом положении, так и в движении. Основной модельный ряд, представляющий универсальные железнодорожные весы, позволяет взвешивать в состоянии статики, повагонно и потележечно, вагоны с количеством осей от четырех до восьми. В движении, такие универсальные железнодорожные весы, взвешивают как отдельные вагоны, так и железнодорожные составы. Главное отличие, которое имеют универсальные железнодорожные весы, от других видов железнодорожных весов заключается в том, что на них, в статическом положении, можно взвешивать и автомобили [6, с. 27].

Весы вагонные такого типа имеют конструкцию, состоящую из одной весовой платформы и набора тензодатчиков. Взвешивание вагона производится в два этапа.

Преимущества, которыми обладают весы вагонные потележечного взвешивания, заключаются в том, что их установка требует минимального объема земляных работ и усилий по возведению фундамента. Фундамент, на который устанавливаются весы вагонные потележечного взвешивания, экономичен, и сооружается очень быстро. Благодаря этому установка весов и пуск их в эксплуатацию занимает минимальное время. Весы вагонные могут проводить взвешивание вагонов любого типа и с любым расстоянием между тележками. Они не требуют тщательного ухода и просты в эксплуатации. Весы вагонные потележечного взвешивания способны эффективно работать в широком диапазоне температур и имеют повышенную защиту от проявлений окружающей среды.

Железнодорожные весы статического взвешивания предназначены для проведения учетных операций по отпуску и приемке разнообразного груза предприятиями различных отраслей промышленности. Основу весов статического действия составляют два узла – грузоприемное устройство и весоизмерительный прибор. Грузоприемное устройство имеет секционное строение и может быть одно, двух или трех секционным. В отдельных случаях монтируется и промежуточная секция. Тензорные датчики, на которые установлено грузоприемное устройство, передают суммарный сигнал на весоизмерительный прибор.

Железнодорожные весы статического действия, в зависимости от модификации, дают возможность осуществлять потележечное или повагонное взвешивание. При этом можно проводить взвешивание вагонов в расцепленном или сцепленном состоянии [6, с. 31].

Универсальные железнодорожные весы, осуществляют взвешивание вагонов, как в статическом положении, так и в движении. Основной модельный ряд, представляющий универсальные железнодорожные весы позволяет взвешивать в состоянии статики, повагонно и потележечно, вагоны с количеством осей от четырех до восьми. В движении, такие универсальные железнодорожные весы, взвешивают как отдельные вагоны, так и железнодорожные составы. Главное отличие, которое имеют универсальные железнодорожные весы, от других видов железнодорожных весов заключается в том, что на них, в статическом положении, можно взвешивать и автомобили.

Важным вопросом при взвешивании в движении являются способы взвешивания – повагонный, потележечный и поосный. Тот или иной способ взвешивания на вагонных весах выбирается в зависимости от максимально возможной скорости движения состава во время взвешивания, исходя из необходимой точности взвешивания, а также из условия капитальных затрат на установку весоизмерительных систем. Наиболее перспективными являются потележечный и поосный способы.

При вагонном взвешивании длина платформы вагонных весов такова, что вагон помещается на ней полностью и происходит взвешивание вагона целиком. Потележечное взвешивание железнодорожных вагонов производится в два приема. Сначала взвешивается первая тележка и её масса запоминается измерительным устройством затем взвешивается вторая тележка, после чего измерительное устройство производит суммирование результатов, эта сумма принимается равной массе вагона. Масса вагона выводится на табло и запоминается в компьютере. Поосное взвешивание вагонов в движении основано на том, что взвешивается каждая ось вагона и после суммирования массы всех осей результат выводится на табло и передается в компьютер.

НИКИМПом разработаны вибрационно-частотные вагонные весы типа ЭМ-К, предназначенные для взвешивания четырех-, шести- и восьмиосных железнодорожных вагонов при скорости следования их по весам в составе поезда 5–10 км/ч с любым сочетанием вагонов. Весы устанавливают на станциях железных дорог и подъездных путях промышленных предприятий.

Вибрационно-частотные вагонные весы состоят из грузоприемной части, силоизмерительного преобразователя, вторичной аппаратуры – устройства обработки и регистрации информации при взвешивании подвижного состава [3, с. 29].

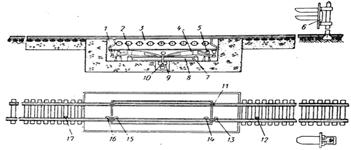

Рис. 2.1. Грузоприемное устройство вагонных весов типа ЭМ-К

Грузоприемная часть состоит из платформы 3, грузоприемных стоек 1, рычагов 2 и 4 с передаточным числом 1:2, опорных стоек 7, нижней рамы 8, регулируемой серьги 10, преобразователя 9, переходных мостиков 11. Для обеспечения пропуска составов по грузоприёмной платформе во время ремонта подплатформенного механизма в приямке фундамента расположены четыре ручных домкрата 5. Преобразователь крепится к нижней раме и воспринимает нагрузку от грузоприёмных рычагов через регулируемую серьгу. Автоматической работой весов управляли путевые сигнализаторы 12–17 электромеханического типа, обеспечивающие информацией о типе вагона и исключающие массу проходящего локомотива [3, с. 29].

2.2 Элементы весовых устройств

В последнее время при разработке весоизмерительных устройств особое внимание уделяется поискам способов обработки информации, позволяющих повысить точность измерения. Наиболее перспективными являются многоинтегральный способ и обработка сигнала с весовой функцией. Также предложен несколько усовершенствованный способ двукратного интегрирования, в котором производится ослабление динамической составляющей путем интегрирования сигнала в течение двух примерно одинаковых интервалов времени, сдвинутых относительно друг друга на половину периода колебании основной частоты помехи.

В настоящее время наблюдается стремление к уменьшению размеров и массы грузоприемных устройств. Если сначала строили весы для взвешивания всего объекта, а затем весы для потележечного и поосного взвешивания, то сейчас во многих зарубежных фирмах ведутся разработки новых видов грузоприемных устройств.
