Весы автомобильные, вагонные

При этом следует помнить о том, что нагрузка переднего и заднего мостов автомобиля на весы может быть различна и ее значение ни в коем случае не должно превышать наибольший предел взвешивания (НПВ). То есть если при массе двухосного автомобиля 40 тонн (с грузом) нагрузка распределяется по осям не равномерно: 15 тонн на переднюю ось и 25 тонн на заднюю – это значит, что для взвешивания такого ав

томобиля оптимальным выбором будут весы с наибольшим пределом взвешивания (НПВ) 30 тонн, так как лучше иметь некоторый запас, чтобы не перегружать датчики. А вот весы с наибольшим пределом взвешивания (НПВ) 25 тонн будут работать на пределе своих возможностей [5, с. 13].

Весы автомобильные электронные подкладные портативные– малогабаритная модель автомобильных весов. Весы предназначены для статического поколесного взвешивания автотранспорта, при комплектации несколькими платформами – для поосного, потележечного или помашинного взвешивания (количество платформ при помашинном взвешивании должно соответствовать числу колес автомобиля). Подкладные портативные весы успешно применяются для выравнивания нагрузок на каждую ось по длине автомобиля во время его загрузки или для регистрации съезда / наезда автомобиля на платформу.

Грузоприемные платформы автомобильных портативных весы могут быть легко и быстро установлены под автомобили разных размеров. Весы состоят из одной или нескольких грузоприемных платформ и отдельного блока управления. Соединение двух платформ позволяет осуществить измерение нагрузки на ось, а если каждое колесо автомобиля (4 или 6) будет стоять на платформе, то суммирование нагрузок, выполняемое в блоке управления, даст полный вес автомобиля. Площадка, на которую устанавливаются платформы, должна быть предварительно выровнена: неровности не более 3 мм, уклон – в пределах 10.

Автомобильные подкладные весы используются в тех случаях, где допускается некоторая погрешность взвешивания – при выравнивании нагрузки автомобиля, для мобильного и оперативного весового контроля транспорта, контроля нагрузки на дорожное полотно на любых, в том числе на открытых и необорудованных площадках.

Использование в конструкции жесткой сотовой панели позволяет увеличить размеры платформ и уменьшить их высоту до 3,5 см. Весы удобны для заезда и имеют небольшой вес. Материал, используемый для изготовления платформ, может быть различный – литой алюминий, конструкционная сталь, нержавеющая сталь.

Несмотря на малые габариты, весы позволяют взвешивать самые большие автомобили за счет того, что нагрузка на одну грузоприемную платформу получатся незначительной, т. к. на платформу заезжает только одно колесо. То есть легко можно произвести поколесное (пооосное) взвешивание автомобиля, имеющего пять осей и соответственно десять колес. Весы позволяют взвесить автомобиль с общей массой 150 т. Обычно используют две платформы для получения большей точности и ускорения процесса взвешивания. При использовании двух платформ, максимальная суммарная нагрузка на них (т. е. одной оси автомобиля) составляет 30 т.

Существуют также автомобильные весы для взвешивания в динамике. Весы автомобильные электронные врезные предназначены для поосного взвешивания в движении автотранспорта [2, с. 55]. Весы представляют собой грузоприемную платформу, установленную в металлическую раму, которая располагается на одном уровне с проезжей частью. Обычно автомобильные электронные врезные весы применяют в местах с большим потоком автомобилей или в условиях ограниченного пространства, например на пунктах весового контроля, проходных и пр.

Универсальная модификация врезных весов предназначена для поосного взвешивания в движении на скорости до 5 км/ч в любом направлении автомобиля, прицепа или полуприцепа в автопоезде без расцепки.

1.2 Способы установки автомобильных весов

Для большинства моделей автомобильных электронных весов предусмотрено несколько способов установки весов:

1. Фундаментные. Весы монтируются на заранее подготовленный бетонный / железобетонный фундамент, залитый на песчано-гравийную подушку с учетом норм устройства фундаментов для зданий и сооружений, в соответствии со свойствами грунта в данном регионе. Заезд на весы осуществляется по металлическим, бетонным или комбинированным пандусам. Фундамент может быть как сплошным, расположенным под всей поверхностью весов, так и только под местами стыков платформ [2, с. 57].

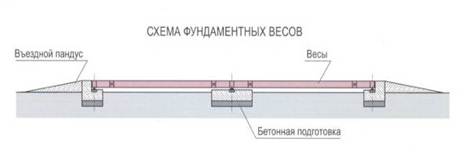

Рис. 1.1. Схема фундаментных весов

2. Бесфундаментные. Для монтажа весов используются дорожные плиты, которые укладываются непосредственно на грунт, либо на песчано-гравийную подушку. Фундаментных работ не требуется. Возможен быстрый ввод весов в эксплуатацию. Это наиболее простой и дешевый способ установки автомобильных весов. Используется для всех типов автомобильных весов. Но существуют ограничения по возможности установки для некоторых типов грунта и определенных климатических зон.

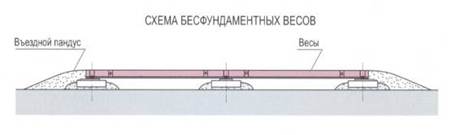

Рис. 1.2 Схема бесфундаментных весов

3. Врезные. Весы монтируются на одном уровне с поверхностью земли на фундамент основания, организуется дренажная система. При таком типе установки не требуются пандусы и боковые ограждения, что позволяет уменьшить занимаемую весами площадь и позволяет легко маневрировать при заезде на весы [2, с. 58].

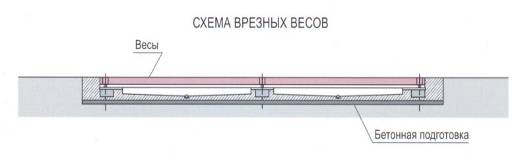

Рис. 1.3. Схема врезных весов

4. Подкладные портативныевесы отличаются простотой конструкции, небольшими габаритами, возможностью быстрой их установки без специальной подготовки поверхности, не требуют изготовления специальных фундаментов, эти весы можно устанавливать непосредственно на дорожное полотно, на плотный грунт.

2. Железнодорожные весы

2.1 Виды железнодорожных весов

Железнодорожные весы предназначаются для осуществления взвешивания грузов перевозимых железнодорожным транспортом, независимо от их характера и способа транспортировки (вагоны, платформы, цистерны) [6, с. 17].

Различными производителями выпускаются различные железнодорожные весы, под разными марками и названиями. Но из всего многообразия моделей, можно выделить три основные разновидности:

1) весы, производящие взвешивание груза в статическом положении;

2) весы для динамического взвешивания;

3) комбинированные железнодорожные весы [6, с. 21].

Все остальные модели, представляющие железнодорожные весы, – это модификации трех основных видов.

Железнодорожные весы статического взвешивания предназначены для проведения учетных операций по отпуску и приемке разнообразного груза предприятиями различных отраслей промышленности. Основу весов статического действия составляют два узла – грузоприемное устройство и весоизмерительный прибор. Грузоприемное устройство имеет секционное строение и может быть одно, двух или трех секционным. В отдельных случаях монтируется и промежуточная секция. Тензорные датчики, на которые установлено грузоприемное устройство, передают суммарный сигнал на весоизмерительный прибор. Железнодорожные весы статического действия, в зависимости от модификации, дают возможность осуществлять потележечное или повагонное взвешивание. При этом можно проводить взвешивание вагонов в расцепленном или сцепленном состоянии.
