Разработка энергосберегающей технологии ректификации циклических углеводородов
Продолжение.
100 |
4/15/22 |
2.67 |
0.08 |
-3.151 |
-0.928 | >
9.404 |
4/15/23 |
2.67 |
0.08 |
-3.151 |
-0.930 |
9.405 | |
5/13/22 |
2.67 |
0.08 |
-3.151 |
-0.927 |
9.404 | |
5/13/23 |
2.68 |
0.08 |
-3.151 |
-0.929 |
9.405 | |
5/14/22 |
2.67 |
0.08 |
-3.151 |
-0.927 |
9.403 | |
6/13/22 |
2.68 |
0.08 |
-3.151 |
-0.929 |
9.405 | |
6/13/23 |
2.69 |
0.08 |
-3.151 |
-0.930 |
9.406 | |
6/14/22 |
2.67 |
0.08 |
-3.151 |
-0.927 |
9.403 |
Как видно из рис.28, с ростом температуры ЭА снижаются энергозатраты. Qкип достигает минимального значения при ТЭА = 100 °С.
|
|

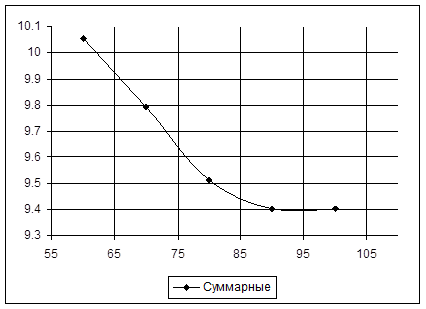

Рис.28. Влияние ТА на энергозатраты
В данном случае на величину тепловой нагрузки на кипятильник сложной колонны влияют величины QЭКконд, QБСконд и QЭБконд.
Поскольку количество бокового отбора фиксировано и оптимальное положение тарелок питания и отбора в боковую секцию практически не изменяется, то QЭКконд практически не изменяется от ТЭА. При этом флегмовое число в основной колонне, а следовательно и QЭБконд, увеличивается, что приводит к росту QЭАкип. Вместе с тем увеличивается количество тепла, приносимое в колонну с потоком ЭА, что способствует снижению энергопотребления в кубе.
На следующем этапе мы исследовали влияние на энергозатраты количества отбираемого в боковую секцию потока при фиксированном соотношении F: ЭА = 1: 2, а также при температуре, тарелках питания и бокового отбора, обеспечивающих минимальные энергозатраты – ТЭА = 100°С и NЭА/NF/NБО =5/14/22. Результаты расчетов приведены в табл.13.
Видно, что с увеличением количества потока, отбираемого в боковую секцию, энергозатраты в кубе падают и достигают минимального значения при БО = 89 кмоль/ч. Здесь энергетику схемы определяет боковая секция сложной колонны, с уменьшением бокового отбора падает ее флегмовое число и нагрузка на конденсатор.
Таблица 13. Влияние количества потока, отбираемого в боковую секцию на энергозатраты. ТЭА = 100 °С, F: ЭА = 1: 2, NЭА/NF/NБО =5/14/22
Количество БО, кмоль/ч |
|
RБС |
Тепловые нагрузки, ГДж/ч | ||
|
QкондБС |
| |||
84 |
3.08 |
0.02 |
1.243 |
3.037 |
9.591 |
85 |
2.95 |
0.04 |
1.138 |
3.075 |
9.531 |
86 |
2.83 |
0.06 |
1.034 |
3.113 |
9.472 |
87 |
2.68 |
0.09 |
0.920 |
3.149 |
9.373 |
88 |
2.49 |
0.11 |
0.810 |
3.186 |
9.301 |
89 |
2.25 |
0.15 |
0.703 |
3.228 |
9.272 |
Далее мы проделали эту процедуру при различных температурах подачи ЭА. При этом для каждой температуры рассматривали несколько наборов NЭА/NF/NБО. Результаты представим в табл.14.
