Коррозия и защита металлов

Для борьбы с коррозией металла, контролируемой скоростью восстановления кислорода, следует снижать концентрацию кислорода, например, введением восстановителя в раствор или снижением давления кислорода над раствором. Скорость корро

зии можно также снизить, изолируя металл от кислорода тем или иным способом. Изменение состава катодных участков мало влияет на коррозию с поглощением кислорода. Поэтому степень чистоты металла обычно не играет существенной роли при коррозии с поглощением кислорода. Если потенциал металла отрицательнее потенциала водорода электрода, то процесс коррозии протекает как с поглощением кислорода, так и с выделением водорода. Если кислород в системе отсутствует или быстро расходуется в результате коррозии, например, в крытой системе, то коррозия протекает лишь с выделением водорода. Однако и при наличии кислорода в системе, скорость восстановления в некоторых случаях мала по сравнению со скоростью выделения водорода, например, в растворе кислоты на цинке, железе, марганце. При этом в первом приближении можно пренебречь скоростью коррозии за счет поглощения кислорода и говорить лишь о скорости коррозии с выделением водорода. Ввиду большой подвижности ионов обычно стадия подвода не лимитирует реакцию катодного выделения водорода. Скорость процесса определяется скоростью собственной реакции восстановления ионов водорода:

или соединением атомов водорода в молекулу

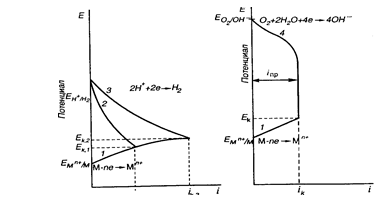

Скорость катодного выделения водорода возрастает с увеличением температуры и концентрации ионов водорода (снижением рН). На скорость этого процесса заметно влияет природа катодных участков. Некоторые металлы (например платина, кобальт, никель и др.) катализируют выделение водорода и катодный процесс на них протекает с высокими скоростями. Поэтому, если в составе металла или сплава находятся металлы, катализирующие выделение водорода, то коррозия может ускоряться за счет этих компонентов в сплаве (Рис.6, а, кривая 3). Другие металлы, например, ртуть, свинец, кадмий, цинк не катализируют или слабо катализируют катодное выделение водорода, и катодный процесс на них протекает медленно (Рис.6, а, кривая 2). Поэтому, присутствие в составе сплава таких компонентов или не меняет скорости коррозии основного металла, или снижает ее из-за уменьшения площади поверхности, занимаемой основным металлом на которой происходят и растворение металла, и выделение водорода. Влияние природы металла на скорость выделения водорода качественно можно оценить по перенапряжению водорода на разных металлах. Чем ниже перенапряжение водорода, тем большей каталитической активностью к реакции выделении водорода обладает металл и тем выше скорость выделения водорода при данном потенциале катодного участка, а следовательно, и больше скорость коррозии (Рис.6, а). Чем выше перенапряжение, тем меньше и скорость выделения водорода при данном потенциале катодного участка, тем ниже скорость коррозии металла. Таким образом, скорость коррозии с выделением водорода может быть замедлена снижением температуры и уменьшением концентрации ионов , очисткой металла от примесей, катализирующих выделение водорода, а также изоляцией поверхности металла. Перемешивание раствора практически не влияет на скорость выделения водорода.

До сих пор рассматривалась скорость коррозии, лимитируемая катодными реакциями. Однако иногда коррозия может контролироваться и анодными реакциями. Обычно это наблюдается на металлах, способных пассивироваться, таких, как хром, алюминий, титан, цирконий, никель, тантал и др. Пассивностью металла называется состояние его повышенной коррозионной устойчивости, вызванное торможением анодного процесса. Согласно термодинамическим расчетам, пассивный металл может подвергаться коррозии, но практически не корродирует из-за того, что анодное растворение его протекает крайне медленно. Например, стандартные потенциалы алюминия (=-1,66 В), циркония (=-1,54 В), титана (=-1,63 В), хрома (=-0,74 В) значительно отрицательнее потенциалов кислородного и водородного электродов, поэтому можно было бы ожидать, что они будут корродировать как с выделением водорода, так и с поглощением кислорода. Однако они отличаются высокой коррозионной стойкостью вследствие склонности к пассивации. Пассивность в основном вызывается образованием на поверхности металла оксидных или иных защитных слоев, например, на хроме, на титане, на алюминии, - на тантале. Сильные окислители способствуют или даже вызывают пассивацию металлов.

Как видно на коррозионной диаграмме (рис.7), кривая анодного растворения металла состоит из нескольких участков. На первом участке (АВ) происходит активное растворение металла. При достижении потенциала образования защитной пассивной пленки (потенциала пассивации, точка В), например по реакции металл покрывается пассивной пленкой и скорость его растворения резко падает (участок ВС) до плотности тока пассивации (i) и соответственно скорость коррозии (i= i) резко снижается (участок СD). При некотором значении потенциала (потенциала перепассивации, точка D) анодное растворение металла может протекать по новому механизму и скорость коррозии снова возрастает (участок DE).

Рис.7. Коррозионная диаграмма для коррозии пассивирующего металла: 1 - анодная кривая растворения металла, 2 - катодная кривая восстановления окислителя.

Окислители играют двойную роль в коррозионных процессах. С одной стороны, они могут восстанавливаться и этим ускорять коррозию металлов, а с другой (для металла, способного к пассивации), вызвать пассивность металла и резкое торможение коррозии. Некоторые ионы, например ионы , наоборот, активируют металлы, препятствуя их пассивации. Причиной активирующей способности ионов является его высокая адсорбируемость на металле и высокая растворимость хлоридов металла. Ионы вытесняют пассиваторы с поверхности металла, способствуя растворению пассивирующих пленок, и облегчают переход ионов металла в раствор. Поэта в присутствии в растворе ионов и других активаторов у многих металлов способность к пассивации уменьшается или вообще исчезает. Особенно большое влияние ионы оказывают на растворы железа, хрома, никеля, алюминия и др.

 Скачать реферат
