Колонна для перегона коньячного спирта

0.9954 0 0 0 0 0 0 0

0.0135 0.9933 0 0 0 0 0 0

0 0 0.9910 0 0 0 0 0

0 0 0.1439 0.9277 0 0 0 0

0 0 0 0 0.9976 0 0 0

0 0 0 0 0.0119 0.9940 0 0

-1.0000 1.0000 0 0 0 0 1.0000 0

0 0 -1.0000 1.0000 -1.0000 1.0000 0 1.0000

B1 =

-0.5429 0

-0.2525 0

-0.0047 0

20.2483 0

1.9628 0

2.9803 0

0.0200 0

0 0.0326

0 0.0021

0 0.0000

0 -0.0

618

0 -0.0045

0 -0.0123

0 -0.0001

0 0

0 0

C1 =

Columns 1 through 13

0 0 0 0 0 0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 0 0 0 0 0 0

Columns 14 through 16

0 1 0

0 0 1

K =

Columns 1 through 8

0.0367 -0.0578 0.0407 0.0634 0.0239 -0.0813 0.1013 0.0485

21.0412 -24.2138 21.6345 4.5472 11.1495 -21.5375 25.0390 22.7474

Columns 9 through 16

-0.0419 0.0319 0.0446 0.0349 -0.0865 0.1026 0.0000 0.0001

-21.8436 20.3135 0.9756 13.2017 -22.4572 25.2658 0.0195 0.0270

L =

0.0925 -0.0000

0.1180 0.0000

0.3752 0.0000

0.0000 0.0568

0.0000 0.1807

0.0000 0.0279

-0.0000 0.2379

0.0694 -0.0000

0.0275 0.0000

0.2971 0.0000

-0.0000 0.0629

-0.0000 0.1964

0.0000 0.0673

0.0000 0.3243

1.6139 0.0000

0.0000 1.6702

5 Моделирование замкнутой системы и оценка качества переходных процессов

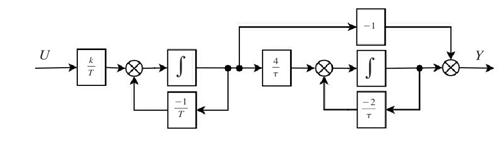

Рисунок 5 – Структурная схема системы в виде переменных состояния с учетом запаздывания.

Для получения переходных процессов следует сформировать матрицы замкнутой системы и получить переходные процессы с помощью программы dstep .

AA=[A1 -B1*K;L*C1 A1-B1*K-L*C1];

BB=[B1;zeros(n+l,m)];

CC=[C zeros(l) zeros(l,n+l)];

При оценке качества переходных процессов необходимо чтоб управляющее воздействие не превышало 100% открытия.

Максимальное возмущение следует принять на уровне 10% номинального значения соответствующих параметров. Допустимое значение урегулированных переменных нужно принять равными 20% номинального значения. Если качество не соответствует нужно сменить весовые матрицы и повторить расчет.

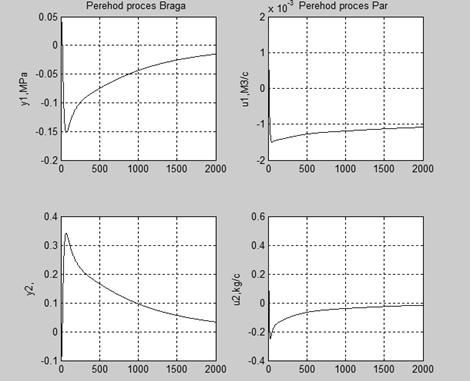

Рисунок 6.Переходные процессы замкнутой системы.

Проанализировав переходные процессы можно сделать вывод, что значения регулируемых параметров не превышают допустимых. Для определения времени регулирования нужно количество итераций цикла умножить на шаг: .

6 Преобразование модели регулятора в форму, отвечающую ее реализации в програмном обеспечении

ПИ закон регулирования вычисляется по формулам:

K1=K(:,1:14);

K2=K(:,15:16);

L1=L(1:14,:);

L2=L(15:16,:);

Ar=[Ad-Bd*K1 -Bd*K2-L1 L1; C eye(2)-L2 L2; zeros(2,14) zeros(2) eye(2)];

Br=[zeros(14,2); zeros(2); eye(2)];

Cr=[-K zeros(2)];

Az=[Ad Bd*Cr; Br*C Ar];

Bf=[Bd; zeros(18,2)];

Bz=[zeros(14,2); Br];

Cz=[C zeros(2,18)];

и записать замкнутую систему в вид в котором она будет реализована в программном обеспечении:

x=zeros(14,1);xr=zeros(18,1); u=zeros(2,1);

yy=[]; uu=[];f=[.0010;.0010];z=[0;0];

for i=1:2000,

y=C*x; e=-z+y;

u=Cr*xr; xr=Ar*xr+Br*e;

y=C*x; x=Ad*x+Bd*(u+f);

yy=[yy; y']; uu=[uu; u'];

end

x1=x; xr1=xr; u1=u;

В результате выполнения программного кода будут получены переходные процессы изменения возмущения, которое поступает на каждый из каналов регулирования и переходные процессы на выходе системы.

7 Выбор технических средств реализации системы управления

Технические средства реализации системы правления включают датчики ругулированых параметров, исполнительные механизмы и регулирующие органы, преобразователи,рабочая станция

Общая структурная схема рабочей станции изображена на рисунке

Рабочая станция имеет вид:

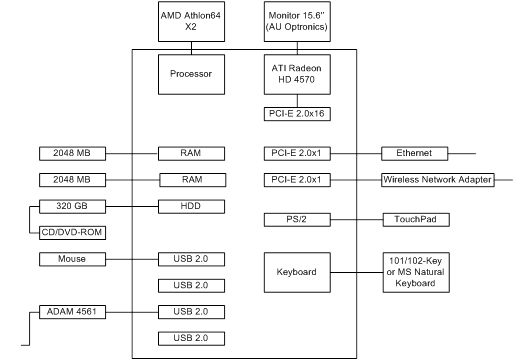

Рисунок 7 – Схема рабочей станции

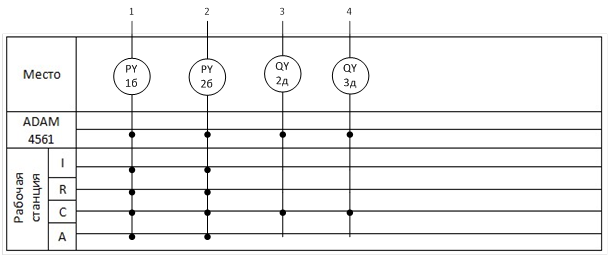

Таблица 3

Спецификация технических средств:

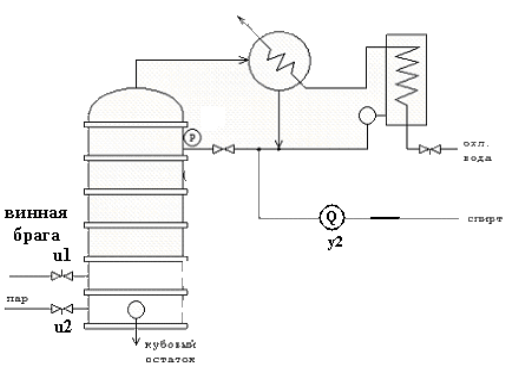

Рисунок 8. Функциональная схема автоматизации.
