Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

На рисунке 16 представлена кривая интенсивности возрастания разности между накопленной фактической и возможной добычей нефти. Данная кривая характеризует интенсивность уменьшения среднегодовых дебитов скважин. По данным кривым определяется возможная динамика падения дебита проектной скважины (рисунок 17).

В таблице 23 представлены прогнозные показатели добычи нефти проектной скважины. Зна

чения годовых отборов нефти вычисляются по формуле

Qг = q·Kэ·Кк·30 т, (38)

где q – дебит нефти, т/сут;

Kэ – коэффициент эксплуатации скважин (0,962);

Кк – коэффициент кратности (9,62)

Таблица 23. Прогнозные показатели работы скважины №1554

3.5.4 Выбор способа эксплуатации и расчет профиля бокового ствола проектной скважины

Предварительный выбор механизированного способа эксплуатации скважины осуществляется исходя из продуктивности пласта и высоты подъема жидкости насосной установкой в скважине.

Динамический уровень и глубина спуска насосного оборудования определяются по кривой распределения давления в скважине (рисунок 18).

Динамический уровень скважины по рисунку 18 составляет 620 м.

Согласно работы /6/ скважина №1554 относится к среднедебитным скважинам средней глубины. Рекомендуемый способ добычи жидкости – установкой электроцентробежного насоса.

Глубина спуска насоса из условия равенства давления на приеме насоса давлению насыщения составляет 1350 м.

Кривые распределения давления строятся по методу Поэтмана-Карпентера с помощью компьютерной программы, разработанной кафедрой РЭНГМ УГНТУ. Исходные данные для расчета представлены в таблице 24.

При эксплуатации скважин с БС ввиду наклонно-направленного профиля бокового ствола и наличия участков набора, стабилизации и снижения зенитного угла второго ствола возможен ряд ограничений по применению типоразмеров насосного оборудования, спускаемого в боковой ствол.

Таблица 24. Исходные данные для расчета распределения давления в скважине

При превышении зенитных углов предельных значений неизбежны осложнения при работе глубинного оборудования. Поэтому для профиля бокового ствола накладываются определенные технологические требования.

Спуск глубинного насосного оборудования для эксплуатации скважины осуществляют либо до интервала выхода бокового ствола из скважины, либо непосредственно в боковой ствол.

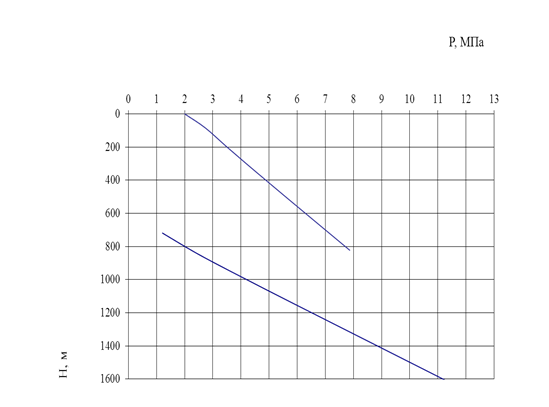

Рисунок 18 – Распределение давления в скважине №1554

В случае установки насосного оборудования в боковой ствол профиль БС должен обеспечивать свободный спуск и надежную работу подземного насосного оборудования. При бурении необходимо соблюдать требования РД 39–00147275.

Участки скважин, включающие глубины спуска насосов, должны быть пробурены со стабилизацией направления скважины.

Зенитный угол в интервале установки УЭЦН всех типоразмеров должен быть не более 40 градусов, для установок ШСНУ – от 42 до 51 градусов. Допустимый угол отклонения оси насоса ШСНУ от вертикали представлен в таблице 25.

Таблица 25. Допустимый угол отклонения оси насоса ШСНУ от вертикали
