Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Рисунок 23 – Схема эксплуатации скважины с боковым стволом после разбуривания временного моста

3 В отдельных случаях (при заклинивании в обсадной колонне подземного оборудования, инструмента или смятии колонны и др.) возникает необходимость забуривания бокового ствола с небольшой глубины. В этом случае неизбежен спуск насосного оборудования в БС, а при диаметре БС 102 или 89 мм использовани

е обычной насосной установки с НКТ практически невозможно. В этом случае может быть применена штанговая насосная установка для безтрубной эксплуатации скважин, разработанная институтом БашНИПИнефти (рисунок 24).

При спуске оборудования в БС в диапазоне зарезаки бокового ствола и в интервалах интенсивного набора зенитного угла в штанговой колонне глубинного насоса возникают большие изгибающие напряжения. Для снятия этих напряжений институтом БашНИПИнефти был разработан штанговый шарнир, который позволяет значительно снизить изгибающие напряжения (рисунок 25).

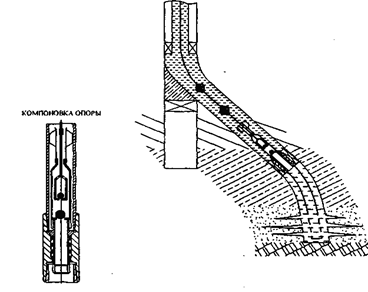

1 – колонна штанг; 2 – насос; 3 – опора насоса; 4 – хвостовик

Рисунок 24 – Схема безтрубной эксплуатации скважины

1 – боковой ствол; 2 – колонна штанг; 3 – центратор; 4 – шарнир

Рисунок 25 – Схема работы штанговой колонны при входе в БС с шарниром и без шарнира

4. Экономическая эффективность проекта

4.1 Технико-экономическая и организационная характеристика ООО НГДУ «Туймазанефть»

Под организационной структурой нефтегазодобывающего управления ООО НГДУ «Туймазанефть» понимается совокупность органов управления, а также системы их взаимосвязи и взаимодействия. Формирование отдельных органов и аппарата в целом предполагает наличие определенных функций, объемов управленческих работ и особенностей объектов управления. Организационная структура ООО НГДУ «Туймазанефть» представлена на рисунке 26.

Руководство ООО НГДУ «Туймазанефть» осуществляется директором НГДУ, отвечающем за результаты производственно-хозяйственной деятельности. У руководителя предприятия имеются заместители: главный геолог, главный инженер, заместитель директора по экономическим вопросам, заместитель директора по общим и социальным вопросам, заместитель директора по производству, главный бухгалтер, главный юрист, заместитель директора по капитальному строительству.

Экономические службы возглавляет главный экономист, который руководит работами по анализу и планированию производственно-хозяйственной деятельности. Ему подчинены отделы: отдел организации труда и заработной платы, планово-экономический отдел, группа по регистрации объектов недвижимости. Главный инженер руководит всеми производственными подразделениями, ему подчиняются заместитель главного инженера по технике безопасности, главный технолог, производственный и технический отделы, главный механик, главный энергетик.

Для организации и управления работ по капитальному строительству предусматривается заместитель директора по капитальному строительству, которому подчинены строительно-монтажное управление (СМУ), отдел капитального строительства (ОКС). Вопросы материально-технического снабжения и сбыта решает заместитель директора по общим и социальным вопросам, который также контролирует работу социальных учреждений.

Главный геолог и подчиненные ему отделы занимаются такими проблемами, как выбор и обеспечение главных направлений геолого-поисковых и разведочных работ, геологический контроль в процессе бурения и опробования скважин, оценка нефтегазоносности разбуриваемых площадей, обеспечение заданий по приросту запасов нефти.

Вспомогательные цеха, такие как цех подземного и капитального ремонта скважин (ЦПРС и ЦКРС), прокатно-ремонтный цех эксплуатационного оборудования (ПРЦЭО), прокатно-ремонтный цеx электрооборудования и электроснабжения (ПРЦЭиЭ), цех автоматизации производства (ЦАП), цех антикоррозийных покрытий, подчиняются директору НГДУ.

Каждое предприятие само формирует организационную структуру управления, которая утверждается руководителем предприятия.

Предметом и основной целью НГДУ «Туймазанефть» является добыча и подготовка нефти и газа, разработка и обустройство нефтяных месторождений.

В соответствии с предметом и целью своей деятельности НГДУ «Туймазанефть» осуществляет следующее:

– планирует свою деятельность, руководствуясь при этом заказами, нормативами, а также заключенными хозяйственными договорами;

– обеспечивает выполнение плана по добыче нефти и газа, внедрение в производство передовой техники, прогрессивных материалов, высокоэффективных ресурсосберегающих и безотходных технологий;
