Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

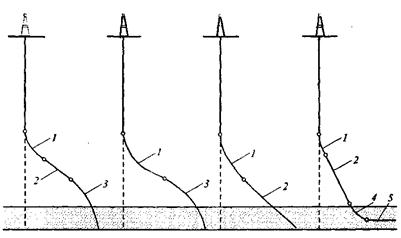

Основные типы профилей скважин с боковыми стволами показаны на рисунке 19.
1 – участок набора зенитного угла; 2 – участок стабилизации зенитного угла; 3 – участок снижения зенитного угла; 4 – участок набора зенитного угла; 5 – горизонтальный забой скважины
Рисунок 19 – Типы профилей боковых стволов
Тип профиля бокового ствола выбирается, исходя из выбора глубины и места установки насосного оборудования. Решение об установке глубинного насосного оборудования в боковой ствол должно приниматься из условия соответствия зенитных углов наклона ствола скважины в интервале спуска насоса допустимым для данного типоразмера глубинного оборудования. При этом необходимо соблюдать технологические требования к профилю ствола, приведенные на рисунке 20 /7/
Необходимо добиваться того, чтобы профиль скважины с БС позволял производить спуск насосного оборудования непосредственно в боковой ствол, так как в процессе эксплуатации скважины возникает необходимость изменения глубины подвески оборудования с целью регулирования режимов работы скважины, увеличения дебитов и депрессии на пласт. Поэтому при проводке бокового ствола необходимо строго соблюдать определенные в геолого-техническом наряде зенитные углы наклона БС.
Соблюдение технологических требований к профилю бокового ствола и допустимых зенитных углов наклона ствола БС в конечном счете обеспечивает повышение надежности работы глубинного оборудования и эффективности эксплуатации скважины.
В скважине №1554 спуск установки центробежного насоса в боковой ствол невозможен из-за несоответствия поперечных размеров насоса внутреннему диаметру хвостовика: внутренний диаметр 114-мм хвостовика составляет 100,3 мм, в то время как минимальный поперечный размер погружных центробежных насосов группы 5 (92 мм) с учетом толщины кабеля составляет 101,7 мм. /8/
Поэтому глубина зарезки бокового ствола определяется из условия, что УЭЦН будет установлен в основном стволе. При бурении бокового ствола с клина-отклонителя последующая эксплуатация скважины возможна только при установке насоса над «окном» бокового ствола. При установке временного моста для вырезания «окна» последующая эксплуатация возможна с установкой насоса в основном стволе ниже интервала вырезания «окна».
Расчет профиля бокового ствола скважины №1554 производится для случая установки насоса над интервалом вырезания «окна». В случае превышения интенсивностей набора кривизны выше предельных значений изменяется глубина вырезания окна и насос в последующем устанавливается в основной ствол ниже интервала забуривания.
Исходные данные для расчета профиля бокового ствола скважины №1554:
– магнитный азимут (41 0);
– глубина интервала вырезания «окна» (1450 м)
– проектная глубина по вертикали (1678 м);
– проектное смещение (250 м);
– угол вхождения в пласт (0 0)
Конструкция скважины №1554 представлена в таблице 28.
Для проектируемой скважины №1554 выбираем S‑образный профиль. Данный профиль наклонно-направленной скважины применяется в тех случаях, когда вскрытие продуктивного объекта предусматривается вертикальным стволом.
Таблица 28. Конструкция скважины №1554 Туймазинского месторождения
Обсадная колонна |
Условный диаметр, мм |
Глубина спуска, м |
Глубина цементирования (от устья), м |
Направление |
426 |
17 |
0 |
Кондуктор |
299 |
111 |
0 |
Эксплуатационная |
168 |
1357 |
217 |
Радиус кривизны участка снижения зенитного угла
м, (39)
где А – проектное смещение забоя бокового ствола, м;
Н – проектная глубина, м;
Нв – глубина интервала зарезки бокового ствола, м;
R1 – радиус кривизны участка набора зенитного угла, определяемого по значениям интенсивности искривления скважины компоновками бурильного инструмента для бурения боковых стволов, м. /9/
Зенитный угол в конце участка начального искривления
, (40)
Результаты расчета профиля бокового ствола скважины №1554 по участкам изменения зенитного угла приведены в таблице 29. На рисунке 21 показан расчетный профиль проектного бокового ствола.
Расчет произведен для четырехинтервального профиля скважины согласно работы /21/.
Таблица 29
Участок |
Радиус кривизны, м |
Отход, м |
Глубина, м |
Длина участка по стволу, м |
Набора зенитного угла |
148 |
17,5 |
1477,5 |
39,5 |
Стабилизации |
- |
237,5 |
1645,0 |
280,0 |
Спада зенитного угла |
229 |
250,0 |
1674,0 |
54,6 |
3.6 Особенности эксплуатации скважин с боковыми стволами
Практика бурения боковых стволов из обсаженных скважин показала, что этот метод является одним из наиболее эффективных при интенсификации добычи нефти благодаря относительно малой стоимости бурения по сравнению с бурением новых скважин, возможности использования существующей системы обустройства скважины и месторождения в целом. Однако бурение БС производилось и производится без учета требований с позиции последующей их эксплуатации механизированным способом. Вопросы техники и технологии оптимальной эксплуатации таких скважин требуют своего решения.
При эксплуатации скважин с БС могут иметь место следующие варианты.
1 Высокое пластовое давление и глубокий условно вертикальный участок старого ствола, исключающее необходимость подвески насосной установки в боковой ствол.
