Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Залежи нефти продуктивного пласта DI разрабатывались сначала законтурным заводнением, затем в сочетании законтурного и внутриконтурного заводнения, при этом на залежах пласта DI сформировались 18 блоков рядов добывающих скважин, разделенных рядами нагнетательных скважин. В процессе совершенствования системы разработки было решено отделить ВНЗ горизонта DI от основной площади там, где ширина эти

х зон достигает 4–5 км. В 1958–1959 гг. УфНИИ составил проект доразработки девонских залежей месторождения, который предусматривал внутриконтурное заводнение разрезанием месторождения на самостоятельные поля разработки по 4 линиям внедрения очагового заводнения, ввод в активную разработку сводовой части залежи DI разбуриванием ее рядами, параллельными намеченным линиям разрезания, с плотностью сетки 20 га/скв.

Для повышения нефтеизвлечения за счет увеличения охвата пластов заводнением были намечены отдельные нагнетательные скважины на малопродуктивные пласты, не имеющие слияния с основным пластом. Раздельное воздействие на пласты с различной коллекторской характеристикой, организация замкнутой системы заводнения и отбор продукции из зоны стягивания позволило на конечной стадии повысить нефтеизвлечение.

Коэффициенты извлечения нефти по блокам являются показателями эффективностивлияния трехосновных коэффициентов: коэффициентов дренирования, охвата пласта заводнением и вытеснения нефти водой из пористой среды.

Механизм формирования остаточных запасов нефти в заводненных девонских пластах более сложный, чем показатели эффективности влияния трех вышеназванных коэффициентов.

Однако можно перечислить виды нахождения остаточной нефти с более или менее доказанной природой – макро – и микромасштабные.

К макромасштабным относятся:

а) участки пластов, имеющих худшие фильтрационные свойства («целики» или застойные зоны);

б) зоны выклинивания или замещения коллекторов («тупиковые» зоны);

в) замкнутые линзы и полулинзы, размеры которых меньше расстояния между принятой сеткой скважин;

г) краевые части водонефтяных зон;

д) кровельные части, часто уплотненные;

е) зоны между первым рядом добывающих скважин и контуром нефтеносности;

ж) на участках резкого локального увеличения толщины продуктивного пласта;

з) в зонах продуктивного пласта, не введенных или не охваченных разработкой;

и) за счет конусообразования.

К микромасштабным относятся:

а) в поровых каналах после прорыва по ним воды (остается пленочная нефть)

б) в тонких, менее проницаемых прослойках заводненного пласта.

На Туймазинском месторождении выявлены практически все перечисленные виды неоднородности пласта, способствующие отставанию вытеснения нефти водой в процессе заводнения. Например, во многих новых скважинах, пробуренных на поздней стадии, отмечена нефтенасыщенность кровельной части пластов. Выработка запасов так называемой «верхней» пачки песчаников сильно отстает.

В результате развития системы заводнения пласта DI в пределах залежи образовалось 18 блоков разработки, границами которых являются ряды нагнетательных скважин (рисунок 2). Эти ряды образованы не сразу, а в процессе разработки, и поэтому определение выработки этих блоков по накопленному отбору нефти из них не будет корректным. До разрезания залежи на блоки в ней, как в единой гидродинамической системе преобладали фильтрационные потоки, направленные от периферии к центру. И в этот период часть запасов нефти периферийных блоков отбиралась скважинами центральных блоков.

Туймазинская площадь – блоки I, II, III, IV, V, VI, VII, VIII, IX, X

Александровская площадь – блоки XIV, XV, XVI, XVII, XVIII

1, 2 – начальное положение контуров нефтеносности; 3, 4 – границы блоков и участков; 5 – установленные и предлагаемые перетоки и направления фильтрации жидкости; 6 – номера блоков и участков

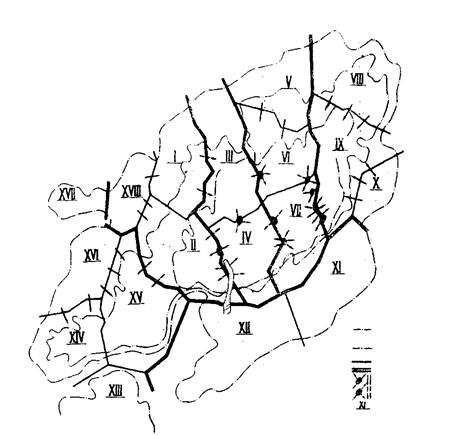

Рисунок 1 – Схема блоков и участков залежей горизонта DI

Поэтому оценка выработки запасов по накопленному отбору нефти из блоков будет давать завышенные значения для центральных блоков и заниженные для части периферийных.

В пределах некоторых центральных блоков глинораздел между пластами DI и DII размыт полностью или частично, и в этих зонах отмечены перетоки нефти из пласта DII в пласт DI, что также усугубляет определение выработки запасов нефти по блокам.

Если в начальной и основной стадиях разработки была возможность судить о выработке запасов нефти по данным бурения новых скважин, то на заключительной стадии такая возможность практически отсутствует, так как на этой стадии уже нет массового бурения скважин, и количественные оценки выработки запасов блоков по материалам отдельных скважин не представляются возможными. Это также невозможно сделать и потому, что невозможно точно восстановить объемы перетоков нефти из периферийных блоков к центральным.

В таблице 6 представлено распределение по блокам начальных геологических запасов нефти и некоторые технологические показатели их разработки.

Таблица 6. Основные технологические показатели разработки пласта DI по блокам по состоянию на 01.01.2000 года
