Проект гелеоисточника для энергохозяйства
Рис. 2.14.

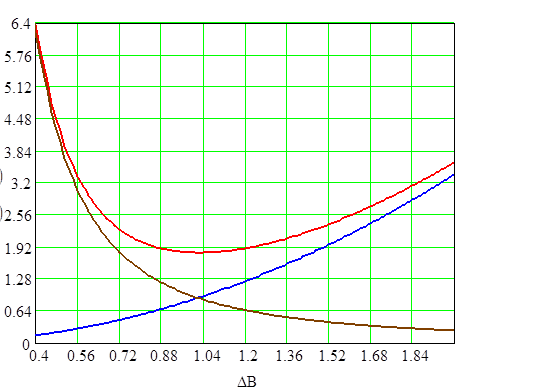

Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,3.
Рис. 2.15.

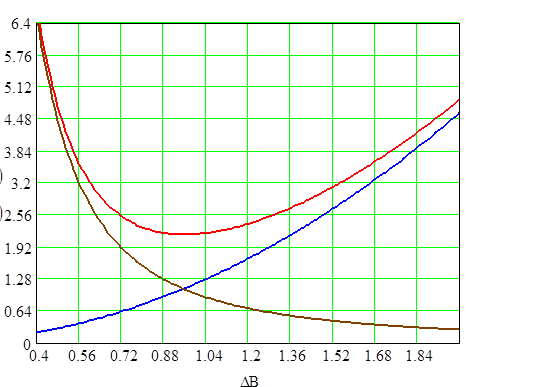

Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,5.
Рис. 2.16

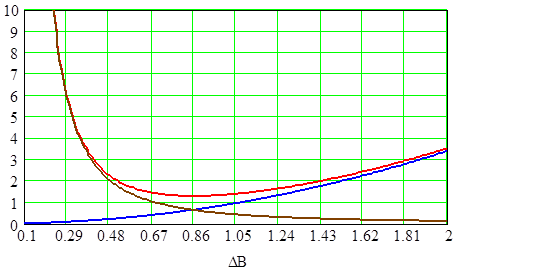

Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,7.
Рис. 2.17
Таблица 2.19. Значение величин для сердечника K12x5x5,5 Значение
lо Значение DB, Тл Значения величин Рс, Вт d Ро, Вт Рт, Вт 0.1 0,78 0,729 0,04 4,928 5,657 0,624 0,475 0,064 7,991 8,465 0,468 0,274 0,122 15,58 15,854 0,312 0,128 0,344 48,437 48,565 0,156 0,037 3,673 368,472 368,509 0.3 0,78 0,729 0,013 1,63 2,359 0,624 0,475 0,021 2,569 3,043 0,468 0,274 0,038 4,69 4,964 0,312 0,128 0,092 11,532 11,661 0,156 0,037 0,579 89,64 89,677 0.5 0,78 0,729 0,008 1,011 1,741 0,624 0,475 0,013 1,586 2,061 0,468 0,274 0,024 2,862 3,136 0,312 0,128 0,055 0,786 6,914 0,156 0,037 0,282 38,548 38,585 0.7 0,78 0,729 0,006 0,756 1,485 0,624 0,475 0,01 1,182 1,657 0,468 0,274 0,018 2,123 2,398 0,312 0,128 0,04 4,963 5,091 0,156 0,037 0,193 25,407 25,444 По данным таблицы для каждого значения lо построили зависимость Po(DB), Рс(DB), Рт(DB) для lо=0,1 ‑ рис. 2.18, lо=0,3 ‑ рис. 2.19, lо=0,5 ‑ рис. 2.20, lо=0,7 ‑ рис. 2.21.

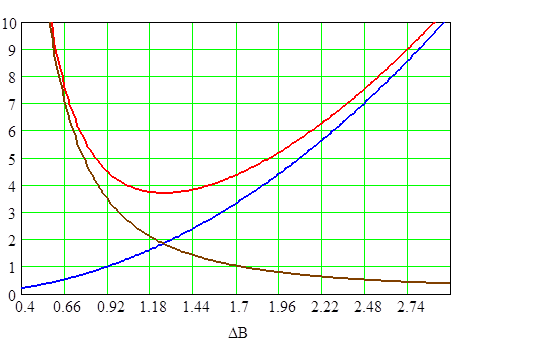

Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,1 для сердечника К12х5х5,5.
Рис. 2.18.
Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,3 для сердечника К12х5х5,5.
Рис. 2.19
Графики зависимости Ро, Рс, Рт от величины магнитной индукции при λо=0,5 для сердечника К12х5х5,5.
