Проект гелеоисточника для энергохозяйства
Рис. 2.25
Таблица 2.21. Значения Iμm и Pвых.макс при заданных DBопт и данном λо
Размер сердечника |
λо |
DBопт, Тл |
Iμm |
Pвых.макс., Вт |
2К10х6х3 |
0,1 |
0,081 |
0,2 |
5,2 |
0,3 |
0,064 |
0,2 |
14,1 | |
0,5 |
0,052 |
0,2 |
21,8 | |
0,7 |
0,013 |
0,2 |
30,6 | |
2К12х8х3 |
0,1 |
0,011 |
0,2 |
5,3, |
0,3 |
0,025 |
0,2 |
12,7 | |
0,5 |
0,03 |
0,2 |
25,5 | |
0,7 |
0,55 |
0,2 |
57,3 | |
К12х5х5,5 |
0,1 |
0,52 |
0,2 |
30,1 |
0,3 |
0,6 |
0,2 |
42,5 | |
0,5 |
0,72 |
0,2 |
54,9 | |
0,7 |
0,75 |
0,2 |
59,1 |
Из таблицы видно, что максимальная выходная мощность сердечников 2К10х6х3, 2К12х8х3, К12х5х5,5 при всех λо меньше заданной, значит они не подходят для нашего трансформатора, и дальнейший расчёт для них не ведём.
Рассчитали величины Pт.опт, Pc, Pт по формулам (2.8), (2.14). Полученные данные свели в таблицу.
Таблица 2.22. Рассчитанные параметры сердечников
Типоразмер Сердечника |
lо |
Значения величин | ||||||
DBопт, Тл |
d |
Рс, Вт |
Pт.опт, Вт |
Pт, Вт |
Мт, гр |
Vт, см³ | ||
K16x10x4,5 |
0.1 |
0,98 |
1,483∙10-3 |
0,738 |
1,398 |
1,218 |
3,65 |
1,05 |
0.3 |
0,77 |
1,476∙10-3 |
0,86 |
0,941 |
0,76 |
4,93 |
1,38 | |
0.5 |
0,7 |
1,474∙10-3 |
1,019 |
0,813 |
0,64 |
6,49 |
1,78 | |
0.7 |
0,67 |
1,473∙10-3 |
1,183 |
0,761 |
0,58 |
8,37 |
2,31 |
По данным таблицы построили зависимости Pт.опт(lо), Рт(lо), Рт.макс(lо) на рис. 2.26 и Мт(lо), Vт(lо) на рис. 2.27.

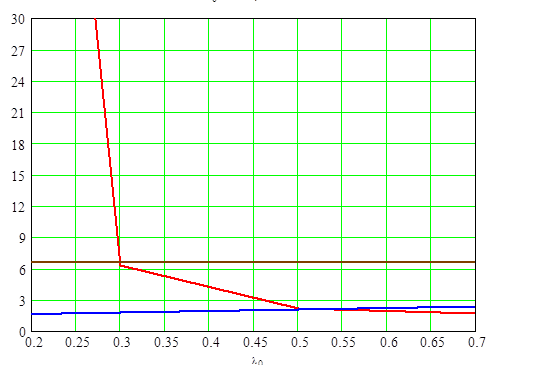

График зависимости Pт.опт(lо), Рт(lо).
Рис. 2.26

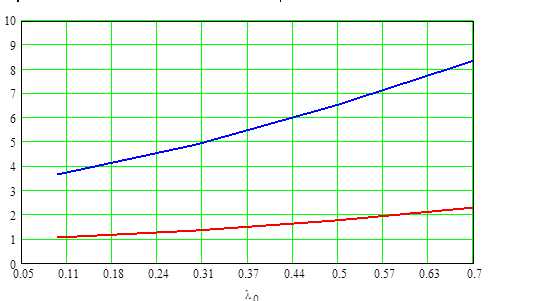

График зависимости Мт(lо), Vт(lо).
Рис. 2.27
Нашли по точке пересечения графика зависимости Рс(lо) и Pт.опт.(lо) величину lо: lо=0,54≈0,5.
При этом lо сняли с графиков Mт(lо) и Vт(lо) массу Mт и объём трансформатора Vт: Mт=6,8 гр; Vт=1,9 см3.
Нашли значения плотностей тока для первичной j1, вторичной j2 обмоток[8]:
, (2.16)
j1 = 1.474·(/2.07·30000·1.35·10-5/2.38·10-8·0.02) = 2.952·106 А/м2,
где =– величина магнитной индукции, соответствующей lо=0,54;
S=0,5·hc·(Dc-dc) – площадь сечения сердечника магнитопровода, м2;
S=0,5·4,5·(16–10)=13,5 мм2;
r=[1,75·10-8(1+0,004·(130–20))]=2,38·10-8 Ом·мм – удельное электрическое сопротивление материала провода – меди с учетом повышения температуры за счет потерь;
– средняя длина витка обмотки, мм.
20 мм.
, (2.17)
2,948·106 А/м2.
Определили коэффициент полезного действия ηт нашего трансформатора на выбранном сердечнике К16х10х4,5:
