Конструирование модуля ЭВМ для обработки телеметрических данных

Рисунок 19 - Конденсатор 4700 мкФ

Конденсатор 4700 пФ

Конденсатор MKR 10. Номинал 4700 пФ, максимальное отклонение от номинала 20%. Напряжение 1600 В=/ 650 В~. Размер 5х11х13мм, расстояние между выводами 10мм. Температурный диапазон от -55 до +100°C.

Рисунок 20 - Конденсатор 4700 пФ

Кварцевый резонатор РК 308

N ТУ307-182-013.00 (высокочастотный)

РК 308 N - высокочастотный кварцевый резонатор. Обладая микроминиатюрным размером, эти резонаторы идеально подходят для применения в МП и портативной аппаратуре, средствах связи и вычислительных устройствах.

Возможности:

- ударная и вибрационная прочность

- микроминиатюрный размер

- индустриальный диапазон рабочих температур

- высокая стабильность

- характеристики АТ-среза

- низкая стоимость

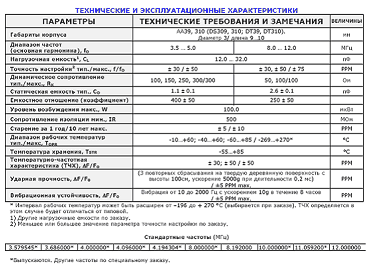

Рисунок 21 - Электрические и эксплуатационные характеристики РК 308 N

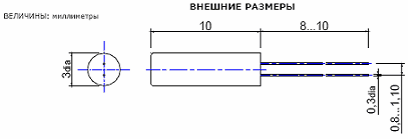

Рисунок 22 - Размеры РК 308 N

Кнопка MC 10311 00

Тактильные эффекты увеличены благодаря применению полусферической силиконовой мембраны.

-Усилие нажатия: 4.2 N

-Можно устанавливать под пленку без колпачка

Версия с позолоченными контактами, может использоваться при высоких температурах до + 125 оС

Рисунок 23 - Кнопка MC 10311 00

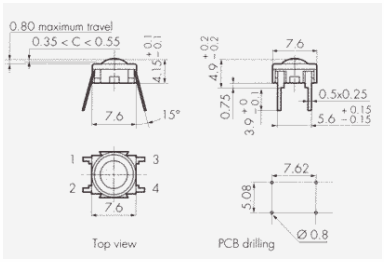

Рисунок 24 - Размеры кнопки MC 10311 00

Диод КД 226 Г

Рисунок 25 - Характеристики диода КД 226 Г

Диод КД 527 Г

Рисунок 26 - Характеристики диода КД 226 Г

2.3 Выбор обоснования конструкции печатной платы

Печатная схема – система печатных проводников и печатных радиоэлементов, нанесенных на общую плату и представляющих одну или несколько электрических цепей, прошедшая все стадии изготовления.

Печатный монтаж – система печатных проводников, обеспечивающих электрическое соединение элементов схемы.

Печатный проводник – участок металлизированного слоя на изоляционном основании.

Печатная плата – изоляционное основание с печатным монтажом или с печатной схемой.

Основание печатных схем – изоляционная плоская деталь, на которой расположены проводники и навесные элементы. Требования: высокое удельное сопротивление, малая диэлектрическая проницаемость, высокая диэлектрическая прочность, большой диапазон рабочих температур, повышенная влагостойкость. Навесными элементами являются радиоэлементы, закрепленные на печатной плате пайкой или имеющие электрические контакты с печатным проводником. Каждая плата должна иметь координатную сетку, то есть условную сетку, обеспечивающую определенное размещение проводников и всех элементов на печатной плате, которое должно соответствовать шагу координатной сетки. Это размещение облегчает конструирование приспособлений. Шаг координатной сетки 0 5 мм.

В центре всех монтажных, переходных, крепежных и базовых отверстий необходимо располагать в узлах координатной сетки без указания размеров на чертежах.

Контактные площадки, подводы навесных элементов (микросхемы, микромодули (реле), разъемы, функциональные узлы и так далее) также располагают в узлах координатной сетки или руководствуются следующими правилами: если в конструкции элементов имеются два и более выводов, расстояние между которыми кратны основному шагу координатной сетки, то центры отверстий под эти выводы размещают в узлах координатной сетки.

2.4 Выбор и обоснование класса точности

Точность изготовления печатных плат зависит от комплекса технологических характеристик и с практической точки зрения определяет основные параметры элементов печатной платы. В первую очередь это относится к минимальной ширине проводников, минимальному зазору между элементами проводящего рисунка, размеру контактных площадок и отверстий.

ГОСТ 23.751-86 предусматривает пять классов точности печатных плат, и в конструкторской документации на печатную плату должно содержаться указание на соответствующий класс, который обусловлен уровнем технологического оснащения производства. Поэтому выбор класса точности всегда связан с конкретным производством. Попытка решить эту задачу в обратном порядке может привести к тому, что Ваш проект не будет реализован.

Ниже приведены наименьшие номинальные значения основных размеров элементов конструкции печатных плат для 3-го класса точности.

t - ширина печатного проводника 0,25 мм;

S - расстояние между краями соседних элементов проводящего рисунка0,25 мм;

b - гарантированный поясок 0,1 мм ;

f - отношение номинального значения диаметра наименьшего из металлизированых отверстий, к толщине печатной платы 0,33мм.

Печатные платы 3-ro класса - наиболее распространенные, поскольку, с одной стороны, обеспечивают достаточно высокую плотность трассировки и монтажа, а с другой — для их производства требуется рядовое, хотя и специализированное, оборудование.
