Конструирование модуля ЭВМ для обработки телеметрических данных

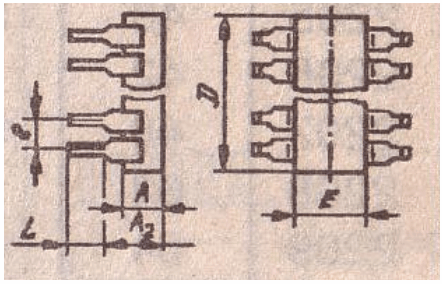

Шифр

размера

Число

выводов

Dmax,

мм

Emax,

мм

A2max,

мм

(L+A)max,

мм

b,

мм

2123.40-2

40

52

14,9

5

10

2,5

2121.28-5

28

37

14,9

5

10

2,5

2121.28-4

28

37

14,9

5

10

2,5

2140.20-2

20

27

7,4

5

10

2,5

238.16-2

16

22

7,4

5

10

2,5

201.14-1

14

19,5

7,4

5

10

2,5

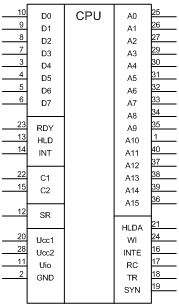

Вывод

Назначение

Функциональное назначение

1, 25-27, 29-40

A10, A0-A2, A3-A9, A15, A12-A14, A11

канал адреса

2

GND

общий

3-10

D4-D7, D3-D0

канал данных

11

Uio

напряжение источника питания

12

SR

установка в исходное состояние

13

HLD

захват

14

INT

запрос прерывания

15, 22

C2, C1

тактовый сигнал

16

INTE

разрешения прерывания

17

RC

прием информации

18

TR

выдача информации

19

SYN

сигнал синхронизации

20

Ucc1

напряжение питания +5В±5%

21

HLDA

подтверждение захвата

23

RD

сигнал "готовности"

24

WI

сигнал "ожидания"

28

Ucc2

напряжение питания +12±5%

Номинальное напряжение питания UN1

12В ± 5%

Номинальное напряжение питания UN2

5В ± 5%

Напряжение высокого уровня импульсов тактовых сигналов

9 .13 В

Напряжение низкого уровня импульсов тактовых сигналов

-0,3 .+0,8 В

Входное напряжение низкого уровня

≤0,8 В

Входное напряжение высокого уровня

≥3,3 В

Выходное напряжение высокого уровня

≥3,7 В

Выходное напряжение низкого уровня

≤0,45 В

Ток потребления от источника питания UN1

≤75 мА

Ток потребления от источника питания UN2

≤85 мА

Ток потребления от источника напряжения смещения подложки

≤1 мА

Ток утечки на входах тактовых импульсов

-10…+10 мкА

Выходной ток в состоянии "выключено" при UBXN = 0,45 В

-100…+100 мкА

Выходной ток в состоянии "выключено" при UBXN = 5,25 В

-10…+10 мкА

Ток утечки на входах

-10…+10 мкА

Входной ток по каналу данных в режиме "прием" при

0≤UBXN≤0,45 В

≤ |-0.1| мА

Входной ток по каналу данных в режиме "прием" при

0,45≤UBXN≤5,25 В

≤ |-2| мА

Период следования тактовых импульсов C1, С2

0,48 .2 мкс

Длительность тактовых импульсов С1

≤ 60 нс

Длительность тактовых импульсов С2

≤ 220 нс

Время перехода сигналов С1, С2 из состояния низкого (высокого) уровня в состояние высокого (низкого) уровня

0…50 нс

Время задержки сигнала С2 (низкого уровня) относительно сигнала С1 (низкого уровня)

≥ 0 нс

Время задержки сигнала С1 относительно сигнала С2

≥ 80 нс

Время задержки сигнала С2 (высокого уровня) относительно сигнала С1 (низкого уровня)

≥70 нс

Время задержки распространения сигналов А15 .А0 (низкого уровня) относительно сигнала С2 (высокого уровня)

≤200 нс

Время задержки распространения сигналов D7…D0 относительно сигнала С2 (высокого уровня)

≤220 нс

Время задержки распространения сигналов D7…D0 и А15 .А0 (высокоимпедансное состояние) относительно сигнала С2 (высокого уровня)

≤120 нс

Время установления сигналов D7…D0 относительно сигнала С2

≤150 нс

Время установления сигналов D7…D0 относительно сигнала С1 во время действия сигнала "прием"

≥30 нс

Время задержки распространения сигналов ACKRQ относительно сигнала С1

≥120 нс

Время задержки распространения сигнала "синхронизация" относительно сигналов С1 и С2

≥120 нс

Время задержки распространения сигнала "прием" относительно сигнала С2

25…140 нс

Время установления сигнала "готовность" относительно сигнала С2

≥120 нс

Время задержки сигнала "прием" относительно сигналов D7 .D0, А15 .А0

≥ 0 нс

Время задержки распространения сигнала "ожидание"относительно сигнала С1

≥120 нс

Время установления сигнала "запрос прерывания" относительно сигнала С2

≥120 нс

Время сохранения сигнала "запрос захвата", "готовность", "запрос прерывания", относительно сигнала С2

≥ 0 нс

Время задержки распространения сигнала "подтверждение прерывания" относительно сигнала С2

≤ 200 нс

Время задержки распространения сигнала "выдача" относительно сигнала С1

≤140 нс

Время установления сигнала RQ относительно сигнала С2

≤ 140 нс
