Таблица 20 - Электрические параметры ИМС К555ИД7

Номинальное напряжение питания	5В ± 5%
Выходное напряжении низкого уровня	≤ 0,48В
align=top > Выходное напряжение высокого уровня	≥ 2,9В
Ток потребления	≤ 9,7 мА
Входной ток низкого уровня	≤ \|-0,34\| мА
Входной ток высокого уровня	≤ 3 мкА
Потребляемая мощность	51 мВт
Время задержки распространения при включении по выводам от 4 до 15	≤ 18 нс
Время задержки распространения при включении по выводам от 1, 2, 3 до 15	≤ 20 нс
Время задержки распространения при включении по выводам от 1, 2, 3 до 7	≤ 27 нс
Время задержки распространения при включении по выводам от 6 до 7, 9, 10, 11, 12, 13, 14, 15	≤ 26 нс
Время задержки распространения при выключении по выводам от 4 до 15	≤ 32 нс
Время задержки распространения при выключении по выводам от 1, 2, 3 до 15	≤ 41 нс
Время задержки распространения при выключении по выводам от 1, 2, 3 до 7	≤ 39 нс
Время задержки распространения при выключении по выводам от 6 до 7, 9, 10, 11, 12, 13, 14, 15	≤ 38 нс
Коэффициент разветвления по выходу	10

Микросхема К155ЛА2

Микросхема представляет собой логический элемент 8И-НЕ. Корпус К155ЛА2 типа 201.14-1, масса не более 1 г.

Рисунок 9 - Микросхема К155ЛА2

Таблица 21 - Назначение выводов ИМС К155ЛА2

Вывод	Функциональное назначение
1-6, 11, 12	входы X1-X8
7	общий
8	выход Y
14	напряжение питания

Таблица 22 - Электрические параметры ИМС К155ЛА2

Номинальное напряжение питания	5 В 5 %
Выходное напряжение низкого уровня	не более 0,4 В
Выходное напряжение высокого уровня	не менее 2,4 В
Напряжение на антизвонном диоде	не менее -1,5 В
Входной ток низкого уровня	не более -1,6 мА
Входной ток высокого уровня	не более 0,04 мА
Входной пробивной ток	не более 1 мА
Ток короткого замыкания	-18 .-55 мА
Ток потребления при низком уровне выходного напряжения	не более 6 мА
Ток потребления при высоком уровне выходного напряжения	не более 2 мА
Потребляемая статическая мощность	не более 21 мВт
Время задержки распространения при включении	не более 15 нс
Время задержки распространения при выключении	не более 22 нс

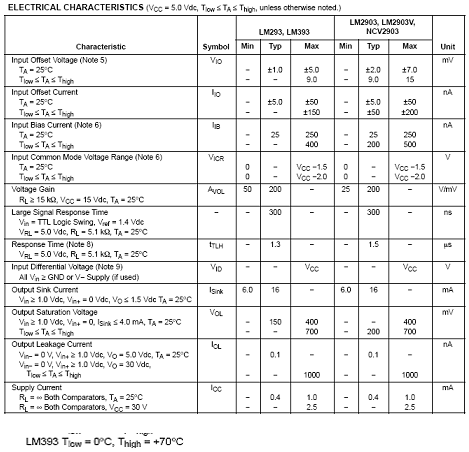

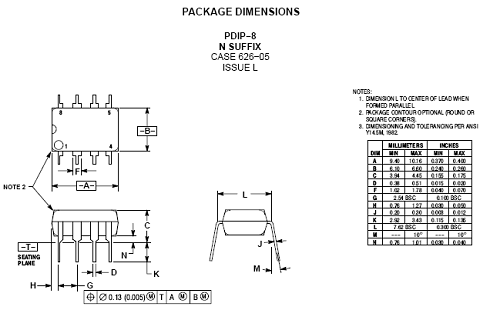

Микросхема LM393

Микросхема сдвоенного микромощного компаратора напряжения, предназначенная для работы в широком диапазоне напряжений, как от однополярного, так и от двуполярного источника питания. ИС содержит: T стабилизатор токов смещения с цепью запуска; T два независимых компаратора с выходом типа "открытый коллектор".
