Грохот вибрационный ГВ-06

Сталь 38ХН3МФА - sв=1200МПа, s0.2=1100МПа, d=12%, y=50%.

3 Раздел.

Техническая часть.

3.1 Назначение, устройство и техническая характеристика грохота вибрационного ГВ-06.

Назначение

Грохот вибрационный ГВ-06 предназначен для классификации и рассева проб угля и других твердых материалов.

Технические данны

е представлены в таблице №1

Техническая характеристика грохота вибрационного ГВ-06.

Таблица №1

Устройство и работа изделий

Грохот представляет собой конструкцию, объединяющую в себе: привод, состоящий из электродвигателя со шкивом и клиноременной передачи с ограждением, короб в сборе с ситом, инерционным вибратором, пружинами, поворотную раму, винтовой механизм и опорную раму.

Короб грохота установлен наклонно на четырех пружинных опорах, каждая из которых состоит из двух пружин, расположенных под углом одна к другой. Такое расположение пружин способствует быстрому гашению колебаний при резонансе, возникающем при включении и выключении грохота. Короб совершает колебательные движения под действием центробежной силы инерции, возникающей при вращении дебалансного вала инерционного вибратора. Траектория движения каждой точки короба находится в вертикальной плоскости и представляет собой замкнутую, близкую к окружности в центре и к эллипсу на концах короба. Круговые колебания короба и его наклонное к горизонту положение обеспечивают транспортирование поступающего угля по ситу одновременно с просеиванием. Просеивающийся уголь попадает на дно короба и совершает аналогичные перемещения.

Таким образом, при работе грохота происходит разделение грохотимого материала по крупности на два класса.

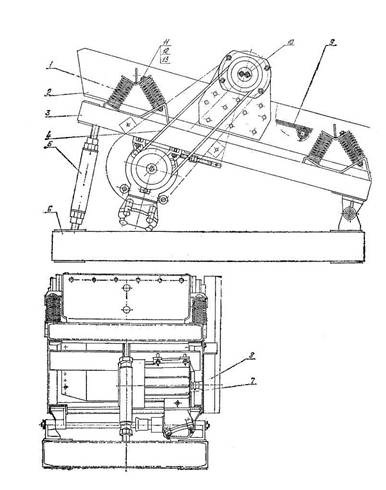

Рис.4--Грохот вибрационный ГВ-06.

1 – пружина ГВ – 06.002; 2 – короб ГВ - 06.060;

3 – рама поворотная ГВ - 06.050; 4 – клиноременная передача;

5 – винтовой механизм; 6 – рама; 7 – электродвигатель;

8 – ограждение ГВ – 06.080; 9 – сито ГВ – 06.100;

10 – инерционный вибратор; 11 – болт М12х150;

12 – гайка; 13 – шайба 12

3.1.4 Устройство и работа составных частей изделия

Короб является основной частью грохота и предназначен для рассортировки по крупности грохотимого материала. Он представляет собой сварно-клепанную конструкцию, состоящую из двух боковых стенок с накладными щеками для крепления вибратора, задней стенки, труб.

Внутри короба вдоль стенок приварены полосы. Они опираются на трубы и служат опорами для сита. На трубы надеты резиновые кольца.

Короб, установленный наклонно, колеблется под действием центробежной силы, возникающей от вращения, дебалансного вала инерционного вибратора.

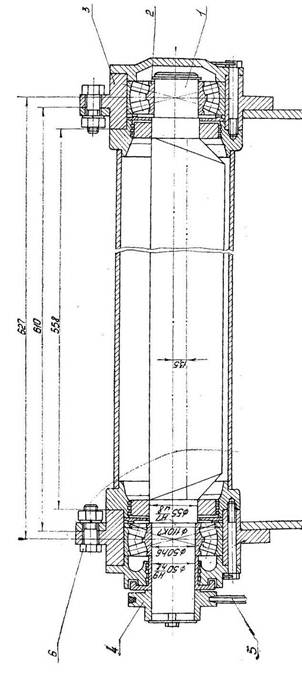

Инерционный вибратор состоит из дебалансного вала, вращающегося на роликоподшипниках, заключенных в корпусы, уплотнений подшипниковых узлов, приводного шкива, клиноременной передачи и крепежных деталей.

Поворотная рама представляет собой сварную конструкцию из швеллеров и угольников. К нижней ее части крепится электродвигатель, а к верхней — четыре пружинные опоры. Раму устанавливают под углом к горизонту посредством винтового механизма.

Опорная рама представляет собой сварную конструкцию из швеллеров. На ней крепятся поворотная рама и винтовой механизм, при помощи которого устанавливается необходимый угол наклона поворотной рамы.

Электродвигатель через клиноременную передачу сообщает вращение валу вибратора. Электродвигатель закреплен на поворотной раме.

Сито состоит из сетки, захватов и полос, скрепленных болтами. Оно обеспечивает просеивание поступающего материала и его транспортирование.

Сетку сита крепят захватами за связи - балки и за уголок откидной скобы. Скоба состоит из уголка, приваренного к трубам, в которых имеется ось с насаженными на него резиновыми кольцами. Эти кольца обеспечивают необходимое натяжение сита без помощи вспомогательных средств. Дополнительного подтягивания раз натянутого сита не требуется. Это увеличивает срок службы сита и улучшает качество рассева.

3.2 Правила эксплуатации, основные неисправности и их устранение.

Возможные неисправности и методы их устранения грохота вибрационного ГВ-06представлены в таблице №2.

Возможные неисправности и методы их устранения грохота вибрационного ГВ-06.

Таблица №2.
