Расчет напряженно-деформированного состояния оснований фундаментов сооружений и их устойчивости
Исходные данные

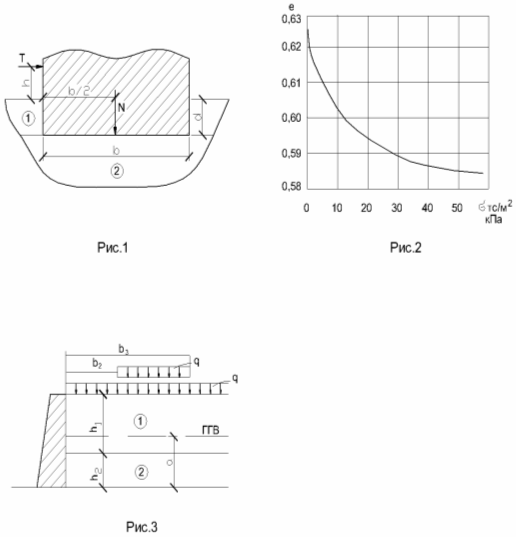

Схемы сооружений
Раздел I.
1. Характеристики сооружений и действующих нагрузок
b, м |
d, м |
N, тс
|
T, тс |
h, м |
15 |
2,2 |
315 |
35 |
2,0 |
2. Характеристика грунтов
№ слоя |
Плотность ρ, т/м3 |
Угол внутреннего трения φ, град. |
Сцепление с, тс/м2 |
Коэффициент бокового давления ξ |
1 |
1,61 |
19 |
0,1 | |
2 |
1,73 |
16 |
0,8 |
0,63 |
Раздел II.
1. Характеристика действующих нагрузок
q, тс/м |
P, тс |
b1, м |
b2, м |
b3, м |
b4, м |
1,8 |
1,8 |
4,0 |
2. Характеристика грунтов
№ слоя |
Толщина слоя h, м |
Плотность частиц ρs, т/м3 |
Плотность грунта ρ, т/м3 |
Влажность W |
Угол внутреннего трения, φ, град. |
Сцепление с, тс/м2 |
а, м |
1 |
9 |
2,69 |
1,60 |
0,12 |
22 |
0,2 | |
2 |
12 |
2,74 |
1,73 |
0,11 |
17 |
1,2 |
15 |
Раздел I
1.1 Определение вертикальных нормальных напряжений в плоскости подошвы фундамента сооружения
Характеристики сооружений и действующих нагрузок
b, м |
d, м |
N, тс |
T, тс |
h, м |
15 |
2,2 |
315 |
35 |
2,0 |
Напряжение по подошве сооружения от сил и определяются по формулам внецентренного сжатия для случая плоской деформации.
где

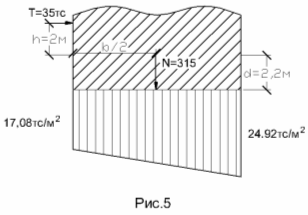

Эпюра в виде реакции основания по подошве сооружения показана на рис.5.
1.2 Расчет осадки сооружения
1. Характеристики сооружений и действующих нагрузок
b, м |
d, м |
N, тс |
T, тс |
h, м |
15 |
2,2 |
315 |
35 |
2,0 |
2. Характеристика грунтов
№ слоя |
Плотность ρ, т/м3 |
Угол внутреннего трения φ, град. |
Сцепление с, тс/м2 |
Коэффициент бокового давления ξ |
1 |
1,61 |
19 |
0,1 | |
2 |
1,73 |
16 |
0,8 |
0,63 |
Расчет осадки сооружения выполняем методом послойного суммирования, который заключается в делении сжимаемой толщи на расчетные слои и суммировании деформаций этих отдельных слоев.
Полная осадка сооружения равна сумме осадки погашения разбухания , вызванного снятием нагрузки при отрытии котлована, и собственно осадки от части веса сооружения
()
В данном расчете величину разбухания не учитываем.
