Трансмиссия автомобиля ИЖ 21251

nN0.2 = 2843,1/3,91 = 727,1 об/мин.

Аналогичным образом проводим расчёты для III и IV передач. Результаты расчётов сводим в таблицы 1 и 2.

Таблица 1

Крутящие моменты и частоты вращения выходных валов агрегатов

трансмиссии при исходных Te max и nT

Таблица 2

Крутящие моменты и частоты вращения выходных валов агрегатов

трансмиссии при исходных TN и nN

Проверка расчётов:

1) По коэффициентам приспосабливаемости для I передачи:

КТ = 1558,1/1240,2 = Тe max/TN = 1,25;

KN = 425/219,8 = nN/nT = 1,93.

2) По мощности:

для IV (прямой) передачи по таблице 1:

Ne = 0,105·Те·n = 0,105·114,2·3000 = 35,97 кВт;

для I передачи: 0,105·1558,1·219,8 = 35,96 кВт.

Для таблицы 3 проверку проводим соответственно:

0,105·90,9·5800 = 55,36 кВт;

0,105·1240,2·425 = 55,34 кВт.

Полученные результаты в пределах погрешностей совпадают с рассчитанными ранее.

По результатам расчётов строим график: по оси ординат – крутящий момент, по оси абсцисс – частота вращения. Две точки, принадлежащие одному режиму из разных таблиц, соединяем пунктирной линией и обозначаем около этой линии режим работы.

3. ХОДОВАЯ ЧАСТЬ АВТОМОБИЛЯ ИЖ – 21251

3.1. Кузов автомобиля

Кузов автомобиля - несущей конструкции, состоит из корпуса кузова и съемных деталей.

Несущая часть кузова, корпус, состоят из отдельных узлов и деталей, соединенных между собой посредством сварки (точечной, дуговой, газовой).

К съемным деталям кузова относятся передние крылья, грязезащитные щитки передних крыльев, брызговик у переднего буфера, стойки под фару (к которым крепятся облицовка радиатора и фары), капот, двери, декоративные детали передка, крышка вентиляционного люка. Крепление съемных деталей к кузову осуществляется посредством болтов или винтов.

Детали внутренней отделки кузова также съемные и крепятся к. кузову, как правило, при помощи специальных пружинных пистонов и шурупов по металлу, а в некоторых случаях (обивка потолка в передней и задней частях) - при помощи клея.

3.2. Передняя подвеска

Передняя подвеска - независимая, рычажно-пружинная, агрегатированная в самостоятельный узел.

Подвеска собрана на штампованной и сварной поперечине и крепится к лонжеронам рамы через резиновые прокладки. На поперечине подвески устанавливается двигатель.

Нижние рычаги подвески – цельноштампованные корытообразной формы. Рычаги соединены с поперечиной с помощью резино-металлических шарниров – сайлент-блоков, состоящих из двух металлических обойм, между которыми установлена с предварительным натягом резиновая втулка.

Верхние рычаги - штампованные с вварными втулками. Соединены с поперечиной посредством оси с сайлент-блоками, наружная обойма которых представляет собой три отдельных сектора, а резина привулканизирована к внутренней и наружной обоймам.

Верхние рычаги в сборе с осью крепятся на опоре поперечины болтами. Между осью и опорой размещены регулировочные скобы и прокладки. Изменением количества скоб регулируется угол продольного наклона оси поворота колеса (кастер), изменением количества прокладок - развал колес (камбер). Стойка подвески – кованная. Верхний шарнир стойки имеет регулировку осевого зазора для устранения износа сферических поверхностей вкладышей и пальца.

Нижнее шарнирное соединение сгонки с рычагом (шаровая опора) регулировок не имеет, так как зазоры в нем выбираются весом автомобиля.

Схема передней подвески изображена на рисунке 3.1.

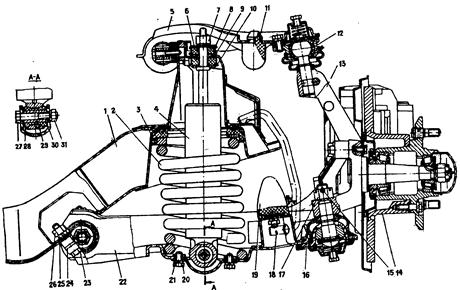

Рисунок 3.1. Передняя подвеска

1 – поперечина подвески; 2 – пружина; 3 – прокладка пружины; 4 – амортизатор; 5 – рычаг верхний; 6 – верхняя чашка; 7, 26, 31 – гайки; 8 – подушка амортизатора; 9 – чашка средняя; 10 – чашка нижняя; 11 – буфер отбоя; 12 – шарнир шаровой; 13 – стойка передней подвески; 14 – тормоз передний; 15 – шплинт; 16 – опора шаровая; 17 – гайка корончатая; 18 – стяжка транспортная; 19 – буфер сжатия; 20, 33, 27 – болты; 21, 25 – шайбы; 22 – рычаг нижний; 24 – шайба распорная; 28 – втулка амортизатора; 29 – втулка распорная; 30 – кронштейн амортизатора.
