Трансмиссия автомобиля ИЖ 21251

Стальной кронштейн задней опоры двигателя размещен на фланце в средней части удлинителя.

Коробка управляется рычагом переключения передач, смонтированным на напольном механизме.

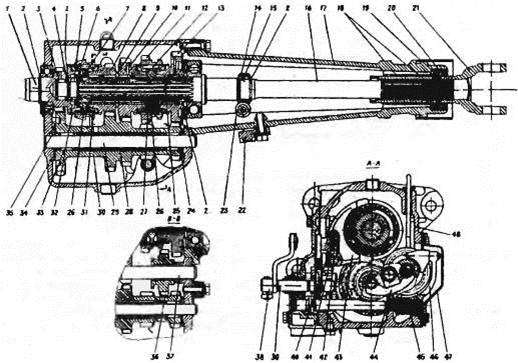

Схема коробки передач автомобиля ИЖ – 21251 представлена на рисунке 1.2.

Рисунок 1.2. Коробка передач автомобиля ИЖ – 2

1251

1 – вал первичный; 2 – кольцо стопорное; 3 – подшипник роликовый; 4 – кольцо; 5 – гайка; 6 – шайба пружинная; 7 – шайба стопорная; 8 – шестерня III передачи; 9 – шайба распорная; 10 – шестерня II передачи; 11 – шестерня заднего хода (муфта включения I и II передач); 12 – сухарь синхронизатора: 13 – шестерня I передачи; 14 – шестерня – ведущая привода спидометра; 15 – шарик стопорной шестерни; 16 – вал вторичный: 17 – удлинитель; 18 – втулка биметаллическая; 19 – сальник внутренний: 20 – сальник наружный; 21 – вилка скользящая; 22 – кронштейн задней опоры двигателя; 23 – редуктор спидометра; 24 – шайба упорная; 25 – втулка шестерен; 26 – ступица; 27 – пружина; 28 – трубка распорная: 29 – ось блока: 30 – блок шестерен промежуточного вала: 31 – муфта включения III и IV передач; 32 – кольцо блокирующее; 33 – иглы блока: 34 – кольцо упорное игл; 35 – шайба передняя упорная блока; 36 – шестерня паразитная заднего хода; 37 – ось паразитной шестерни; 38 – рычаг переключения; 39 – переключатель передач; 40 – пружина фиксатора вилок; 41 – шарик фиксатора; 42 – стержень вилок; 43 – вилка переключения передач; 44 – стопор осей: 45 – валик переключения заднего хода; 46 – вилка включения заднего хода; 47 – крышка люка шестерни заднего хода; 48 – картер.

Применение синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумность включения передач и повышает долговечность зубчатых муфт шестерён. Передаточные числа:

I – 3,49; II – 2,04; III – 1,33; IV – 1,00; задний ход – 3,39.

1.4 Карданная передача

При размещении одного агрегата относительно другого на некотором расстоянии вращающий момент передаётся через карданные передачи.

Они предназначены для передачи вращающего момента между агрегатами, оси валов которых могут смещаться при движении. Их применяют главным образом на автомобилях для соединения ведомого вала коробки передач с валами раздаточной коробки и ведущих мостов. Простая карданная передача состоит из карданных шарниров и вал. Карданные шарниры обеспечивают угловое перемещение карданного вала (до 24°), а свободные шлицевые соединения вилок карданного шарнира с валом – изменение расстояния между шарнирами. Валы карданной передачи изготавливают из тонкостенных стальных труб. На концах к трубе приварены вилки карданных шарниров (или с одной стороны – вилка, а с другой - шлицевая втулка).

На автомобиле установлена карданная передача состоящая из одного вала и двух карданных шарниров с игольчатыми подшипниками, скользящей и фланцевых вилок.

Схема карданной передачи представлена на рисунке 1.3.

Рисунок 1.3. Карданная передача

1 – удлинитель картера коробки передач; 2 – вал вторичный; 3 – грязеотражатель удлинителя; 4, 5 – резиновые сальники; 6 – грязеотражатель скользящей вилки; 7 – вилка скользящая; 8 – пластина балансировочная; 9 – труба карданного вала; 10 – вилка; 11 – вилка фланцевая; 12 – болт; 13 – фланец ведущей шестерки заднего моста; 14 – шайба пружинная; 15 – гайка; 16 – мост задний; 17 – корпус игольчатого подшипника; 18 – проушина вилки; 19 – игла; 20 – кольцо стопорное пружинное; 21 – шайба уплотняющая с тормозным торцем; 22 – сальник карданного подшипника резиновый; 23 – крестовина кардана.

1.5. Ведущий мост

Ведущим называют мост, механизмы которого передают вращающий момент от коробки передач колёсам. Он включает в себя корпус (картер), главную передачу, дифференциал и полуоси.

Главная передача – это механизм трансмиссии, увеличивающий вращающий момент после коробки передач. В автомобилях вращающий момент в главной передаче передаётся под прямым углом. Главная передача может быть одинарной, состоящей из одной пары шестерён, и двойной, состоящей из двух пар шестерён.

Одинарная передача может быть обычной и гипоидной. Гипоидная (сокращённо от гиперболоидная) передача осуществляется коническими шестернями со скрещивающимися осями. Преимущество гипоидной передачи в том, что ось её ведущей шестерни расположена ниже оси ведомой (оси заднего моста). Поэтому центр масс автомобиля ниже и устойчивость его лучше.

Гипоидная передача более надёжна и бесшумна, чем передача с обычными коническими шестернями со спиральными зубьями.

Ведущие шестерни выполняют заодно с валом или съёмными. Ведомые шестерни в основном изготавливают в виде съёмных венцов, прикрепляемых болтами или заклёпками к корпусу дифференциала. В двойной главной передаче имеются одна пара конических и одна пара цилиндрических шестерён. Для обеспечения бесшумной работы конические шестерни выполняют со спиральными зубьями.

Во время движения автомобиля ведущий вал вместе с малой конической шестернёй приводит во вращение ведомую коническую шестерню, закреплённую на корпусе дифференциала.

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему вращающий момент между полуосями ведущих колёс и позволяющий им вращаться с различными скоростями. Когда автомобиль движется прямо и по ровной дороге, оба ведущих колеса встречают одинаковое сопротивление качению. При этом ведомая шестерня главной передачи вращает вокруг своей оси корпус дифференциала с крестовиной и сателлитами. Сателлиты, находясь в зацеплении с правой и левой полуосевыми шестернями, зубьями приводят их во вращение с одинаковой частотой. В этом случае сателлиты вокруг собственной оси не вращаются.

Полуоси. Полуосевые шестерни шлицованными отверстиями насажены на полуоси. Другие концы полуосей соединены фланцами со ступицами ведущих колёс.

На автомобиле установлен гипоидный задний мост с гипоидной главной парой, состоящий из следующих трех основных частей:

1. Картер заднего моста (балка) - собран из двух штампованных из листовой стали половинок и двух кованных фланцев, приваренных дуговой сваркой к трубчатым концам балки.

Средняя расширенная часть балки имеет сквозной проем, к задней стороне которого герметично приварен (усиливающий картер) штампованный из листовой стали сферический колпак, в котором размещается выступающая из редуктора часть ведомой шестерни с дифференциалом. Передний торец, обработанный и усиленный внутри стальными накладками, служит для крепления редуктора заднего моста.

На расстоянии приблизительно 455 мм от центра картера привариваются опорные площадки-подушки для крепления рессор.

2. Редуктор заднего моста с гипоидными шестернями главной передачи, имеет передаточное отношение – 3,91.

Характерной конструктивной особенностью гипоидного редуктора является смещение оси шестерни и горловины картера относительно оси ведомой шестерни вниз на 32 мм и 11 мм вправо относительно продольной оси автомобиля.
