Кривошипно-шатунный механизм

1) Назначение КШМ.

Кривошипно-шатунный механизм преобразует прямолинейное возвратно-поступательное движение поршней, воспринимающих давление газов, во вращательное движение коленчатого вала.

2) Типы и виды КШМ

а) Несмещенный (центральный) кшм, у которого ось цилиндра пересекается с осью коленчатого вала.

б) Смещенный кшм, у которого ось

цилиндра смещена относительно оси коленчатого вала на величину а;

в) V-образный кшм (в том числе с прицепным шатуном), у которого два шатуна, работающие на левый и правый цилиндры, размещены на одном кривошипе коленчатого вала.

а)

рис 1.

3) Состав КШМ

Детали кривошипно-шатунного механизма можно разделить на две группы: подвижные и неподвижные. К первым относится поршень с кольцами и поршневым пальцем, шатун, коленчатый вал и маховик, ко вторым — блок цилиндров, головка блока, крышка блока распределительных зубчатых колес и поддон (картер). В обе группы входят также и крепежные детали.

Конструктивное исполнение деталей

Головка блока цилиндров предназначена для закрытия цилиндра, в ней размещаются впускные и выпускные каналы и клапана, а также форсунка или свеча. По типам головки блока цилиндров подразделяются на индивидуальные (а), групповые (б) и общие (в).

Головка блока цилиндров, как правило, изготавливается из алюминиевых сплавов методами точного литья с последующей механической обработкой и имеет очень сложную форму.

Головку крепят к блоку цилиндров болтами или шпильками, затяжка которых производится в определённой последовательности и с определённым моментом затяжки, рекомендованным заводом – изготовителем.

Цилиндр - одна из основных деталей машин и механизмов: полая деталь с цилиндрической внутренней поверхностью, в которой движется поршень.

Цилиндры также как и головка блока цилиндров бывают: индивидуальные, групповые и общие.

Существует два типа гильз.

"Сухие" это гильзы, не имеющие непосредственного контакта с охлаждающей жидкостью.

"Мокрые" это гильзы, наружная поверхность которых омывается охлаждающей жидкостью.

Мокрые гильзы обеспечивают хороший теплоотвод, и могут быть легко заменены при ремонте. Они чаще всего используются в дизельных двигателях с диаметром цилиндра более 120 мм, но иногда применяется в двигателях с меньшим диаметром цилиндра.

Сухие гильзы проще в изготовлении. Двигатели, снабженные сухими гильзами, обладают хорошей ремонтопригодностью. В случае износа гильзу можно легко заменить без расточки цилиндров. Сухие гильзы также можно использовать при ремонте двигателя, в котором раньше гильзы не применялись.

В большинстве современных двигателей легковых автомобилей цилиндры выполняются непосредственно путем расточки в блоке цилиндров. В случае, когда блок алюминиевый, на стенки цилиндров наносят специальные покрытия, а к сопрягаемым деталям (поршням и кольцам) предъявляются особые требования.

Внутренняя поверхность гильзы подвергается специальной обработке — хонингование, хромирование, азотирование. Гильзы отливают из чугуна высокой прочности или специальных сталей. Рубашки и корпус блока цилиндров изготавливают обычно из того же материала, что и станина двигателя.

Поршень — деталь, предназначенная для циклического восприятия давления расширяющихся газов и преобразования его в поступательное механическое движение, воспринимаемое далее кривошипно-шатунным механизмом. Служит также для выполнения вспомогательных тактов по очистке и наполнению цилиндра. Как правило, оснащён поршневыми кольцами для улучшения герметичности системы цилиндр - поршень. Поршни бывают составными и несоставными.

Поршень подразделяется на две части: головку и направляющая часть (юбка). В головку входят днище, камера сгорания и канавки для колец. В юбке есть две бабышки для отверстия под палец.

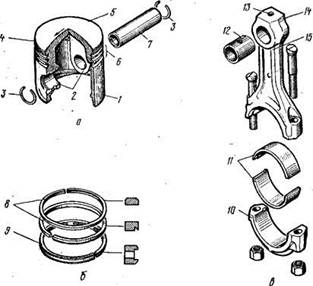

Рис. 2. Шатунко-поршневая группа:

а — поршень; б — поршневые кольца; в — шатун; 1 — юбка поршня; 2 — бобышки; 3 — стопорные кольца; 4 — головка поршня; 5 — днище; 6 —канавки для установки поршневых колец; 7 — поршневой палец; 8 — компрессионные кольца; 9 — маслосъемное кольцо; 10 — нижняя крышка шатуна; 11 — вкладыши; 12 — бронзовая втулка; 13 — отверстие для смазкн поршневого пальца; 14 верхняя головка шатуна; 15 — стержень

Кольца бывают двух видов: компрессионные, служащие для исключения утечки газа из надпоршневого пространства и маслосъемные, предназначенные для удаления масла со стенок цилиндров.

Поршневой палец, служащий для шарнирного соединения поршня с шатуном, изготовляется пустотелым из стали с поверхностной закалкой токами высокой частоты. От продольного перемещения, что могло бы вызвать задиры на стенках цилиндров, палец удерживается в бобышках поршня при помощи двух стопорных колец, вставляемых в кольцевые выточки. Пальцы бывают закрепленными и незакрепленными.

Шатун предназначен для соединения поршня с коленчатым валом через палец. Совершает сложное качательное движение. Состоит из трех частей: верхняя головка шатуна, стержень, нижняя головка с крышкой для крепления на коленчатый вал.

Коленчатый вал предназначен для передачи крутящего момента потребителю и одновременного обеспечения возвратно-поступательного движения поршня за счет поворота кривошипа. У коленчатого вала есть носок и хвостовик, на котором установлен маховик.

Рис. 3 Коленчатый вал двигателя с маховиком:

1 - коленчатый вал двигателя; 2 - маховик с зубчатым венцом; 3 - шатунная шейка; 4 - коренная (опорная) шейка; 5 - противовес

Маховик - это массивный металлический диск, который крепится на коленчатом валу двигателя. Во время рабочего хода, поршень, через шатун и кривошип, раскручивает коленчатый вал двигателя, который и передает запас инерции маховику. Маховик же передает крутящий момент через сцепление на коробку передач.

Запасенная в массе маховика инерция позволяет ему, в обратном порядке, через коленчатый вал, шатун и поршень осуществлять подготовительные такты рабочего цикла двигателя. То есть, поршень движется вверх (при такте выпуска и сжатия) и вниз (при такте впуска), именно за счет отдаваемой маховиком энергии. Если же двигатель имеет несколько цилиндров, работающих в определенном порядке, то подготовительные такты в одних цилиндрах совершаются за счет энергии, развиваемой в других, ну и маховик конечно тоже помогает.
