Кривошипно-шатунный механизм ВАЗ 21081

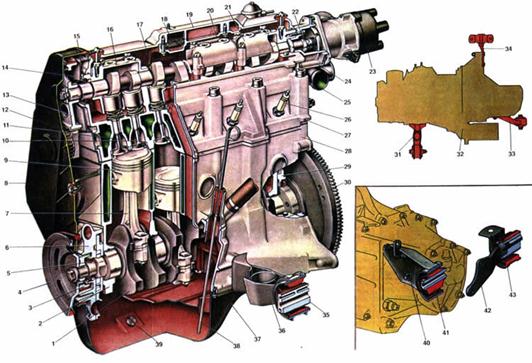

Двигатель ВАЗ 21081

1. Коленчатый вал; 2. Крышка первою коренного подшипника; 3. Шкив привода распределительного вала; 4. Шкив привода генератора; 5. Передний сальник коленчатого вала; 6. Масляный насос; 7. Шатун; 8. Передняя защитная крышка зубчатого ремня; 9. Поршень;

10. Впускной клапан; 11. Выпускной клапан; 12. Ремень привода распределительного вала; 13. Шкив распределительного вала; 14. Задняя защитная крышка зубчатого ремня; 15. Сальник распределительного вала; 16. Передний корпус подшипников распределительного вала: 17. Распределительный вал; 18. Сетка маслоотделителя системы вентиляции картера; 19. Крышка головки цилиндров; 20. Крышка маслоотделителя; 21. Задний корпус подшипников распределительного вала; 22. Эксцентрик привода топливного насоса; 23. Датчик-распределитель зажигания; 24. Корпус вспомогательных агрегатов; 25. Отводящий патрубок рубашки охлаждения; 26. Свеча зажигания; 27. Головка цилиндров; 28. Блок цилиндров; 29. Держатель с задним сальником коленчатого вала: 30. Маховик: 31. Кронштейн с опорой передней подвески двигателя; 32. Силовой агрегат (двигатель с коробкой передач и сцеплением); 33. Кронштейн с опорой левой подвески двигателя; 34. Кронштейн с опорой задней подвески двигателя; 35. Опора передней подвески двигателя; 36. Кронштейн передней подвески двигателя; 37. Масляный картер; 38. Указатель уровня масла; 39. Пробка отверстия для слива масла из картера; 40. Кронштейн левой подвески двигателя; 41. Опора левой подвески двигателя; 42. Кронштейн задней подвески двигателя; 43. Опора задней подвески двигателя.

Блок цилиндров. Все цилиндры двигателя объединены вместе с верхней частью картера в один общий узел блок цилиндров, отлитый из специального высокопрочного чугуна. При такой компоновке обеспечивается прочность конструкции, жесткость, компактность и уменьшается масса двигателя. Протоки для охлаждающей жидкости сделаны по всей высоте блока цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока цилиндров от неравномерного нагрева. Цилиндры блока по диаметру подразделяются на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D. Е. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса. При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней на 0, 4 и 0, 8 мм. Снизу блок цилиндров закрывается стальным штампованным картером 37. Картер имеет перегородку для успокоения масла. Между масляными картером и блоком цилиндров установлена прокладка из пробкорезиновой смеси. К заднему торцу блока цилиндров крепится картер сцепления. Точное расположение картера относительно блока цилиндров и соосность коленчатого вала и первичного вала коробки передач обеспечивается двумя центрирующими втулками, запрессованными в блок цилиндров. Головка цилиндров 27 общая для четырех цилиндров, отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы. В головку запрессованы направляющие втулки клапанов и седла, изготовленные из чугуна. Седла, предварительно охлажденные в жидком азоте, вставлены в гнезда нагретой головки цилиндров. Благодаря этому обеспечивается надежная и прочная посадка седел в головке. Между головкой и блоком цилиндров установлена специальная безусадочная прокладка на металлическом каркасе. Головка центрируется на блоке цилиндров двумя втулками и крепится к нему десятью болтами. В верхней части головки цилиндров расположены пять опор под шейки распределительного вала 17. Опоры выполнены разъемными. Верхняя половина находится в корпусах подшипников 16 и 21 (переднем и заднем), а нижняя в головке цилиндров. Установочные втулки корпусов подшипников распределительного вала размещены у шпилек крепления корпусов. Отверстия в опорах обрабатываются в сборе с корпусами подшипников, поэтому они невзаимозаменяемы, и головку цилиндров можно заменять только в сборе с корпусами подшипников.
